行星齿轮组传动机构三维结构设计

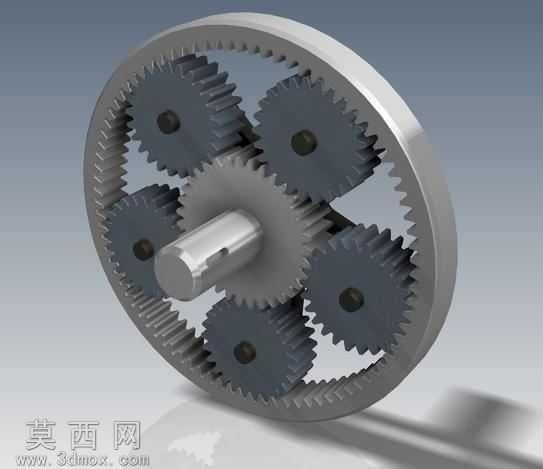

本行星齿轮组三维模型采用专业三维机械设计软件完成全参数化建模，整体结构严格遵循行星齿轮传动的经典设计逻辑，完整还原了NGW型行星轮系的核心组成部件，包含中心太阳轮、多组均匀排布的行星齿轮、外侧内齿圈以及配套的行星架、输入输出轴结构。建模过程中首先完成各齿轮的参数化齿形绘制，基于渐开线齿廓生成逻辑精准构建每个轮齿的曲面特征，保证太阳轮与行星轮、行星轮与内齿圈之间的啮合间隙符合机械设计公差要求，避免传动过程中出现卡滞或侧隙过大的问题。材质渲染阶段，对金属部件分别赋予不同的金属材质表现：外侧内齿圈与输入输出轴采用抛光合金钢材质，设置合适的金属粗糙度与环境反射参数，还原精加工金属零件的质感；行星齿轮采用发黑处理的合金钢材质，通过哑光深灰金属材质区分不同功能部件，同时添加轻微的使用磨损纹理提升模型真实感；行星架连接部位采用结构钢材质，突出承载部件的厚重质感。结构设计上，六组行星齿轮沿太阳轮周向均匀排布，通过行星架上的定位轴实现行星轮的自转与绕太阳轮的公转，整体结构紧凑，同轴输入输出的布局能够在较小的体积内实现大传动比的动力传递，同时具备载荷分流的特性，可承受更大的传动扭矩。设计过程中重点验证了各部件的装配干涉情况，通过软件的干涉检查功能确认轮齿啮合、轴孔配合、行星架转动过程中无部件碰撞，所有配合关系符合实际机械装配要求，可直接用于传动原理演示、结构方案验证以及相关机械产品的设计参考，清晰展现了行星齿轮传动的核心运动逻辑与结构优势。
