iPhone分体式保护壳三维结构设计

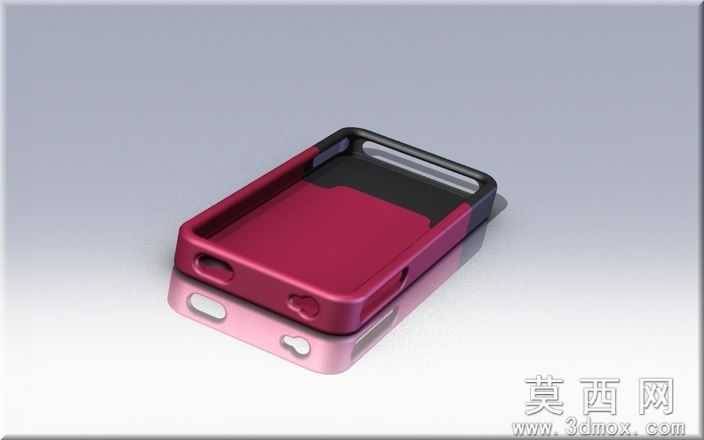

本模型为iPhone配套分体式保护壳三维设计成果，建模阶段以官方公开的iPhone机身三维蓝图为尺寸基准，先完成机身外轮廓、按键开孔、摄像头模组位置、侧边接口区域的1:1尺寸校准，确保所有避让结构与真机尺寸公差控制在0.1mm以内，避免保护壳安装后出现按键遮挡、接口对位偏差的问题。建模过程采用自底向上的装配设计思路，分别完成上下两个分体壳件的独立建模：上壳为包裹手机背部与侧边的主体承托结构，预留摄像头开孔、静音键拨片槽、音量键与电源键的避让缺口，边缘做R0.8mm的圆角过渡处理，避免刮手；下壳为底部卡扣式固定结构，对应充电接口、扬声器开孔位置做精准避让，两个壳件的拼接处设计0.15mm的过盈配合卡扣结构，无需额外粘接即可实现稳固扣合，同时方便用户拆装。

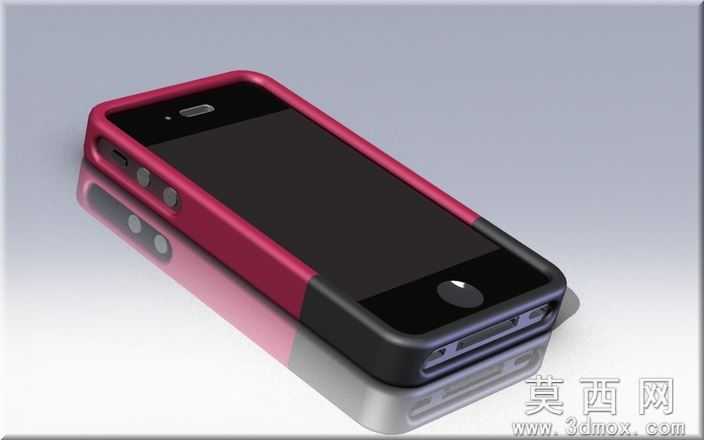

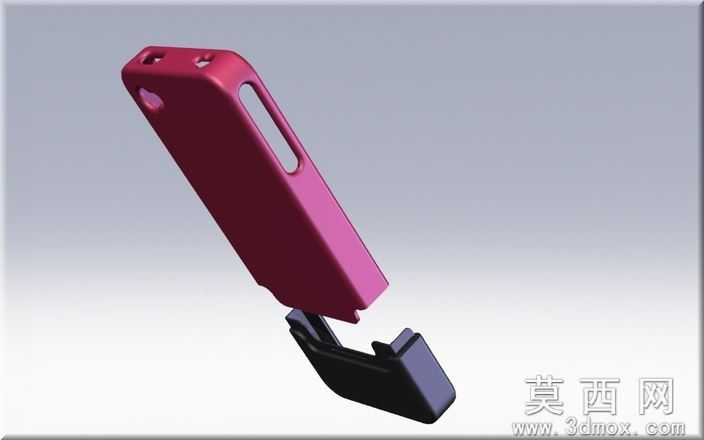

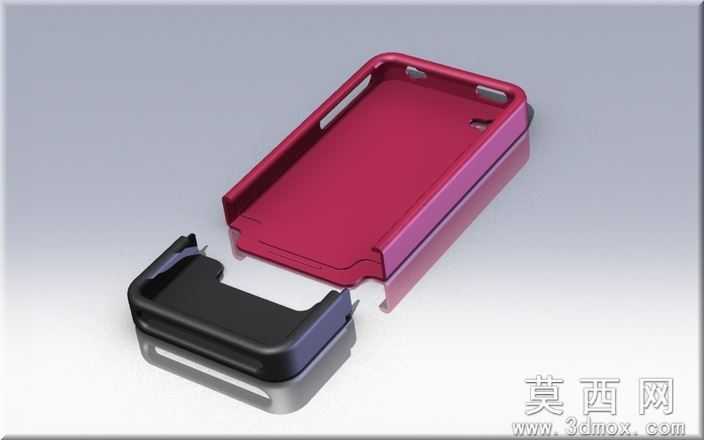

参数设计环节充分考虑日常使用的防护需求，壳件主体壁厚设置为1.2mm，兼顾抗摔缓冲性能与轻薄握持手感，卡扣位置局部加厚至1.8mm提升结构强度，所有开孔边缘做0.3mm的倒角处理，避免安装时刮擦手机边框。渲染材质部分，上壳采用哑光酒红色PC塑料材质，设置30%的漫反射粗糙度与5%的高光反射率，模拟常见硬质保护壳的亲肤磨砂质感；下壳采用哑光黑色TPU软胶材质，设置60%的漫反射粗糙度与2%的高光反射率，还原软质缓冲材料的视觉质感，场景中添加地面反射效果，清晰呈现两个壳件拆分状态的结构层次。

结构原理上，该分体式保护壳采用上下扣合的包裹设计，上壳从手机背部向前包裹侧边，下壳从底部向上卡合，拼接后形成完整的环绕防护结构，软质下壳可在手机跌落时吸收底部冲击能量，硬质上壳可抵御背部与侧边的刮擦、碰撞，同时所有开孔位置精准对位，不影响手机原有功能的正常使用。软件兼容方面，模型提供STL通用格式文件，可直接导入Cura、PrusaSlicer等3D打印切片软件生成打印路径，也可导入Rhino、3ds Max、Blender等三维设计软件进行二次修改，适配不同型号iPhone的尺寸调整需求，同时附带渲染效果图文件，可直接用于产品展示与方案汇报。

研发教学应用层面，该模型可作为消费数码配件结构设计的教学案例，帮助学习者掌握基于现有产品尺寸的逆向建模思路、分体式装配结构的配合公差设计方法、不同材质零件的渲染参数设置技巧，也可作为3D打印入门的练习模型，学习者可直接切片打印制作实体保护壳，验证结构设计的合理性，同时也可为数码配件厂商的产品研发提供结构参考，缩短同类产品的开模前设计验证周期。
