双齿辊式破碎机SolidWorks三维模型

本模型为双齿辊式破碎机三维设计成果，建模阶段以SolidWorks为核心工具完成全参数化构建，首先依据齿辊破碎的作业工况确定核心参数：设定双齿辊中心距匹配额定进料粒度，齿盘采用交错排布的螺旋齿形结构，单齿盘厚度、齿高参数经过受力校核，传动端齿轮模数按照额定破碎扭矩选定，所有零件均绘制完整草图后通过拉伸、旋转、阵列、布尔运算完成特征建模，装配阶段采用同轴、重合、齿轮啮合配合完成总装，添加干涉检查排除零件间的运动冲突，确保齿辊转动无卡滞。

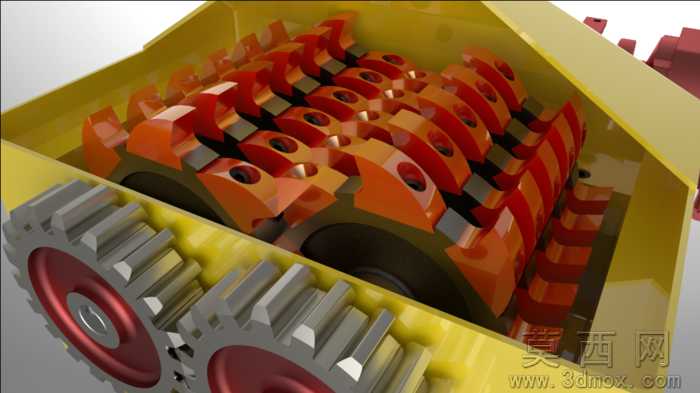

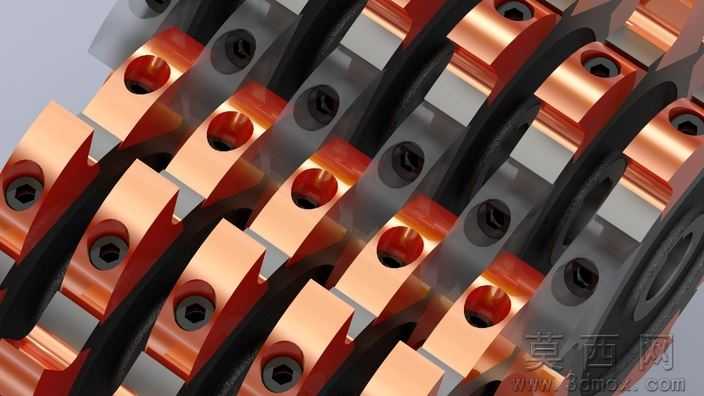

渲染与材质设置环节，对不同部件匹配对应工业材质属性：机架箱体赋予哑光黄色金属漆材质，还原工业设备的涂装质感；破碎齿盘、传动齿轮赋予高硬度合金钢材质，添加金属磨砂纹理与边缘倒角高光，凸显耐磨部件的金属质感；轴承端盖赋予抛光红色漆面，传动齿轮齿面添加细微加工纹理，渲染阶段开启环境光遮蔽与全局光照，输出的渲染图清晰展示内部齿辊排布与外部传动结构，结构细节辨识度高。

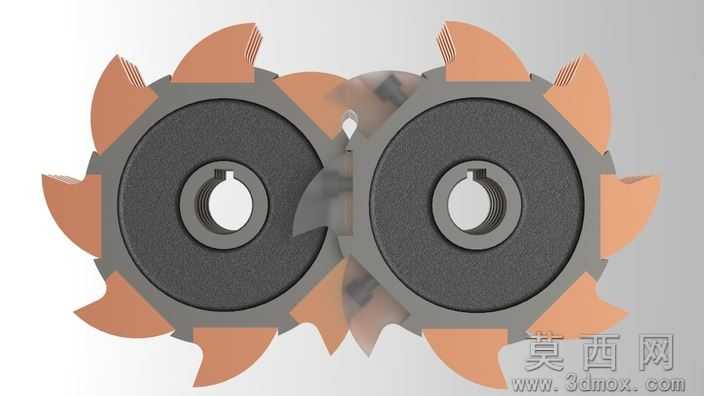

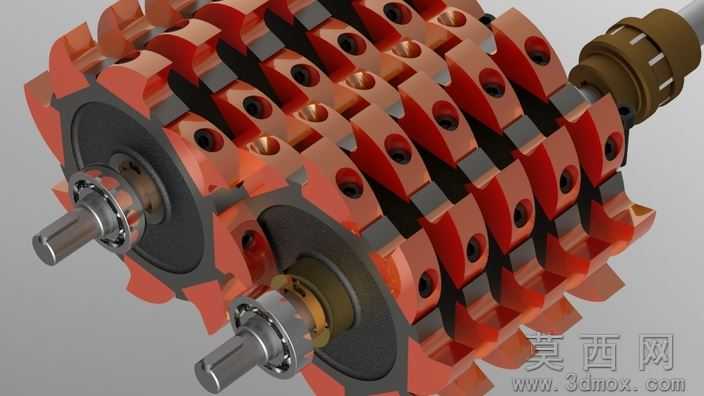

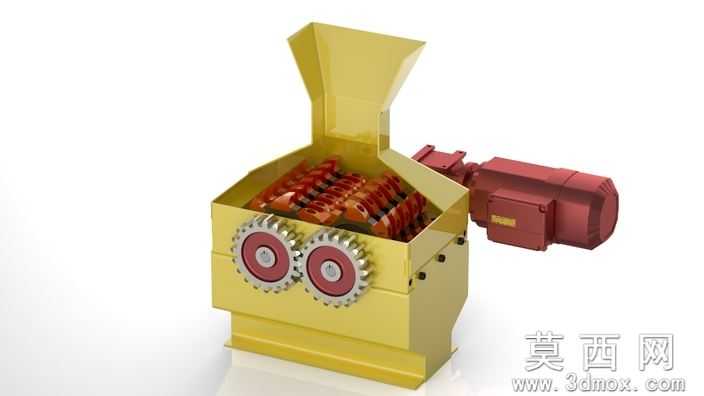

结构原理层面，该设备采用齿轮减速电机直连驱动方案，动力由电机输入后经减速机构传递至主动齿辊，主动齿辊端的传动齿轮带动从动齿辊做相向转动，进入破碎腔的物料被交错排布的破碎齿咬合、挤压、劈裂，完成物料的粗碎作业，齿面的特殊齿形可避免湿软物料黏结堵料，箱体采用加厚焊接结构可承受破碎作业的冲击载荷，两端轴承座配置密封结构避免粉尘进入润滑腔。

软件兼容方面，模型除原生SolidWorks格式外，同步导出STEP、IGES、STL三种通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，STL格式可直接导入切片软件用于3D打印验证，不同格式均保留完整装配结构与零件分层，无特征丢失、破面问题。

研发与教学应用层面，该模型可作为破碎设备研发的基础参考框架，设计人员可在此基础上调整齿辊参数、入料口尺寸适配不同破碎工况，也可用于高校机械设计专业的机械结构、破碎设备原理教学案例，帮助学习者理解齿辊传动配合、破碎受力分析的相关知识点，也可作为SolidWorks软件装配、建模教学的实操练习素材。
