矿石钢球磨煤机SolidWorks三维设计模型

本模型为矿石加工领域常用的钢球磨煤机三维设计成果，建模全程在SolidWorks2010平台完成，整体采用自底向上的装配建模流程：首先完成筒体衬板、进出料端盖、主轴承座、传动大齿圈、基础机架等核心零部件的独立参数化建模，每个零件均按照实际工业设备的尺寸比例设定参数，筒体直径、长度、衬板厚度、轴承跨距等关键尺寸均参考行业通用的中小型磨煤机规格设定，各零件建模完成后通过同轴、重合、平行等标准配合关系完成总装，同时预留了传动接口、润滑管路安装位的装配约束，确保整体装配无干涉、结构逻辑符合真实设备的装配要求。

参数设计层面，模型严格还原钢球磨煤机的工作参数匹配逻辑：筒体内部按照钢球级配的填充规律预留了研磨介质装载空间，进出料口的锥度参数匹配物料自流输送的角度要求，主轴承的轴瓦尺寸与端盖轴颈的配合公差按照滑动轴承的设计规范设定，传动齿圈的模数、齿数参数匹配筒体额定转速下的线速度要求，确保模型参数可直接用于教学演示中的参数校核、结构改型参考。

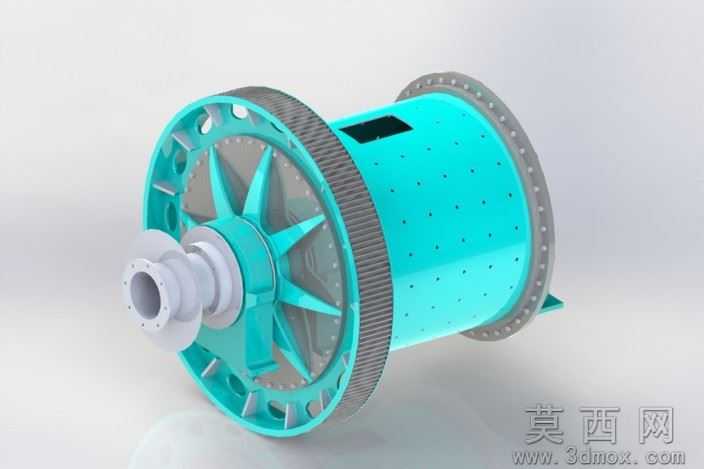

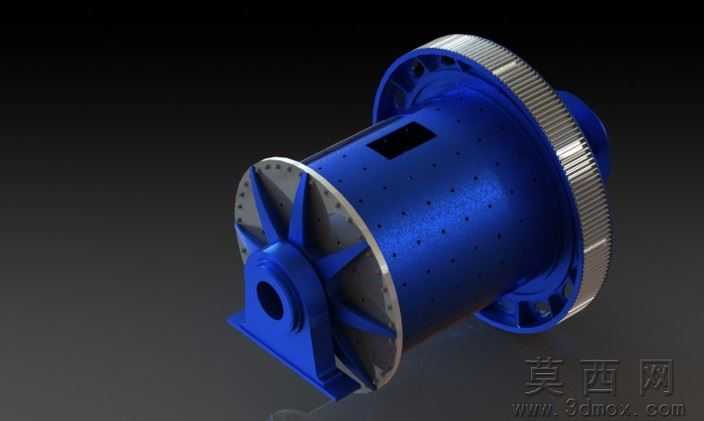

渲染材质部分，模型对不同部件赋予了贴合实际工业场景的材质属性：筒体外部机架采用厚重的铸铁哑光蓝漆材质，还原重型选矿设备的涂装质感；进出料端的中空轴采用金属抛光钢材质，体现机加工部件的金属光泽；筒体衬板部分赋予高锰钢耐磨材质的粗糙金属质感，底座机架添加了轻微的使用磨损纹理，整体渲染效果贴近矿山、选矿厂现场的真实设备外观，可直接用于方案展示、教学课件配图使用。

结构原理上，模型完整还原了钢球磨煤机的工作结构逻辑：卧式回转筒体通过两端主轴承支撑在焊接机架上，筒体内部铺设可拆卸的耐磨衬板，工作时筒体低速回转带动内部钢球被提升至一定高度后抛落，通过钢球的冲击、研磨作用将送入筒内的矿石、原煤物料磨制成合格粒度，端盖一侧的大齿圈用于对接外部减速传动机构，进出料中空轴分别承担进料、出料的输送功能，整体结构完全对应真实磨煤设备的工作原理，可直观展示设备的粉磨作业逻辑。

软件兼容方面，模型原生为SolidWorks2010格式，可直接在SolidWorks2010及以上所有版本中打开编辑，支持导出STEP、IGS等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件，不存在特征丢失、装配错位的问题，不同软件环境下均可正常查看结构、完成后续改型设计。

研发教学应用层面，本模型可作为选矿机械、矿山设备课程的教学演示载体，帮助学习者直观理解卧式筒形粉磨设备的结构组成与工作原理；也可作为粉磨设备研发设计的基础参考模型，设计人员可在此基础上调整筒体参数、衬板结构、传动配置，快速完成不同规格磨煤机的方案改型；同时也可用于选矿厂工艺流程的三维可视化展示，辅助完成生产线布局规划、设备操作培训等相关工作。
