双轴碎纸破碎机构SolidWorks三维模型

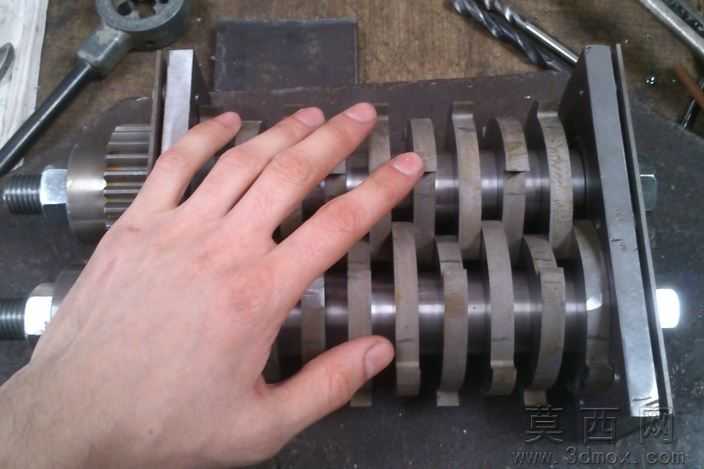

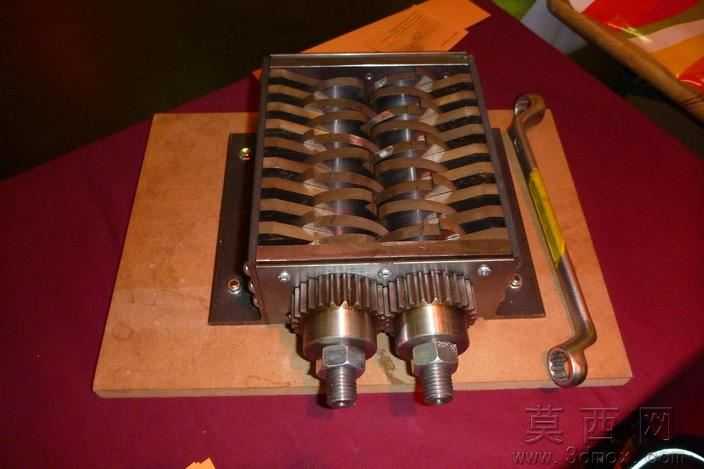

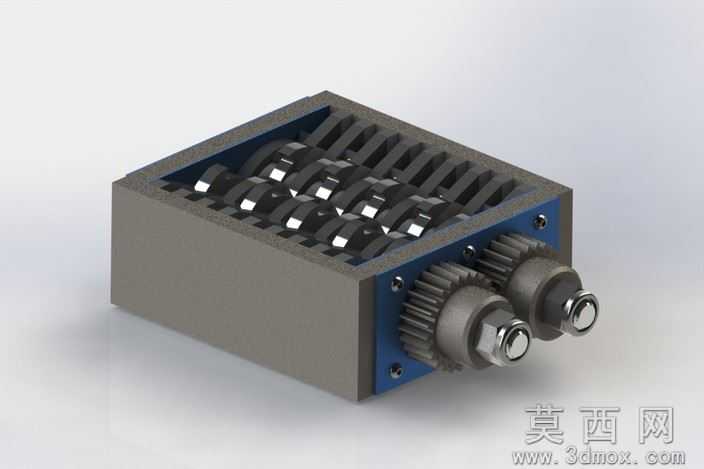

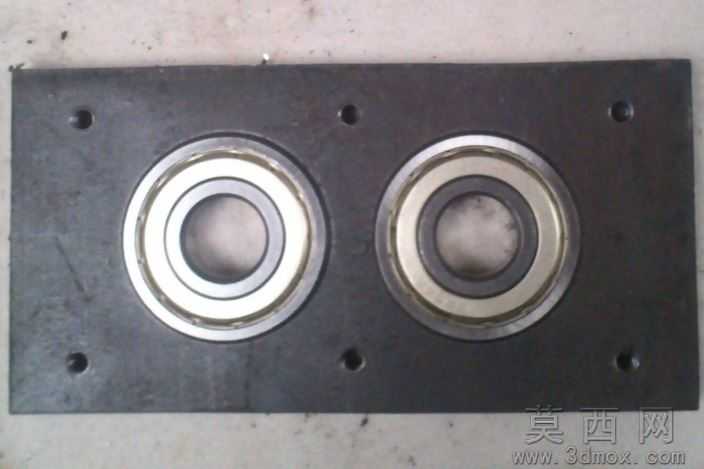

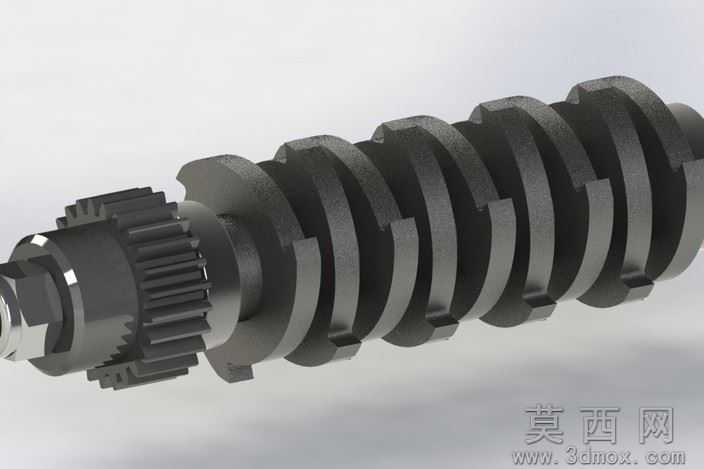

本模型为双轴式碎纸破碎机构三维设计成果，建模阶段以SolidWorks2012为核心平台完成全参数化搭建，首先依据小型破碎设备的功能需求确定整体安装尺寸，以金属安装底板为装配基准，依次完成两侧轴承支撑座、主动从动轴系、交错排布的破碎刀片组、啮合传动齿轮组、端部连接轴头的零件建模，每个零件均添加完整的几何约束与尺寸关联，修改核心参数即可快速调整刀片间距、轴径、中心距等关键设计值，大幅提升设计迭代效率。参数设计环节充分考虑小型碎纸破碎的作业需求，双轴中心距经过运动干涉校验，破碎刀片采用交错咬合排布，单组刀片厚度、刃口角度均匹配纸张、薄型软质物料的破碎需求，传动齿轮采用标准模数直齿设计，保证双轴反向同步转动的传动精度，端部轴头预留动力输入接口，可适配不同规格的驱动电机，整体结构紧凑，安装底板预留标准安装孔位，可直接固定于设备机架上。渲染材质环节对不同零件匹配对应真实材质，金属安装底板、破碎刀片、传动齿轮、轴系零件均赋予不锈钢金属材质，添加真实的金属反光与表面细微拉丝纹理，配套的扳手工具赋予镀铬金属材质，底部承载木板赋予实木纹理材质，背景衬布赋予绒面织物材质，渲染效果还原实物的真实质感，清晰展示各部件的装配关系与外观细节。结构原理上，该机构采用双轴差速反向啮合传动设计，动力从端部轴头输入后，通过啮合的直齿轮带动两根破碎轴同步反向转动，轴上交错排布的破碎刀片在转动过程中形成咬合剪切力，进入两轴间隙的物料会被刀片持续剪切、撕扯成细小碎段，相比单轴破碎结构，双轴设计的咬入能力更强，不易出现物料卡滞问题，可稳定完成纸张、薄塑料片等软质物料的破碎作业，整体传动路径短，机械效率高，运行噪音低。软件兼容方面，模型除原生SolidWorks2012格式文件外，还导出了STEP、IGES等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，不同软件平台的用户均可直接打开编辑，无需担心格式转换出现的特征丢失、装配错位问题，可直接用于后续的工程图导出、仿真分析、二次改型设计。研发教学应用层面，该模型可作为小型破碎设备研发的基础原型，设计人员可在此基础上添加进料斗、驱动电机、外壳防护结构，快速完成整机方案设计，缩短研发周期；同时也可作为机械设计教学的典型案例，用于讲解齿轮传动设计、轴系结构设计、剪切类破碎机构的工作原理，帮助学习者理解参数化建模、装配约束、运动干涉校验的实操方法，也可用于职业院校机械相关专业的课程设计、毕业设计参考素材，辅助学生掌握通用机械结构的设计逻辑与建模方法。
