燃气轮机核心涡轮叶轮结构三维设计

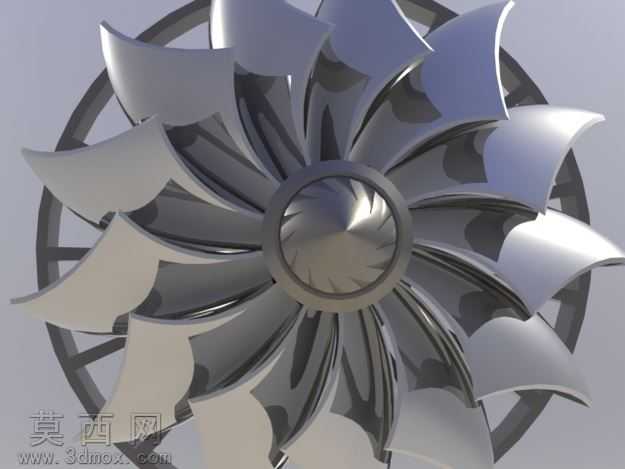

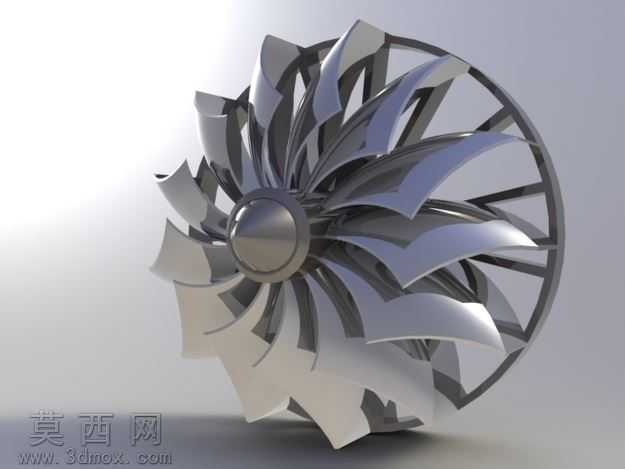

本作品为燃气轮机核心涡轮叶轮的三维建模设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先以中心轮毂为基准定位，确定叶轮整体径向尺寸与轴向安装基准，围绕轮毂周向均匀排布曲面叶片，每一片叶片的叶型都严格遵循流体力学设计要求，通过多段样条曲线拟合叶身的扭曲曲面，保证叶片从叶根到叶顶的型线平滑过渡，既满足燃气通流过程中的气动性能要求，也兼顾叶片自身的结构强度需求。建模过程中对叶片与轮毂的衔接位置做了精细化的圆角过渡处理，避免应力集中问题的出现，外围的轮缘护环结构与叶片顶端做精准配合，形成完整的闭式叶轮结构，保证运转过程中气流不会从叶顶间隙泄漏，提升涡轮整体的工作效率。材质渲染阶段采用金属质感的哑光不锈钢材质，还原高温合金部件的真实视觉效果，通过调整材质的反射率、粗糙度参数，模拟出机械加工后金属表面的细腻质感，搭配柔和的影棚布光方案，从斜向主光勾勒叶片曲面的明暗层次，辅以补光消除叶片间隙的死黑区域，清晰展现每一片叶片的扭曲形态与整体结构的装配关系。设计过程中重点考量了涡轮叶轮的结构对称性，所有叶片以中心轴为基准做圆周阵列，保证每一个叶片的安装角度、型面尺寸完全一致，避免运转过程中出现动平衡问题，中心轮毂位置预留了与传动轴配合的安装定位结构，可直接用于后续的装配模拟与运动仿真。整体模型结构完整，曲面质量高，无破面、重叠面等建模缺陷，既可以用于燃气轮机结构原理的教学演示，也可作为动力机械相关设计的参考素材，帮助设计者直观理解涡轮叶轮的结构组成与叶型设计逻辑，为后续的性能仿真、结构优化提供可靠的三维模型基础。
