涡轮增压器压气机叶轮三维结构设计

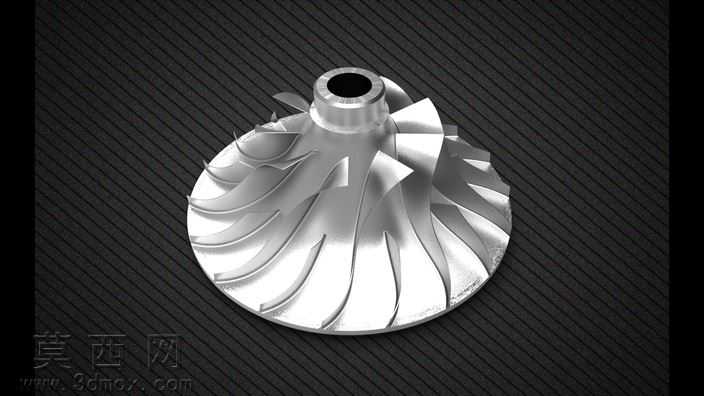

本作品为涡轮增压器压气机侧的叶轮转子三维建模成果，建模过程严格遵循离心式压气机叶轮的气动设计逻辑与机械加工工艺要求展开。首先在三维建模环境中完成基准坐标系搭建，以叶轮回转轴线为核心基准，依次创建轮毂基体、叶片型面、中心安装轴孔的定位基准，确保整体结构的同轴度公差符合高速回转零件的设计规范。建模阶段先通过旋转特征生成带中心通孔的轮毂基体，精准控制轮毂的锥度曲面与端面安装定位结构，中心孔的孔径、倒角尺寸均匹配实际增压器的轴系装配要求，保证后续装配环节的干涉检查可顺利通过。叶片建模是本次设计的核心环节，采用曲面放样与实体加厚结合的方式，逐一生成主叶片与分流叶片的复杂空间曲面：主叶片的前缘后掠角、叶顶间隙、叶根圆角参数均经过气动性能校核，叶片型面从轮毂处到轮缘处的扭曲角度平滑过渡，既保证压气机工作时的气流导入效率，也避免曲面突变带来的应力集中问题；分流叶片的长度、安装角度与相邻主叶片的流道宽度精准匹配，可有效优化压气机小流量工况下的气流稳定性，拓宽增压器的高效工作区间。所有叶片与轮毂的衔接位置均做了等半径圆角过渡处理，圆角参数经过结构强度仿真验证，可承受叶轮最高十几万转每分钟工况下的离心载荷，降低叶片根部的疲劳断裂风险。材质渲染阶段采用金属铝合金材质参数，还原压气机叶轮常用的锻造铝合金表面质感，调整材质的反光度、粗糙度参数，模拟精密五轴加工后的金属表面光泽，同时添加深色碳纤维纹理背景突出叶轮的金属结构细节，渲染输出的效果图可清晰展示叶片的空间扭曲形态、轮毂的曲面轮廓以及中心安装孔的结构特征。整体建模过程全程保留参数化特征，可根据不同排量的增压器性能需求，快速调整叶片数量、叶片角度、轮毂直径等核心参数，适配不同功率等级的内燃机增压系统设计需求，模型的曲面精度满足后续CFD流场仿真、有限元结构强度分析以及数控加工编程的使用要求，可直接用于增压器产品的研发验证、教学演示以及工艺方案制定环节。
