摩托车前轮与前悬架总成结构设计

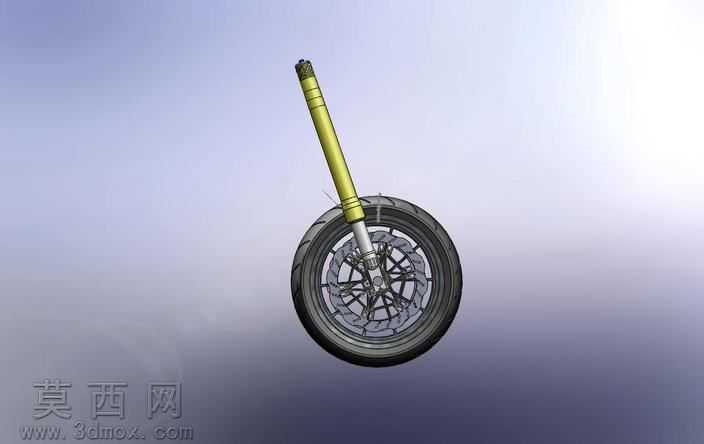

本作品为摩托车前轮与前悬架集成组件的三维建模设计，整体采用SolidWorks平台完成全参数化建模，从结构逻辑出发还原两轮车前转向行走系统的完整装配关系。建模过程中首先梳理各部件的层级配合关系，以轮胎、轮毂、制动盘、前叉减震筒、转向柱为核心装配单元，逐一完成单个零件的特征构建：轮胎部分采用扫描与放样结合的方式还原胎面花纹与胎壁弧度，通过曲面加厚生成实体结构，兼顾外观还原度与后续装配的干涉检查需求；轮毂采用多辐条镂空结构设计，通过圆周阵列特征完成辐条的均匀排布，对辐条与轮辋、轮毂轴座的衔接位置做圆角过渡处理，还原真实铸件的结构特征，同时预留轴承安装位与制动盘连接孔位，保证结构的合理性。前悬架部分还原了伸缩式前叉的完整结构，包含外筒、内杆、上下联板等部件，减震筒外表面做防滑纹理的细节刻画，筒身与轮毂连接的减震支座、刹车卡钳安装位均按照真实装配尺寸做特征预留，各部件之间的同轴度、配合间隙均按照机械装配公差要求做约束设置，保证整体装配体可实现转向、减震伸缩的动作模拟。渲染阶段采用渐变浅灰背景突出主体结构，金属部件分别赋予不同质感的材质：轮毂、制动盘采用哑光金属材质模拟铸铝与钢制件的质感，减震筒采用亮面金属搭配局部防滑纹理的橡胶材质，轮胎采用哑光黑色橡胶材质还原胎面的粗糙质感，通过环境光与定向光的搭配打光，清晰展现各部件的结构层次与装配关系，避免阴影遮挡关键结构细节。设计过程中优先保证结构的可实现性，所有连接孔位、配合面均符合通用摩托车前悬挂的设计规范，既可以作为两轮车行走系统的教学演示模型，也可作为相关产品结构设计的参考方案，建模过程中对零件做了合理的特征简化，在保证外观还原度的前提下控制模型整体的文件体量，方便后续的装配调整与工程图导出。
