30比1传动比蜗轮蜗杆传动组件结构

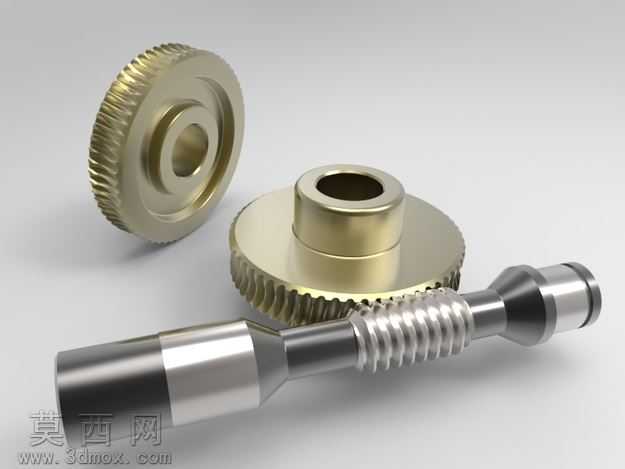

本作品为蜗轮蜗杆传动组件三维建模成果，整体围绕30:1的固定传动比完成参数化设计，适配贴标机等设备的减速传动需求。建模阶段以机械设计手册中蜗轮蜗杆的啮合参数为基准，首先完成蜗杆部分的结构搭建：蜗杆轴采用阶梯轴结构设计，依次设置轴端连接段、定位轴肩、螺旋齿段、过渡锥段与另一端连接轴头，螺旋齿段的齿形参数严格匹配对应蜗轮的齿槽轮廓，保证啮合时的齿面接触精度，避免出现传动卡滞或侧隙过大的问题。蜗轮部分采用分体式结构呈现，包含带轮毂的蜗轮主体与独立的薄型蜗轮片，轮毂中心设置标准安装通孔，轮毂与轮缘之间设置过渡圆角降低应力集中，轮缘外侧的轮齿采用渐开线齿形，齿向与蜗杆螺旋角完全匹配，保证交错轴传动的平稳性。材质与渲染阶段，所有金属零件均采用黄铜与合金钢搭配的材质方案：蜗轮轮体与蜗轮片赋予黄铜材质，调整金属粗糙度参数模拟精加工后的金属光泽，还原铜质零件耐磨减摩的特性；蜗杆轴主体赋予合金钢材质，轴段部分做哑光金属处理，螺旋齿段做轻微高光处理突出齿形轮廓，不同轴段通过材质明暗差异区分结构边界。场景搭建采用简洁的浅灰色背景，搭配柔和的三点布光方案，主光从斜上方打亮零件的啮合区域，辅光弱化阴影死黑区域，轮廓光勾勒零件边缘提升立体感，最终渲染效果清晰呈现各零件的结构细节与装配关系。设计过程中重点校验了蜗轮与蜗杆的中心距、啮合侧隙、齿面重合度等关键参数，确保模型符合实际机械加工与装配的要求，既可以作为机械原理教学的演示模型，也可作为相关传动设备设计的参考结构，直观展现蜗轮蜗杆大传动比、结构紧凑、传动平稳的特点。
