导轨式时间继电器计时器三维结构设计

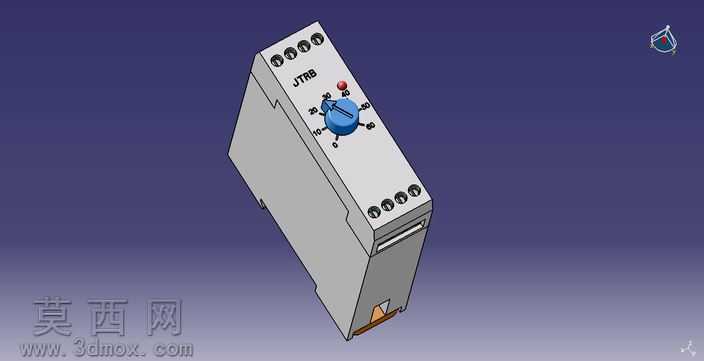

本作品为导轨安装式时间继电器计时器的三维数字化设计成果，建模阶段严格遵循工业低压电器的实际生产尺寸规范，先完成整体壳体的基础轮廓搭建，采用长方体模块化结构划分壳体主体、接线端区、调节区、导轨卡扣区四大功能区块。壳体主体部分做了边缘圆角过渡处理，还原工业电气元件的安全倒角设计，避免锐边带来的装配与使用风险；顶部接线端区域精准排布8个圆形接线孔位，孔位间距符合低压电器接线安全间距标准，孔位内部做了沉台结构模拟真实接线端子的安装空间；正面调节区域设置了蓝色旋钮调节结构，旋钮表面做了防滑纹理与刻度标识位，还原时间调节旋钮的操作形态，旋钮旁预留了标识刻印平面，可对应标注时间档位参数；侧面下部设计了标准DIN导轨安装卡扣结构，卡扣处做了弹性让位槽设计，还原真实继电器卡装导轨的结构特性，卡扣边缘设置了黄色定位标识块，模拟实际产品的安装对位标记；壳体侧端预留了状态指示窗口位，可内置工作状态指示灯结构。材质渲染阶段，壳体主体采用哑光浅灰色工程塑料材质，调节旋钮采用亮蓝色工程塑料质感，接线孔位做深色哑光处理模拟金属接线端内壁，导轨卡扣处做半哑光硬质塑料质感，整体光影采用柔和工业产品渲染光效，多角度呈现产品的结构细节与外观质感。设计过程中优先考虑元件的装配合理性，所有结构区块的衔接处都做了止口位设计，模拟真实产品上下壳扣合的装配结构，内部预留了电路板与计时模块的安装空腔，保证三维模型既具备外观展示效果，也可用于装配验证、产品宣传演示等场景，整体结构比例协调，细节还原度高，符合工业低压继电器计时器的实际产品形态。
