船用VWC2200系泊锚绞车结构设计

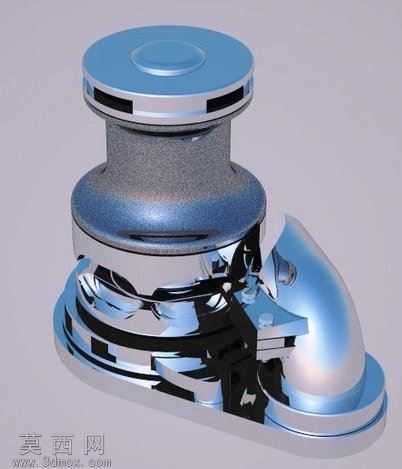

本作品为船用系泊锚绞车的三维设计成果，建模阶段以锚绞车实际工作工况为核心依据，先梳理锚绞车的核心功能逻辑：作为船舶锚泊、系缆作业的核心承载部件，需要同时满足锚链收放、系缆张力承载、长时间海事环境作业的结构可靠性要求，因此建模过程中先完成整体轮廓的比例搭建，严格参照VWC2200系列锚绞车的实际尺寸比例，先确定立式卷筒的核心基准轴，再逐层拆分上部压盖、中部卷筒承载段、下部传动基座、侧置导缆护罩的层级结构，确保各部件的装配间隙符合机械装配公差要求，避免出现部件干涉、结构错位的问题。建模过程中针对不同功能部件做了结构区分：上部压盖设计为带环形散热槽的圆盘结构，既满足卷筒上端的密封防护要求，也能在绞车连续作业时辅助散发传动结构产生的热量；中部卷筒主体做了变径曲面设计，上部收窄、下部扩径的曲面形态可以让锚链或缆绳在收放过程中自动规整排列，避免出现乱绳、卡链的问题，卷筒表面做了防滑纹理的结构预留，提升缆绳收放时的摩擦力，防止作业过程中缆绳打滑；下部传动基座集成了传动齿轮组、制动结构的安装位，基座底部设计为带安装孔的平板法兰结构，方便绞车整体在船舶甲板上的定位安装，侧置的半球形导缆护罩做了流线型曲面处理，既可以引导缆绳顺畅进入卷筒，也能避免缆绳与基座棱角发生摩擦损耗，延长缆绳使用寿命。材质与渲染阶段，针对海事作业设备的特性匹配对应材质：卷筒上部压盖、导缆护罩等外露防护部件采用亮面镀铬金属材质，渲染时调整金属反射粗糙度参数，模拟海事设备不锈钢部件经抛光处理后的亮面金属质感，还原金属表面的环境反射与高光层次；中部卷筒承载段采用喷塑耐磨金属材质，调整材质的粗糙度与哑光质感，模拟承载部件长期受缆绳摩擦形成的细微磨砂质感，与亮面部件形成明确的材质区分；下部传动基座的非外露结构采用铸铁哑光材质，调低材质反射强度，模拟铸铁部件厚重的金属质感，基座上的安装孔、装配缝隙处做了细微的旧化效果处理，还原工业设备真实的装配细节。设计过程中充分考虑锚绞车的实际使用需求，所有转动部件的衔接处都预留了轴承安装位，制动结构的卡位做了对应的结构匹配，确保模型不仅具备外观展示效果，也能对应实际产品的结构逻辑，可用于产品展示、结构教学、方案演示等场景，完整还原了立式船用锚绞车的结构特征与工业质感。
