基础机械练习零件工程图与三维模型

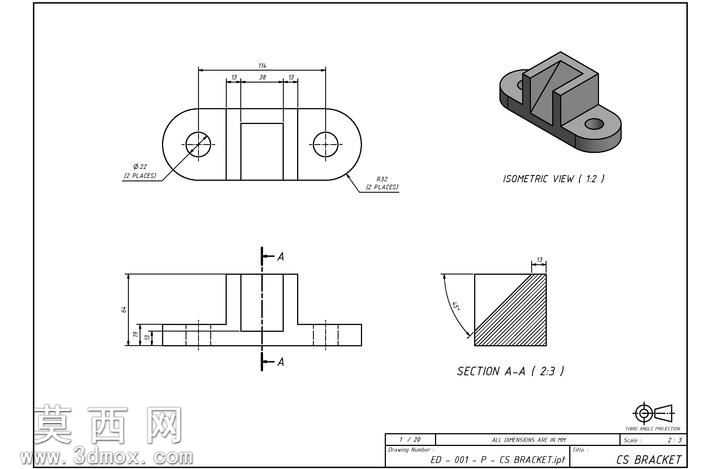

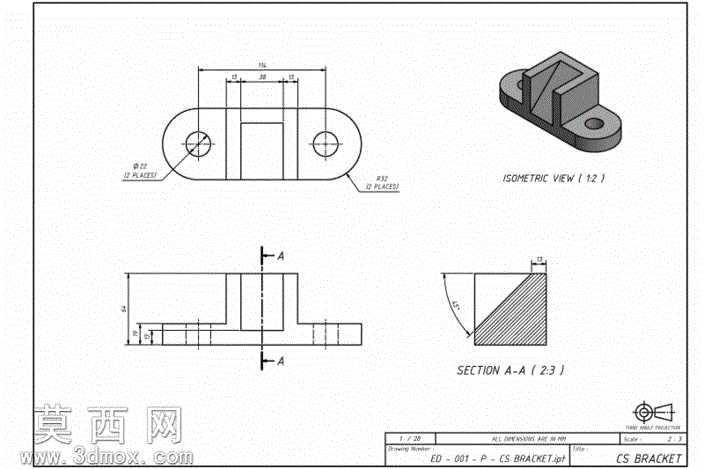

本作品为面向机械建模入门练习的基础零件设计，整体建模过程遵循从二维工程图到三维实体的标准设计流程，首先梳理工程图中的所有尺寸标注与形位要求，明确零件的整体轮廓特征：主体为长圆形安装底座，底座两端设置同轴的圆形安装通孔，底座上方居中位置设置带斜向开槽的立板结构，立板与底座采用直角过渡连接，整体结构无复杂曲面，全部由规则拉伸、切除特征组合而成，非常适合入门学习者掌握基础建模命令的使用逻辑。建模过程中首先绘制底座的长圆形截面轮廓，通过拉伸命令生成底座基体，随后在底座对应位置绘制两个安装孔的圆形草图，使用切除拉伸命令生成贯通的安装孔结构；之后在底座上表面基准面绘制立板的截面轮廓，拉伸生成立板基体，再根据剖视图的尺寸要求，绘制斜向切除的草图轮廓，通过拉伸切除命令生成立板上的斜向通槽，完成基础实体建模后，对零件所有棱边按照工程图标注的圆角尺寸添加圆角特征，还原零件的工艺细节。渲染阶段采用哑光金属材质模拟普通机加工钢件的表面效果，调整环境光角度让零件的轮廓边界、开槽结构、安装孔特征清晰呈现，同时生成等轴测视角的立体视图与A-A剖视图，和二维工程图的视图表达一一对应，方便学习者对照二维图纸理解三维结构的投影关系。整套设计严格遵循机械制图的视图表达规范，二维工程图包含俯视图、主视图、剖视图与等轴测视图，所有尺寸标注清晰完整，公差与圆角标注明确，三维模型的每一处结构都能在工程图中找到对应的尺寸依据，能够帮助初学者快速建立二维图纸与三维模型之间的映射思维，掌握基础零件从识图到建模的完整流程，理解拉伸、切除、圆角等基础建模命令的实际应用场景，熟悉机械零件的常见结构设计逻辑，为后续复杂零件的建模学习打下扎实基础。
