老式印刷机用快速返回机构三维设计

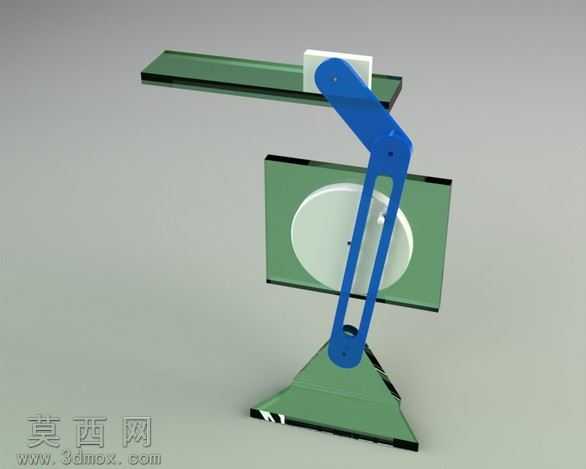

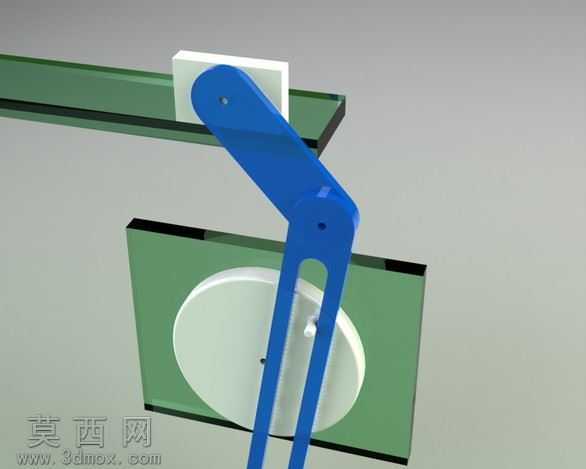

本模型为老式印刷机配套的快速返回机构三维设计，采用SolidWorks完成全参数化建模，整体结构还原经典急回运动机构的传动逻辑，可直接用于机械原理教学演示、老式印刷设备结构复刻参考。建模过程中首先完成基座部分的构建，采用梯形支撑底座结构，对底座的安装定位孔、支撑面做了精准的尺寸约束，保证整体机构安装后的稳定性；随后构建核心传动构件，蓝色长连杆作为核心传动件，建模时严格按照曲柄摇杆机构的杆长比例做参数化设定，对连杆两端的铰接孔做了同轴度约束，保证运动过程中无卡滞；上方的滑动横梁作为执行输出端，建模时预留了与印刷执行部件的安装接口，中部的绿色安装板用于固定驱动轮盘，轮盘与连杆的铰接点做了偏心距设定，以此实现工作行程慢速进给、回程快速复位的急回运动特性。渲染阶段采用哑光金属材质模拟连杆构件，磨砂绿色漆面模拟设备护板与基座的涂装质感，透明玻璃材质模拟上部的观察防护板，白色工程塑料材质模拟上部的限位滑块，通过打光突出各构件的装配层次，清晰展示铰接点的配合关系。设计思路上完全还原老式印刷机、成型机所用传统急回机构的结构特征，没有做多余的轻量化改动，所有铰接位置都预留了销轴安装的间隙，各运动构件之间做了干涉检查，确保模拟运动时构件之间无碰撞，可直接导入运动仿真模块添加旋转驱动，验证急回特性的运动参数，也可作为机械原理课程中急回机构章节的具象教学模型，帮助理解曲柄摇杆类急回机构的传动原理与构件配合关系。
