船用ZF3050取力器齿轮箱结构设计

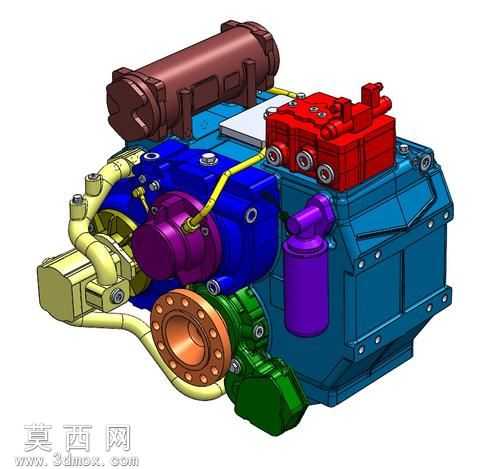

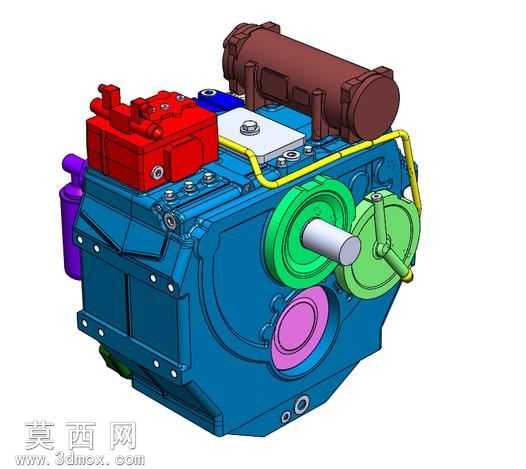

本作品为船用取力器齿轮箱的三维参数化建模成果，建模阶段严格遵循船用动力传输部件的设计规范，先完成整体传动链路的骨架草绘，明确输入轴、输出轴、取力轴的空间排布与传动比匹配关系，再逐一对齿轮副、轴系、壳体、外接功能组件进行精细化实体建模。建模过程中对齿轮的齿形参数、轴肩定位尺寸、壳体安装孔位均做了参数化关联，可根据实际工况需求快速调整传动参数，适配不同功率的船用动力单元。材质与渲染阶段，针对不同功能部件匹配了对应的材质属性：主传动壳体采用铸钢材质，设置了略带粗糙质感的金属漆面，还原船用部件厚重的工业质感；内部传动齿轮、连接法兰采用调质合金钢材质，赋予金属光泽与细微的机加工纹理，凸显传动部件的加工精度；外接的液压控制模块采用工程塑料与金属结合的材质表现，管路部分根据介质类型区分了橡胶软管与金属硬管的材质差异，滤清器、蓄能器等附属部件也分别匹配了对应的工业材质，整体渲染效果层次分明，可清晰区分不同功能模块。结构设计上，该齿轮箱集成了动力输入、变速传动、取力输出、液压控制、过滤保护五大功能模块，输入侧采用大直径法兰连接结构，保证与船用主机输出端的连接刚性；内部采用多轴斜齿轮传动布局，兼顾传动平稳性与承载能力，适配船舶航行过程中持续高负荷的动力传输需求；顶部集成的液压控制阀组可实现档位切换与取力通断控制，侧置的滤清器组件可对传动润滑油进行实时过滤，延长部件维护周期；壳体采用分箱式设计，结合面设置密封槽结构，满足船用环境下的防水防渗漏要求。设计过程中充分考虑了船用设备的工况特性，对部件的安装定位、维护空间做了合理预留，整体结构紧凑、集成度高，可直观展示船用取力齿轮箱的完整构造与工作原理，可用于船用动力系统的教学演示、结构优化参考以及装配工艺验证。
