轻型飞机发动机牵引特性测试铝型材台架

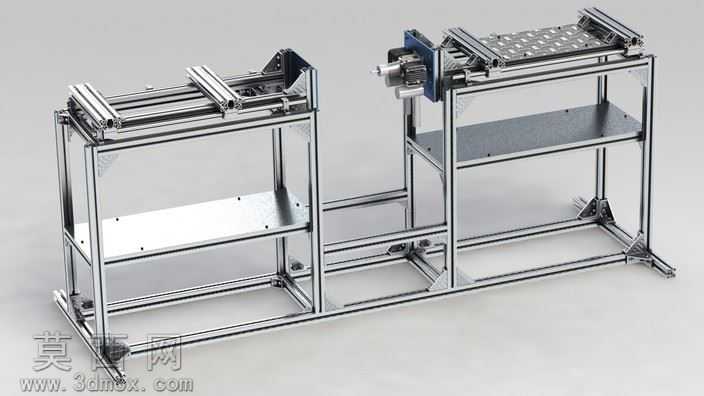

该三维模型为面向轻型飞机发动机牵引特性计算验证的原型测试台架，整体采用工业铝型材搭建双工位对称式框架结构，建模阶段严格遵循铝型材模块化装配逻辑，对欧标铝型材的槽道结构、角件连接点位、脚杯调平结构都做了1:1精准还原，每一处型材的拼接间隙、螺栓沉孔位置都按照实际装配公差进行参数化建模，避免出现装配干涉问题。模型渲染阶段采用金属哑光材质模拟铝型材阳极氧化表面质感，对金属层板赋予拉丝不锈钢材质，导轨滑块部分做了镀铬亮面处理，电机安装座做了发黑金属质感区分，通过三点布光模拟工业车间照明环境，清晰呈现框架的层级结构与部件装配关系，阴影过渡自然，能够直观展现台架的实际空间布局。结构设计上采用双层框架布局，上层预留牵引执行组件安装位，集成博世力士乐直线导轨副作为牵引动作的导向承载结构，导轨安装面做了平面度公差预留，保证牵引动作的直线度精度；中层设置置物层板用于放置测试采集模块、供电单元等配套器件，下层框架做了斜向角件加固，提升整体台架的抗扭刚度与负载稳定性，避免测试过程中出现结构晃动影响测试数据精度。设计思路围绕牵引特性测试的功能需求展开，双工位对称布局可同时开展对照测试，缩短试验周期，铝型材框架的模块化设计可根据不同规格的被测电机、发动机调整安装位尺寸，无需重新加工整体机架，大幅提升台架的适配性；导轨副的选型匹配牵引负载的行程与载荷要求，保证牵引过程运行平顺无卡滞，电机安装座设计有可调节腰型孔，可灵活调整电机输出轴与牵引负载的同轴度，降低装配误差带来的测试偏差，整体结构兼顾测试精度要求与拆装调试的便捷性，可直接用于原型台架的加工制作参考与装配工艺指导。
