ESP32 WEMOS D1迷你开发板结构设计

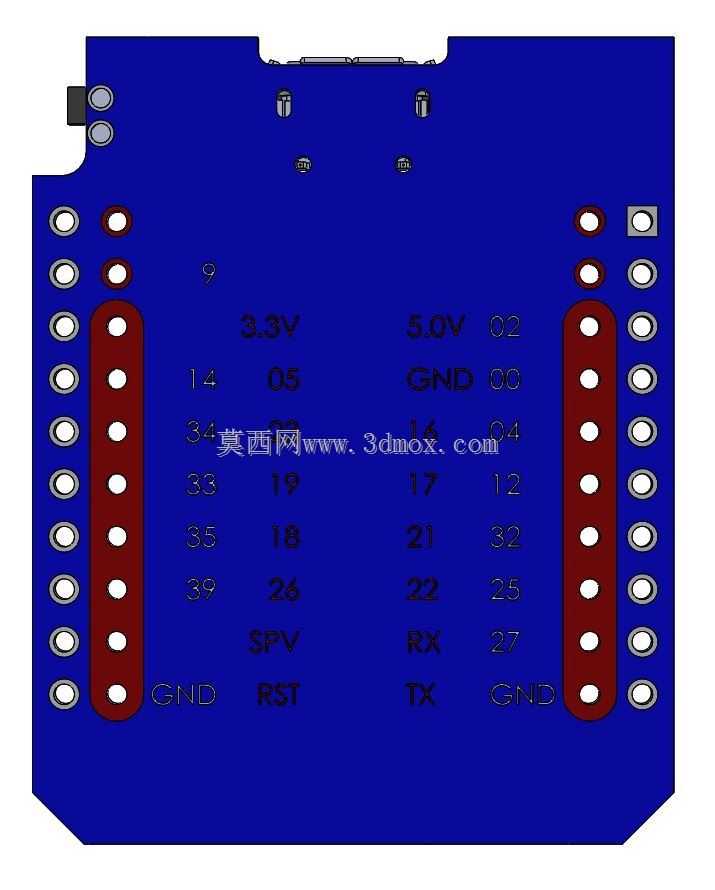

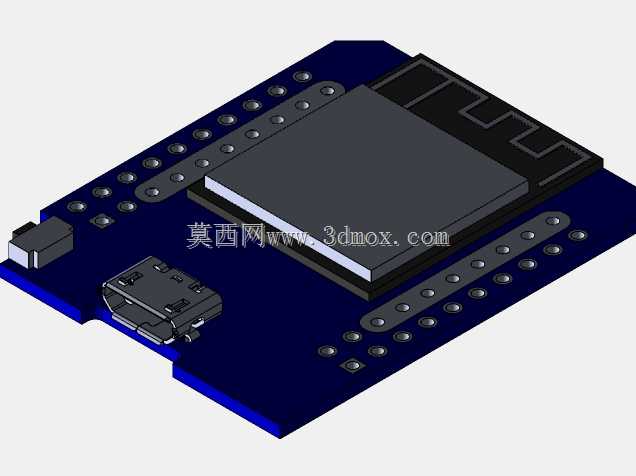

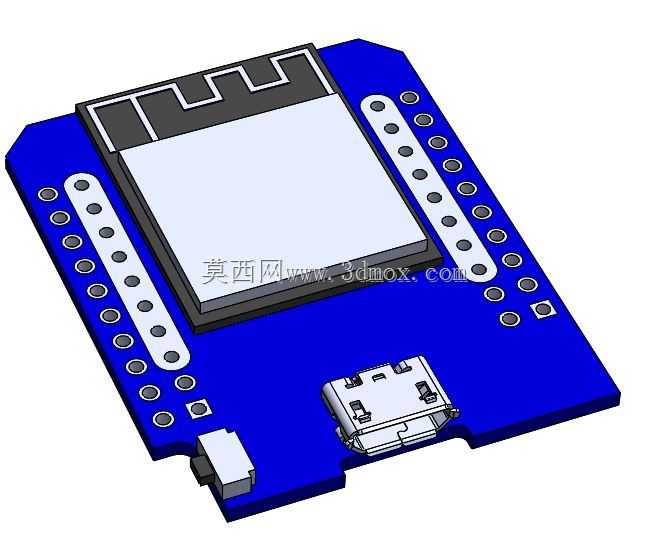

这款迷你开发板主要面向物联网终端开发、小型智能硬件原型搭建、嵌入式学习实训等场景，可作为智能传感器节点、小型可穿戴设备、桌面创意小装置的核心控制载体，能够满足创客快速验证功能方案、电子爱好者搭建实验电路、小型智能产品前期打样测试的实际使用需求。板载核心主控模块集成无线通讯能力，可实现设备间的数据传输与联网交互，板上预留的多组排针引脚可直接对接各类传感器、执行器、外接功能模块，无需额外复杂转接即可完成功能扩展，板载的USB接口可直接实现程序烧录与串口调试，同时集成了电源管理相关电路，可支持常用的低压供电输入，适配多数原型开发阶段的供电需求。在设计思路上，整体以紧凑实用为核心原则，在极小的板型空间内完成了主控芯片、通讯电路、接口元件、固定孔位的合理排布，所有元件布局充分考虑实际焊接与接线的操作空间，避免元件间距过小导致的组装干涉问题，排针引脚的排布顺序遵循常用的接线习惯，降低使用者接线出错的概率，板边预留的安装孔位可直接配合铜柱完成在各类外壳、实验台架上的固定安装。外形尺寸上严格参照市售同类型实体板的真实规格进行还原，长宽尺寸控制在迷你板型的常规范围内，板厚符合常规印制电路板的通用厚度标准，所有外接元件的凸起高度都按照真实元件的尺寸参数进行还原，确保安装边界清晰准确，在进行外壳设计、堆叠扩展时，可直接参考模型的尺寸边界预留空间，不会出现元件与外壳、扩展模块的干涉问题。模型完整还原了板上所有元件的外形与位置关系，包括主控芯片的屏蔽罩结构、USB接口的卡扣细节、复位按键的凸起结构、排针的引脚排布、板上贴片元件的位置布局，所有结构细节都与实体板保持一致，可直接用于开发板配套外壳的结构设计、实验装置的装配模拟、教学演示场景的结构展示，帮助开发者在实际打样前提前完成结构适配验证，减少实物组装阶段的尺寸适配问题，缩短原型开发的整体周期。
