移动式BOC低温储运罐管路结构设计

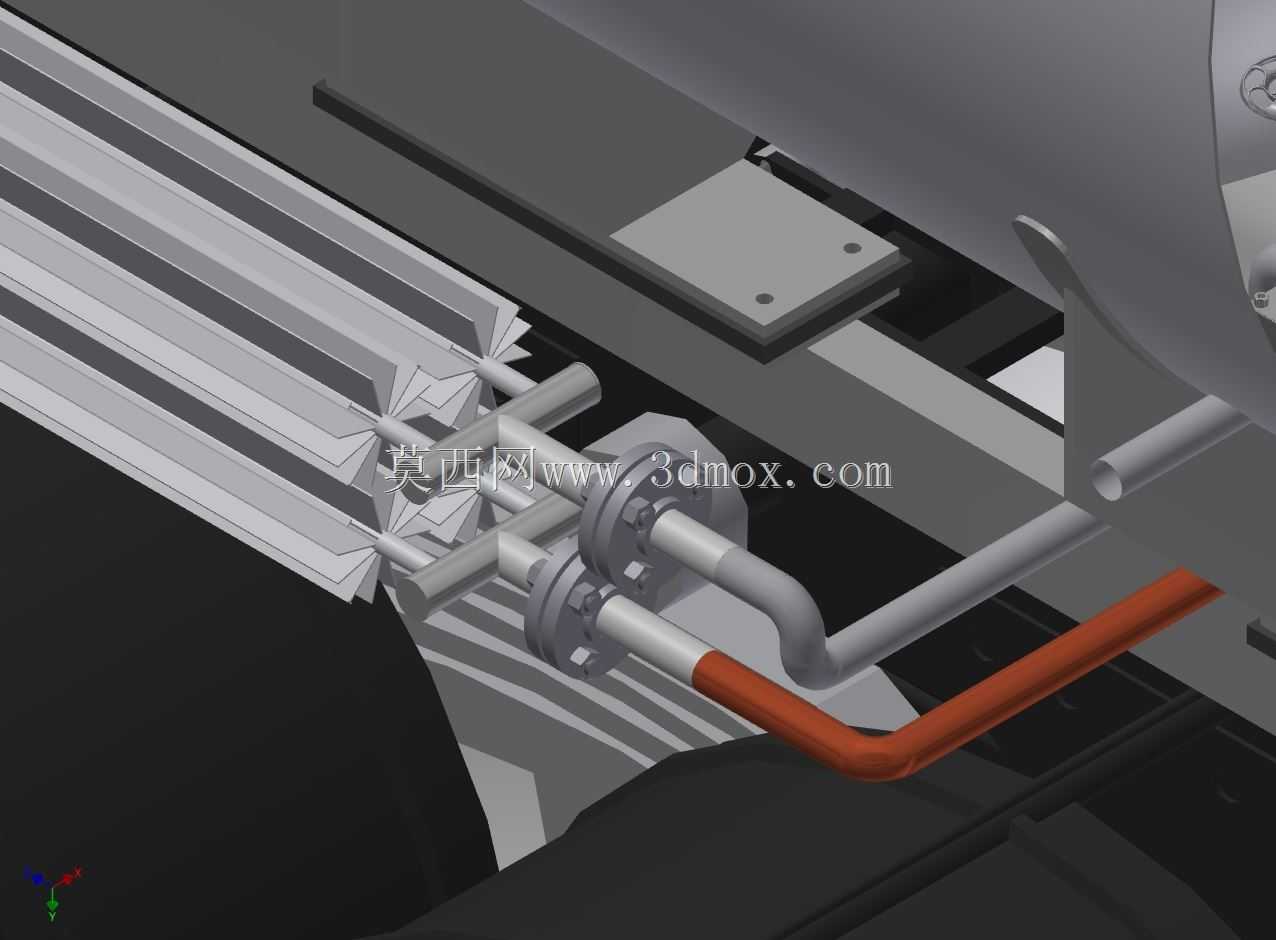

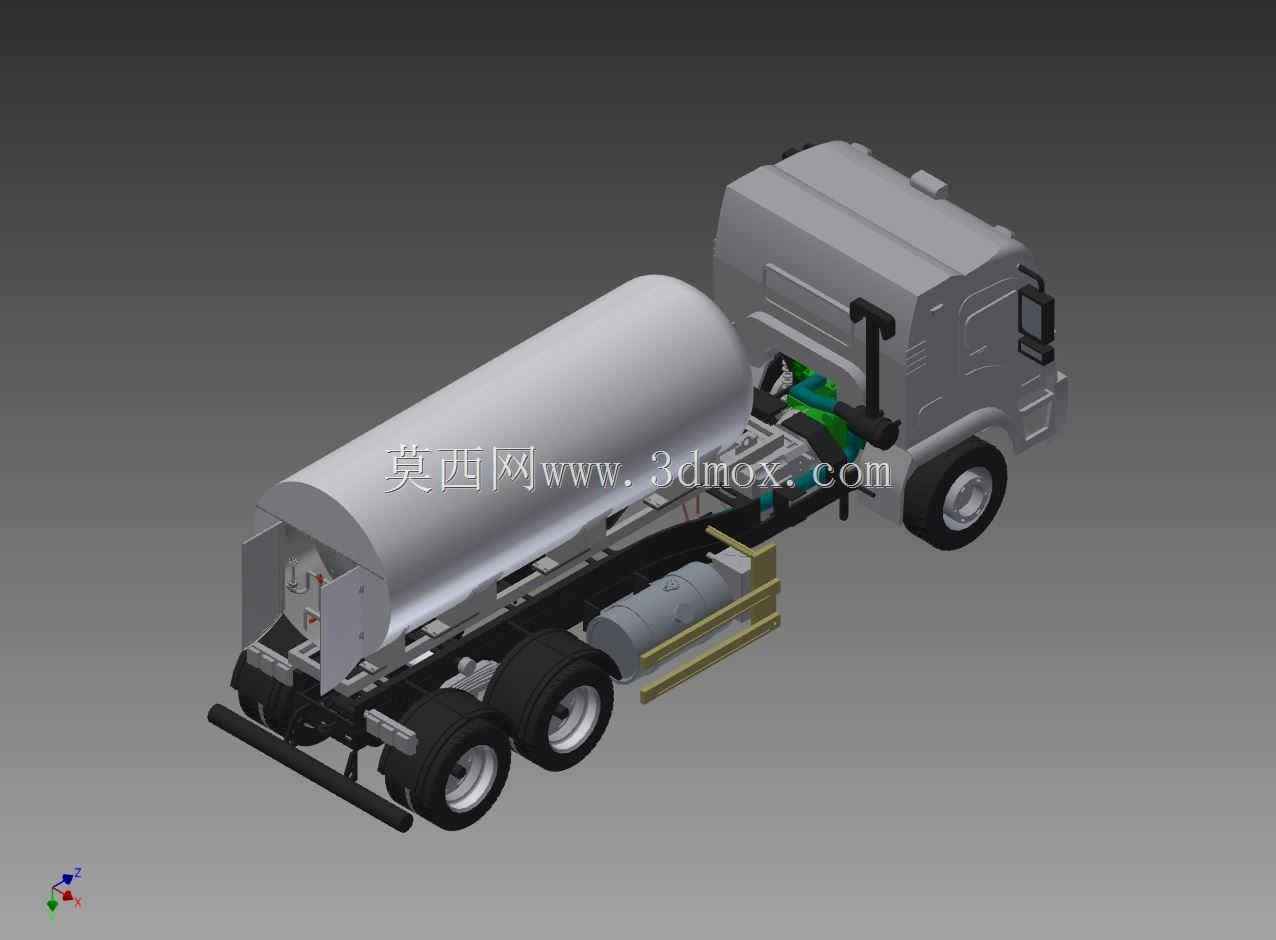

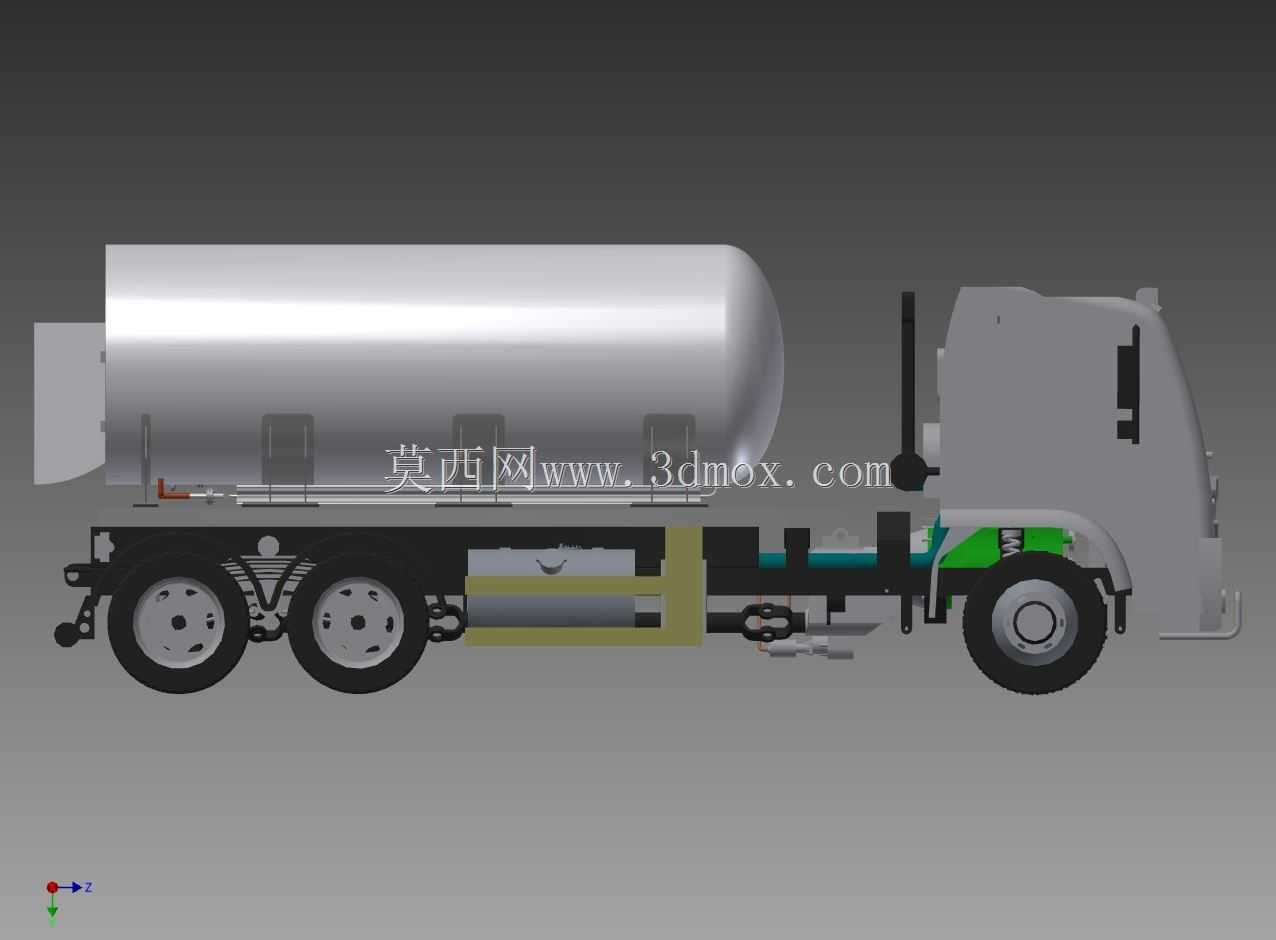

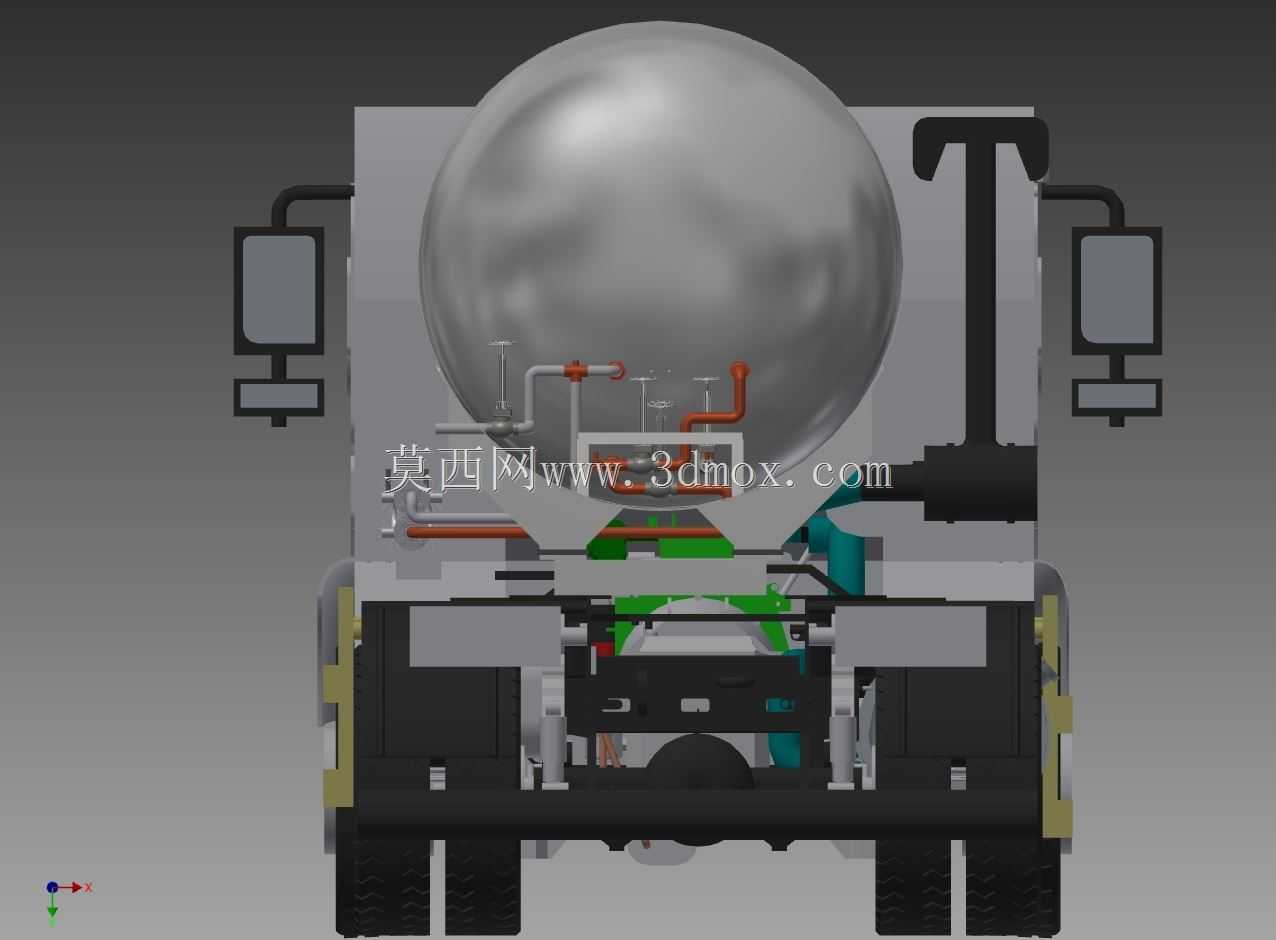

　　该低温储运装置主要面向工业气体短途转运、现场临时供气场景，适配槽车搭载的移动作业需求，可完成低温液态工业介质的储存、输送与压力调控，常见于电子制造、金属加工、医疗供气等需要临时补充低温液态气体的作业现场，解决固定管网覆盖不足区域的低温介质供应问题。从结构设计来看，罐体采用卧式承压结构，外部配套撬装式安装底座，底座预留标准槽车安装固定点位，可直接通过螺栓锁紧在运输车辆的承载平台上，无需额外制作适配支架，安装边界充分考虑公路运输的限高、限宽要求，整体外廓尺寸符合常规货运车辆的装载规范，转运过程中不会出现超宽超高的合规性问题。罐体侧部的管路系统采用差异化管径设计，不同颜色的管路分别对应进液、出液、排气、泄压等不同功能回路，

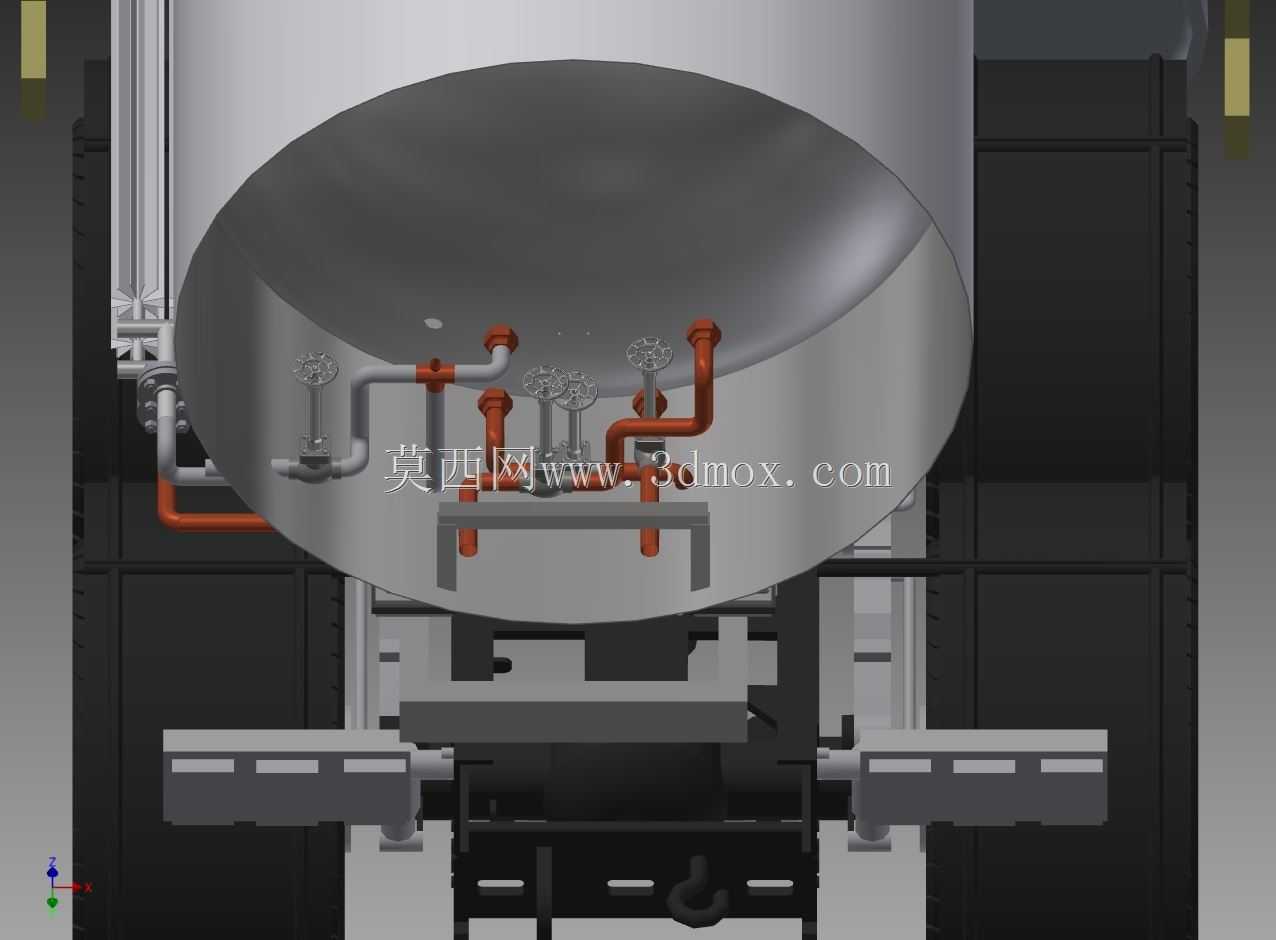

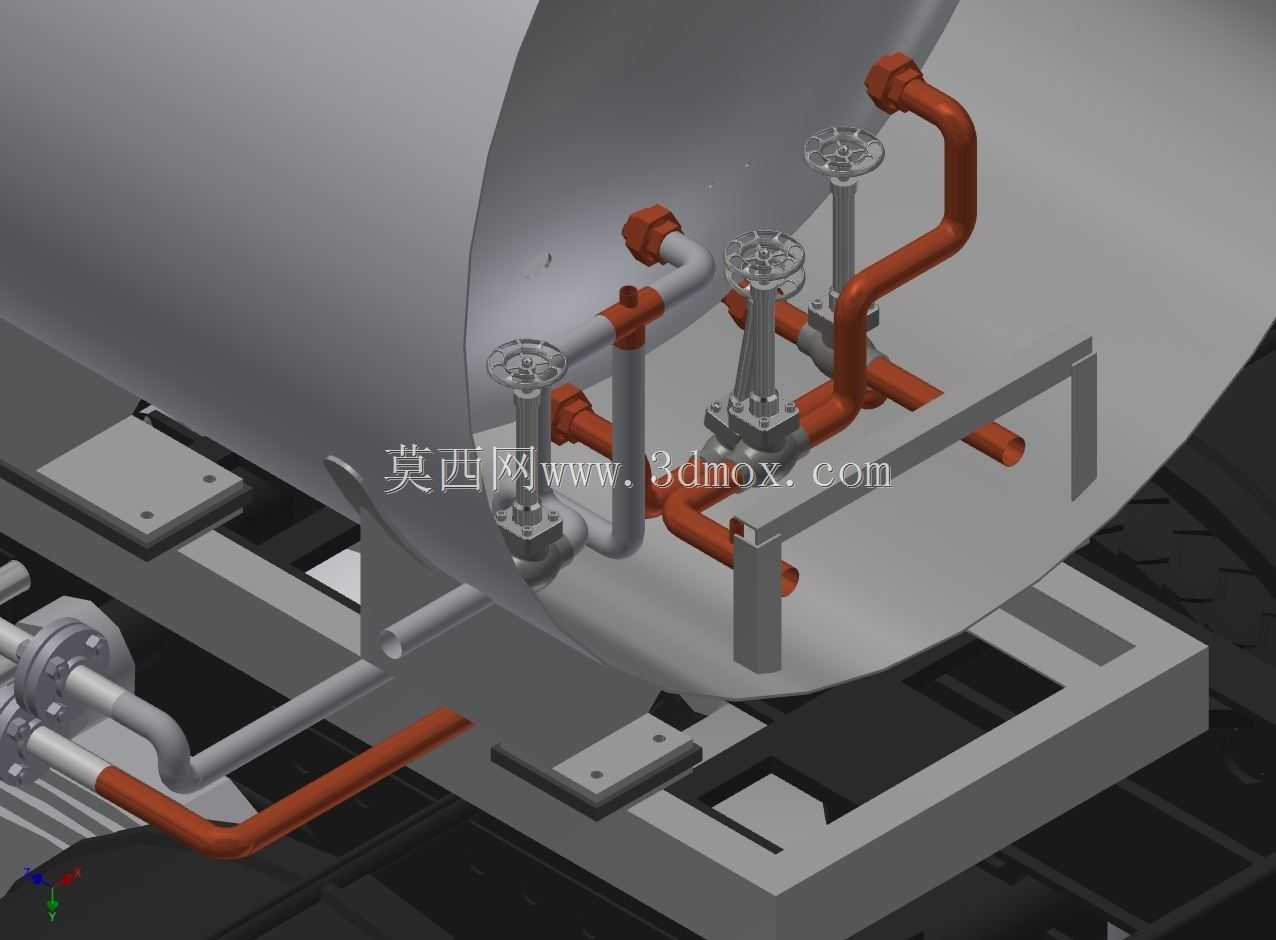

　　管路上配套的手轮式截止阀采用错落式排布，相邻阀门的操作间距预留足够的手动操作空间，操作人员佩戴低温防护手套时也可顺利完成阀门启闭操作，不会出现操作空间干涉的问题。管路与罐体的连接位置采用加强式焊接结构，焊缝区域预留无损检测操作空间，可满足承压设备的探伤检测要求，管路转弯处采用大曲率半径弯头，降低低温介质输送过程中的流阻损失，同时减少低温工况下管路热胀冷缩产生的应力集中。撬装底座上除了罐体固定支座，还预留了管路支撑结构的安装位，所有管路支架均采用隔热垫与底座隔离，减少外部热量通过结构件传入罐体内部，降低低温介质的日常蒸发损耗。设计过程中充分考虑移动运输的工况特性，所有外露管路均设置防护挡边，避免转运过程中飞溅的碎石、

　　杂物撞击管路造成损伤，阀门的手轮位置均避开吊装作业的干涉区域，罐体吊装就位时不会与吊具、索具产生碰撞。整套结构的重心经过配平设计，满载状态下整体重心位于底座承载中心范围内，车辆行驶过程中不会出现侧倾风险，管路的固定点均采用弹性锁紧结构，可缓冲运输过程中的颠簸振动，避免管路长期受交变载荷出现焊缝开裂问题。
