带操作钢平台的50升加氢反应装置

　　这套50升加氢反应装置的三维建模，完全围绕精细化工、医药中间体生产场景的实际使用需求搭建，区别于常规落地式反应釜的简化建模，完整还原了配套操作检修平台的全部结构细节，能直接用于车间布局规划、安装施工交底以及新入职运维人员的结构认知培训。在医药原料药合成、精细化工加氢工段的实际生产里，这类中小容积加氢反应器多用于小批量高压加氢反应工序，反应过程需要操作人员近距离完成阀门启闭、催化剂投料、反应状态观测、密封点巡检等操作，而反应器本体的封头、管口、仪表接口都位于设备顶部，距离地面高度超过两米，没有配套操作平台的话，日常操作不仅效率极低，还存在高空坠落、操作失误引发安全事故的风险，因此这套模型完整还原了配套的操作钢平台结构，没有做任何简化省略。

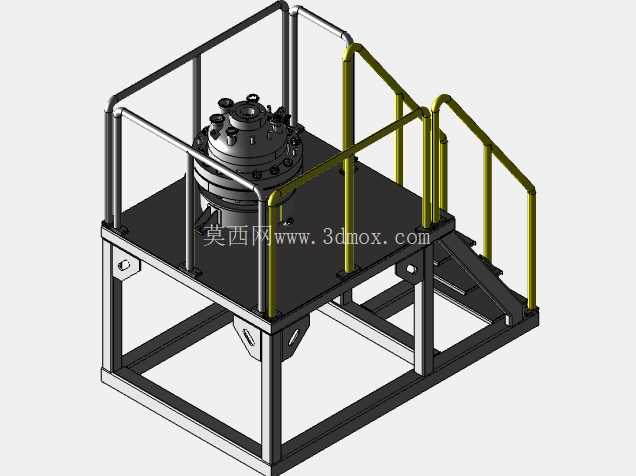

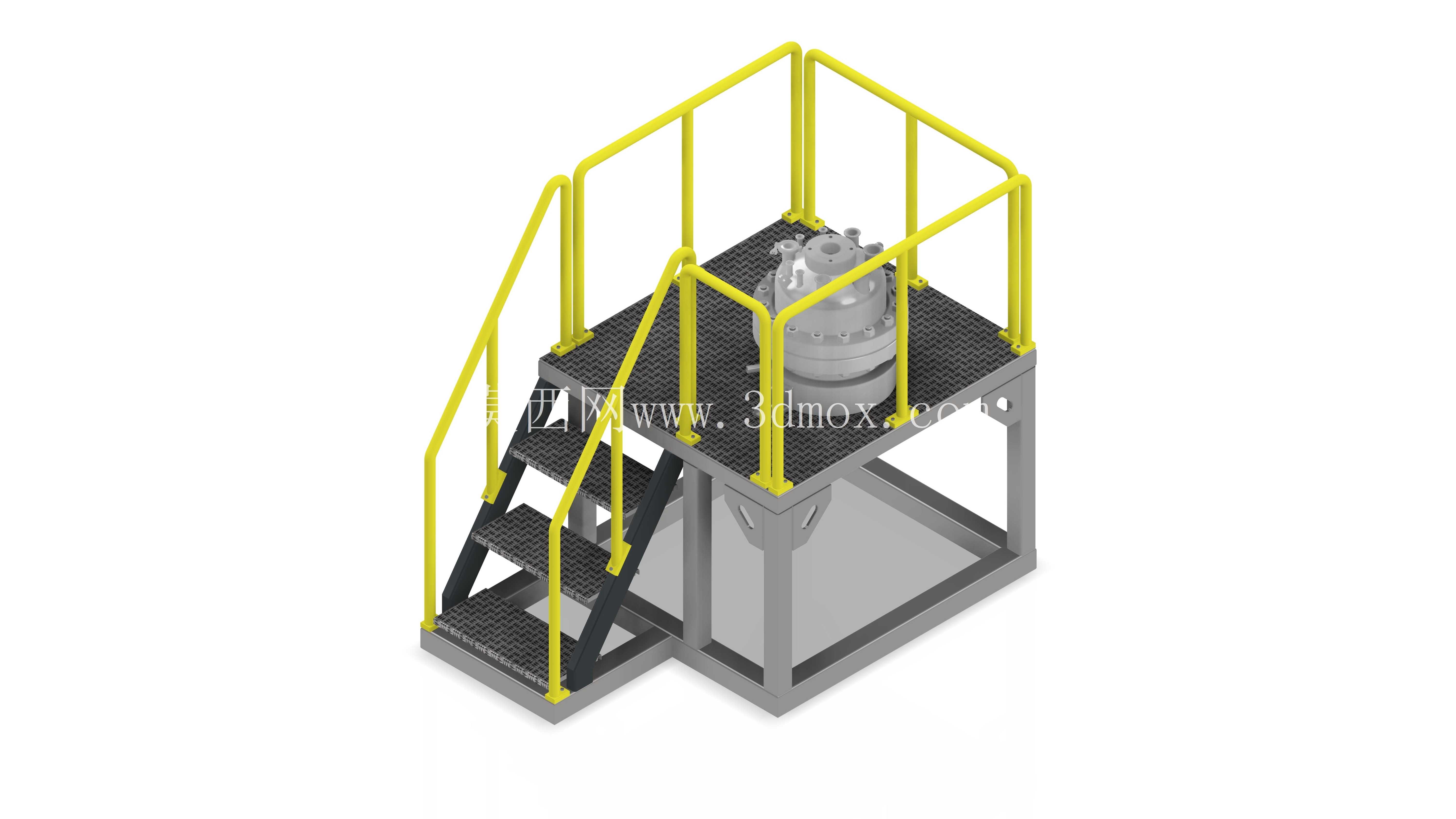

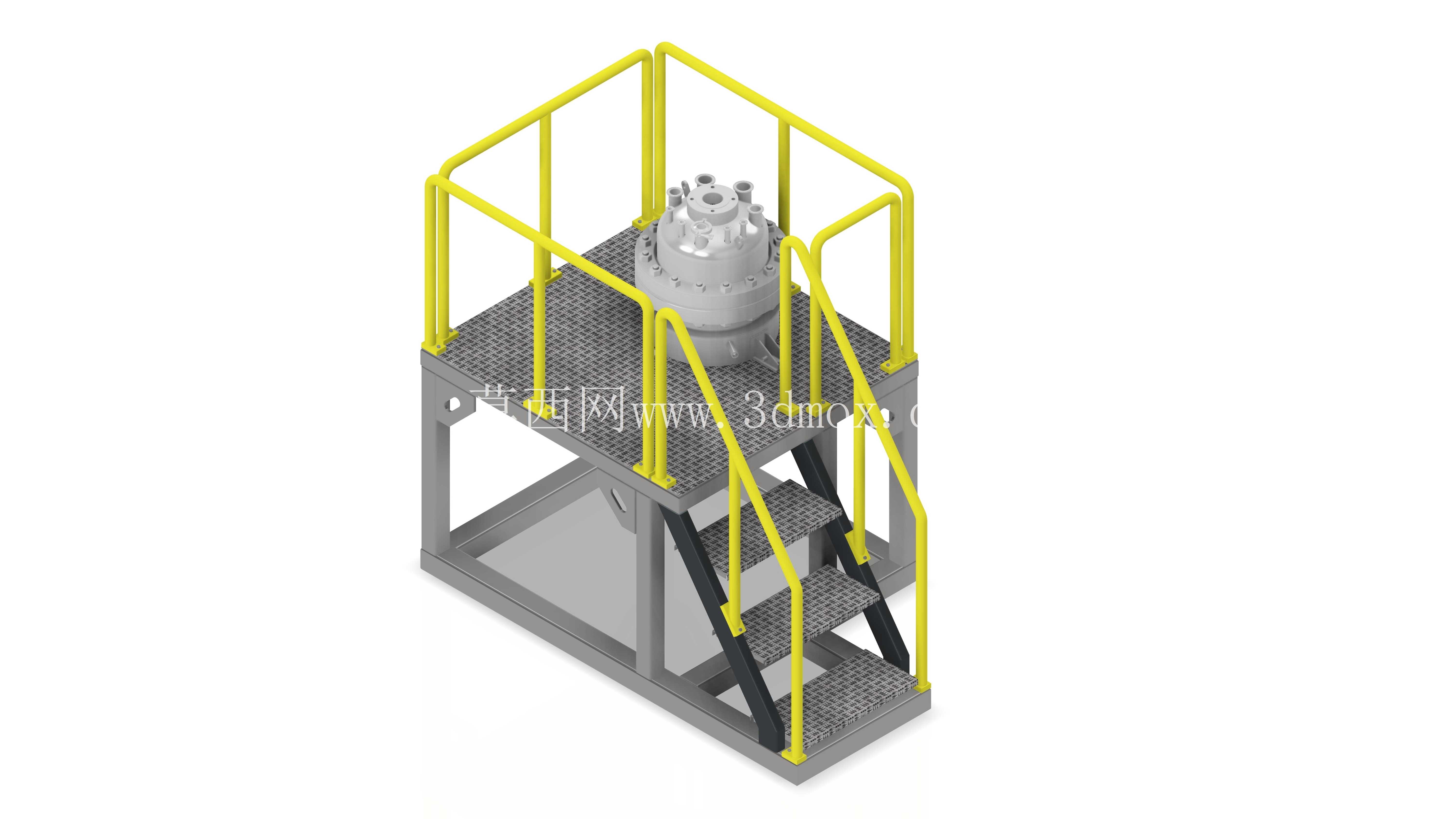

　　从结构设计逻辑来看，平台框架采用型钢焊接成型，整体落地式支撑直接固定在车间硬化地面上，不需要依附反应器本体做额外受力支撑，避免操作过程中的人员走动、设备检修产生的振动传递到反应器本体，影响高压密封面的密封性能，这一点是很多新手建模时容易忽略的细节——如果把平台和反应器本体做成一体式受力结构，长期交变载荷作用下很容易导致反应器法兰密封面泄漏，引发安全隐患。平台的操作面铺设花纹防滑钢板，所有临边位置都设置了符合安全规范高度的黄色安全防护栏杆，栏杆底部带有踢脚板，防止工具、小零件从平台边缘坠落砸伤地面人员；配套的斜钢梯踏步同样采用防滑花纹板制作，梯段两侧设置扶手，梯身与平台框架、地面支撑做刚性连接，踏步的倾角、宽度都按照人体工程学要求设置，人员携带工具上下时不会出现磕碰、踏空的问题。

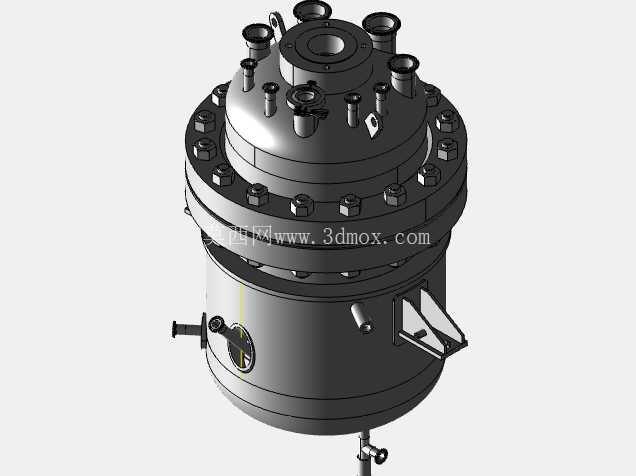

　　反应器本体采用高压容器结构设计，顶部封头集成了加氢进气口、催化剂加料口、压力表接口、安全阀接口、搅拌机构安装位、温度传感器接口等全部工艺管口，建模时还原了法兰连接的螺栓分布、密封面结构，能清晰看到各个管口的方位、间距，方便工艺设计人员对接管路走向，避免管路安装时出现干涉。从安装边界尺寸来看，整套装置的占地范围包含钢梯延伸段，整体长宽尺寸控制在合理范围内，不需要占用过大的车间空间，平台的操作面高度刚好与反应器顶部封头的操作位置齐平，人员站在平台上不需要踮脚或者弯腰就能完成所有顶部阀门、仪表的操作；反应器本体底部采用支腿支撑固定在地面，支腿高度预留了底部出料口的操作空间，方便对接出料管路、安装出料阀门，也方便日常巡检时检查底部密封点的泄漏情况。

　　在建模细节处理上，平台的栏杆连接、钢梯的踏步固定、框架的型钢拼接位置都还原了实际焊接结构的连接形式，没有出现不符合加工工艺的虚接、错面问题；反应器本体的壁厚、法兰厚度都按照高压容器的常规设计比例还原，能直观体现设备的承压属性，不会出现薄壁、轻量化的错误结构。对于结构设计从业者来说，这套模型可以直接参考用来做同类型中小容积加氢反应器的配套平台设计，不需要重新从零开始搭建平台框架、校核操作空间；对于设备选型人员来说，能直观看到整套装置的占地尺寸、操作空间需求，提前在车间布局时预留好安装位置、检修通道，避免设备进场后才发现空间不足、操作距离不够的问题；对于三维建模学习者来说，可以参考这类工业设备的建模逻辑，先从实际使用需求出发梳理结构，再逐一还原各个部件的连接关系，而不是只做外观相似的空壳模型。实际生产场景中，这类带操作平台的加氢反应器通常布置在车间的防爆区域内，平台的所有钢结构都需要做防静电接地处理，建模时预留的接地端子安装位也在结构细节里有所体现，方便后续电气专业对接接地系统设计；另外平台的载荷设计按照人均操作载荷加检修工具载荷预留，完全满足日常操作、定期检修时的承重需求，不会出现平台变形、晃动的问题。反应器的搅拌机构从顶部封头垂直插入，建模时还原了搅拌轴的密封结构安装位，方便后续对接机械密封的选型安装，这也是加氢反应器的核心结构点——高压工况下的轴封如果出现泄漏，很容易引发氢气外泄爆炸，因此结构设计时密封位的安装尺寸、同轴度要求都在模型里做了准确还原，能直接用来核对密封件的安装空间。
