带方形安装法兰的阶梯式金属支撑轴座

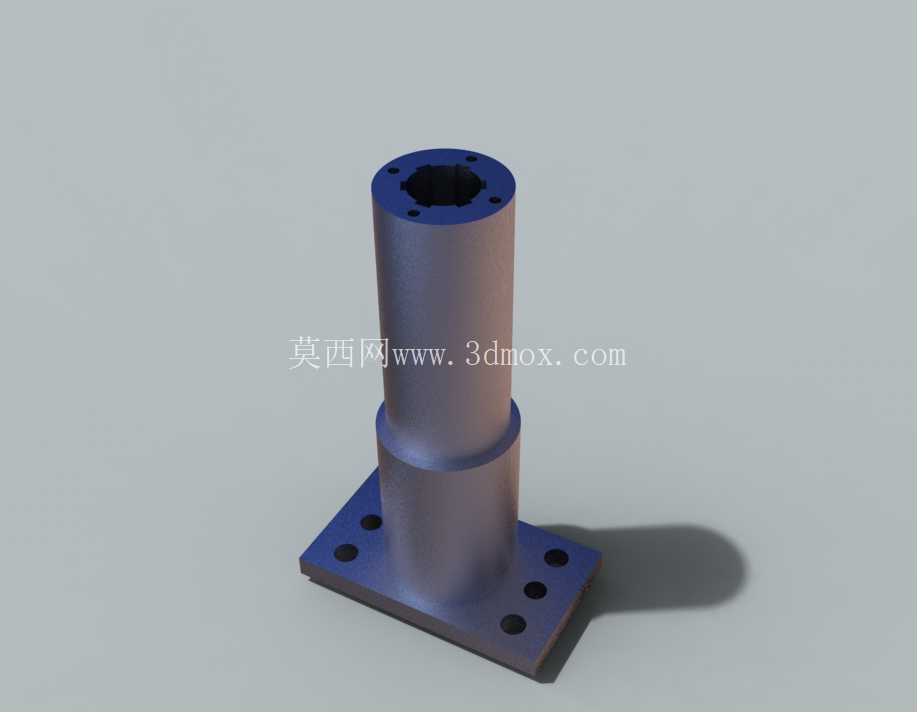

　　该构件为铸造工艺成型的阶梯式支撑轴座，主要应用于中小型传动设备、工装夹具的轴系定位场景，承担径向载荷传递与轴向定位功能，常见于轻工输送线、小型机床辅机、自动化检测设备的转轴支撑工位，可适配光轴、花键轴等多种轴端的安装固定需求。从结构设计逻辑来看，底部采用方形法兰安装形式，法兰面共设置6个安装通孔，对称分布于法兰四角与侧边位置，安装孔位采用等距公差设计，可适配常规M6-M8规格的内六角螺栓紧固，安装时法兰底面与设备安装基面完全贴合，依靠螺栓预紧力实现构件整体的防松固定，法兰边缘做了小尺寸倒角处理，避免铸造飞边对安装平面度造成影响，同时减少装配过程中的锐边划伤风险。主体部分采用两级阶梯轴套结构，下段轴套直径大于上段，形成轴向定位台阶，该台阶面可作为轴件安装时的轴向限位基准，装配时轴肩与台阶面贴合即可确定轴件的轴向安装位置，无需额外加装定位挡圈，简化装配工序。上段轴套顶端设置内孔安装位，内孔周边均匀分布6个螺纹孔，用于安装轴端压盖或者密封端盖，可根据使用场景选配防尘圈、油封等密封件，适配有粉尘、少量切削液飞溅的车间作业环境。

　　设计过程中针对铸造工艺做了多处适配优化，所有轴套与法兰连接位置均设置了铸造圆角，避免应力集中导致的铸件开裂问题，同时减少铸造时的冷隔缺陷；轴套内外壁的拔模斜度控制在1:50范围内，既满足砂型铸造的起模要求，也不会对后续机加工的余量造成过多浪费，机加工阶段仅需对法兰安装底面、轴套内孔、顶端螺纹孔位置进行精加工，其余非配合面保留铸造毛坯面，在保证装配精度的前提下控制加工成本。

　　从安装边界来看，法兰的方形轮廓尺寸决定了该构件的最小安装平面尺寸，安装时需在基面预留至少超出法兰边缘10mm的操作空间，方便螺栓的拧紧作业；构件整体高度方向的尺寸可适配轴端伸出长度在30-50mm范围内的轴系安装，若轴端伸出长度超出该范围，可通过加装调整垫片的方式补偿轴向尺寸差。实际使用过程中，该轴座的径向承载能力主要由下段较粗的轴套结构承担，可承受最大1200N的径向载荷，适用于中低速、轻载的传动场景，若应用于有冲击载荷的工位，可在法兰与安装基面之间加装减震橡胶垫，抵消部分冲击振动，延长构件使用寿命。

　　内孔与轴件的配合推荐采用H7/h6间隙配合，装配时可涂抹少量锂基脂降低装配阻力，同时起到初期润滑防锈的作用；顶端的端盖安装螺纹孔采用均匀分布设计，端盖压紧力可均匀作用于密封件，避免出现密封偏磨导致的泄漏问题。针对铸造后的时效处理环节，设计要求铸件成型后进行自然时效72小时以上，消除铸造内应力，避免后续机加工或者使用过程中出现构件变形，影响轴孔与安装面的位置精度；非加工表面需进行喷丸处理，去除氧化皮与铸造粘砂，表面喷涂防锈底漆，适配车间常规的防锈使用要求。
