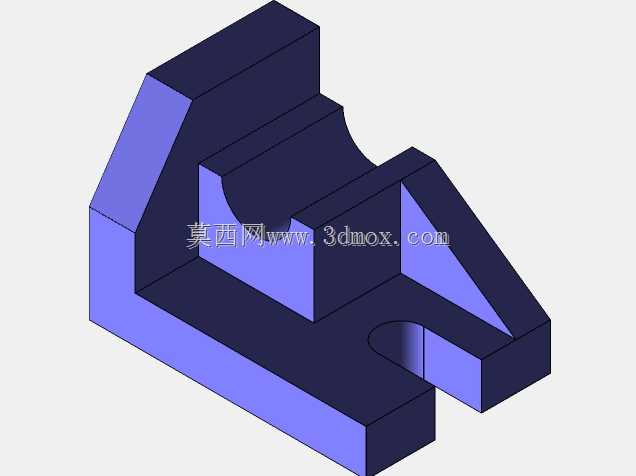

SolidWorks入门练习用组合式机械基座构件

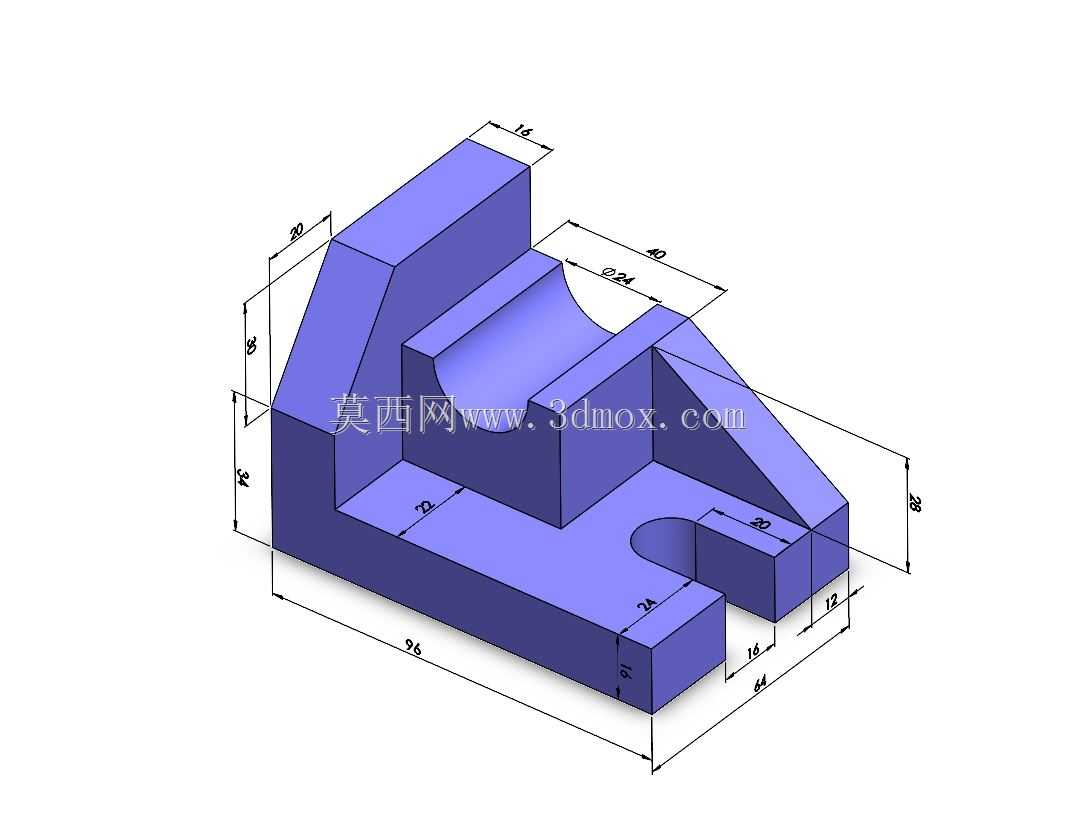

该构件是面向三维建模入门训练设计的典型机械基座类练习构件，还原了工业场景中通用安装基座的核心结构特征，可帮助初学者快速掌握实体拉伸、切除、圆角等基础建模操作的逻辑，理解机械零件从二维草图到三维实体的转化思路。从实际工业应用场景来看，这类带多安装位、异形槽结构的基座，常作为小型自动化设备、检测工装的承载底座使用，可在其平面区域安装固定传感器、小型执行元件、导向组件等功能部件，上方的半圆弧凹槽可用于容纳圆柱类杆件、辊轴或者管线，侧边的斜向结构既可以避让相邻设备的运动部件，也能作为加强筋提升基座整体的抗形变能力，底部的凸台结构可嵌入安装台面的定位槽内，实现快速装配定位，减少安装时的调整工作量。从设计思路来看，该构件采用自底向上的拉伸建模逻辑，首先绘制底部L型的主体轮廓，通过基础拉伸得到基座的主体承载结构，再依次叠加后侧的立板结构、中部的弧形槽凸台、右侧的斜向支撑块，最后通过切除特征加工出底部的半圆缺口、侧边的定位槽，所有结构的尺寸标注都遵循机械制图的规范，各特征之间的定位尺寸清晰，没有冗余的几何约束，能够让初学者清晰理解每个结构的定位逻辑与加工顺序。从外形尺寸与安装边界来看，该构件整体长度为96单位，总宽度为44单位，总高度为50单位，后侧立板的厚度为14单位，中部弧形槽的半径为24单位，底部凸台的高度为15单位，右侧安装凸台的长度为19单位、宽度为10单位，底部半圆缺口的半径为10单位，所有安装面的边界都做了明确的尺寸界定，安装时可根据这些尺寸预留对应的装配空间，避免与周边部件发生干涉，各承载平面的平整度要求统一，能够保证安装在其上的功能部件的定位精度，整体结构没有尖锐的棱角，非安装边都做了小尺寸的圆角处理，既符合实际零件的加工工艺要求，也能避免安装调试过程中划伤操作人员。这类练习构件的结构完全贴合实际工业零件的设计逻辑，没有为了增加建模难度刻意设计无意义的复杂特征，初学者在完成建模的过程中，不仅能掌握软件的基础操作，还能同步建立机械结构设计的基本思维，理解零件结构与实际功能、加工工艺之间的关联，为后续设计实际工业用机械零部件打下扎实的基础。
