蛤式长条铰接连接结构件

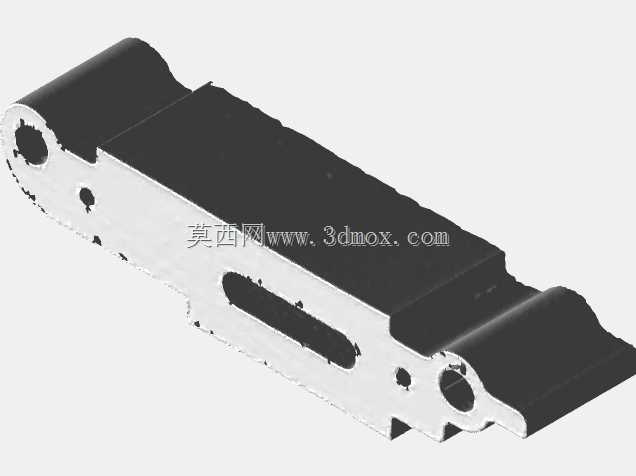

该结构件属于长条型铰接类连接五金构件，主要应用在需要实现两段部件绕固定轴做小角度开合转动的机械装配场景中，常见于小型工装夹具的开合臂、轻型输送设备的侧边挡料铰接架、民用五金的折叠支撑结构、小型自动化设备的活动防护挡板连接部位，能够在有限的安装空间内为两个相对转动的部件提供稳定的铰接支撑，同时承担一定的径向载荷与小幅轴向窜动限位作用。从功能特性来看，构件两端分别设置了同轴的铰接安装孔，孔位周边做了加厚凸台处理，能够提升铰接销轴安装后的结构强度，避免长期转动磨损导致孔位变形失效；构件主体沿长度方向设置了长条形腰型槽，既可以减轻构件自身重量，降低装配后的整体负载，也能够为配套的锁紧件提供行程调节空间，适配不同安装间距的对接需求；构件侧边分布的多个小型定位孔，可用于安装定位销或者紧固螺丝，实现构件与相邻安装面的精准对位，防止铰接转动过程中构件自身出现移位。从设计思路来看，该构件采用了不对称的截面构型，一侧为平整的安装贴合面，能够与对接的平面构件完全贴合，保证安装后的接触稳定性，另一侧做了阶梯式的加厚凸起，在不额外增加整体宽度的前提下提升了构件的抗弯强度，应对铰接部位受到的侧向弯折力；两端的铰接孔做了同轴度公差约束设计，保证销轴穿入后转动顺畅无卡滞，腰型槽的边缘做了倒角处理，避免调节锁紧件位置时出现刮蹭卡顿，所有外露棱边均做了小圆角过渡，既能够去除加工毛刺提升装配安全性，也能减少应力集中点，提升构件长期往复转动下的疲劳寿命。从安装边界来看，构件整体为细长条构型，长度方向尺寸远大于宽度与厚度方向尺寸，安装时需要保证两端铰接孔的轴线与转动平面垂直，贴合面与对接构件的安装面完全贴合，腰型槽的长度方向与调节行程方向保持一致，两端铰接孔的中心距为固定安装尺寸，装配时需要匹配对应长度的铰接销轴，销轴与孔位采用间隙配合保证转动灵活性，侧边定位孔的位置与对接构件的定位孔位一一对应，安装后构件的转动范围内无其他结构干涉，能够实现预设角度范围内的顺畅开合动作，整体结构紧凑，安装占用空间小，适合在空间受限的铰接连接场景中使用。
