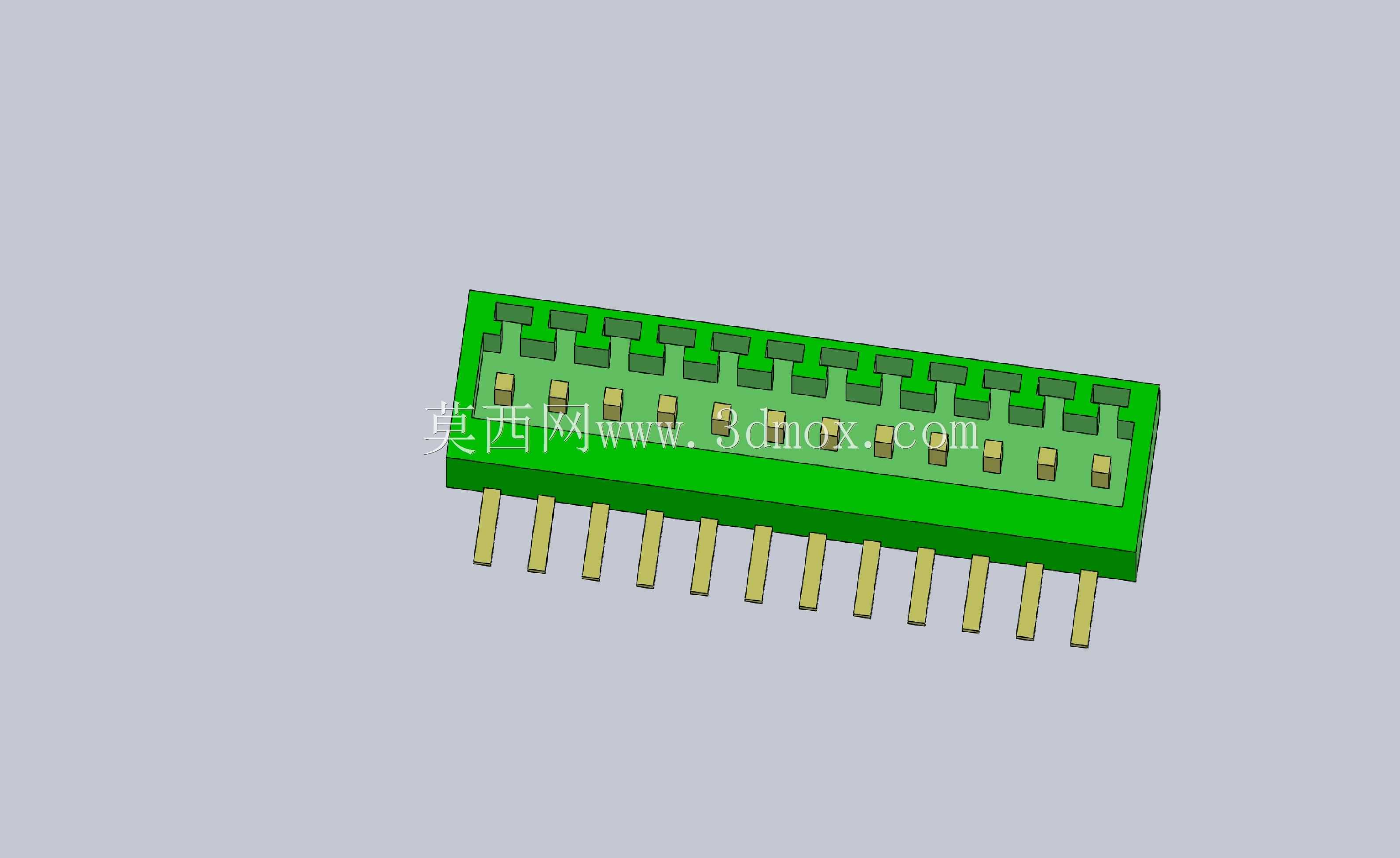

2.54间距插入式接线端子结构设计

这款插入式接线板是电子电路连接场景中应用极为广泛的基础互联部件，核心服务于印制电路板与外部线束的可靠信号、小电流传输需求，常见于工控控制板、消费电子主板、仪器仪表内部电路、电源模块等场景，承担板端线路的分接、互联与信号中转功能，是电子装联环节不可或缺的基础连接元件。产品采用2.54毫米标准针距设计，这一间距是行业通用的板端连接标准尺寸，能够完美适配市面绝大多数通用PCB板的焊盘孔位布局，无需额外定制板件即可完成匹配安装，大幅降低了电路设计阶段的适配成本与装联阶段的操作难度。从功能特性来看，该接线板采用直插式安装结构，插针为平直规整的长直结构，插装时可直接穿过PCB板对应的预制焊盘孔，通过波峰焊或手工焊即可完成与板件的牢固固定，插针与塑壳的结合处做了防松卡位设计，能够避免焊接或插拔过程中插针出现移位、倾斜甚至脱落的问题，保障长期使用过程中的连接稳定性。塑壳主体采用绝缘阻燃的工程塑料材质，既能够为相邻插针提供可靠的电气绝缘隔离，避免相邻引脚间出现爬电、短路风险，也能在焊接高温环境下保持结构形态稳定，不会出现受热变形、引脚偏移的问题。设计过程中，首先围绕通用互联的兼容性需求确定了标准2.54毫米的针距参数，确保产品可以适配通用面包板、标准PCB焊盘以及同规格的配套接插件；其次对插针的排布做了等距公差控制，每根插针的中心距偏差控制在极小范围内，避免出现插装时个别针脚无法对准孔位的问题；塑壳内部的插针固定槽做了阶梯式卡位结构，插针装配到位后会被卡槽牢牢固定，承受常规插拔力时不会出现松动退针的情况。从安装边界来看，产品整体为长条形规整结构，塑壳主体的宽度、高度都控制在极小尺寸范围内，贴板安装后不会占用过多板上空间，能够适配高密度布板的紧凑安装需求；插针伸出塑壳底部的长度经过精准核算，既能够保证穿过常规厚度PCB板后露出足够的焊接长度，也不会因伸出过长导致焊后针脚修剪工作量增加，同时插针的伸出端做了规整的端面处理，插装时可以顺畅对准焊盘孔，不会出现毛刺卡滞的问题。在实际使用过程中，这类接线端子既可以作为板端固定座，搭配对应规格的排线插头实现线束与板件的快速插拔连接，也可以直接作为焊板接线柱，将外部线束直接焊接在插针上实现永久式线路连接，能够灵活适配不同装联需求的应用场景，其稳定的结构设计与标准的尺寸参数，能够保障在常规温湿度环境、小电流信号传输场景下长期保持可靠的连接性能，降低电路系统因连接故障出现失效的概率。
