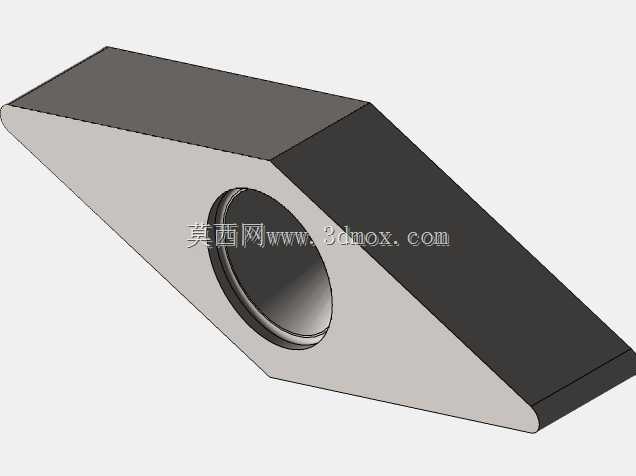

菱形带孔机夹式切削刀片结构设计

该款菱形带孔切削刀片主要应用于金属切削加工场景，适配普通车床、数控车床的外圆车削、端面车削及仿形车削工序，可针对碳钢、合金钢、铸铁等多种常见金属工件完成粗加工、半精加工切削作业，是机械加工领域切削刀具系统中的核心消耗部件，直接决定加工过程的切削效率与工件最终成型精度。从实际用途来看，这类刀片通过配套的刀杆夹紧结构固定在车床刀架上，替代传统焊接式硬质合金刀具，刀片磨损后可快速更换，无需对刀杆进行整体更换，能够大幅降低刀具使用成本，同时减少换刀过程中的对刀辅助时间，适配批量零件加工的连续生产需求。在功能特性设计上，刀片采用菱形几何构型，拥有两个对称的主切削刃与刀尖角结构，单次安装可完成两个方向的进给切削，当一侧切削刃达到磨损阈值后，只需松开夹紧结构将刀片旋转180度即可使用另一侧全新切削刃，有效提升刀片的材料利用率；刀片中心开设的通孔为安装定位孔，与刀杆上的定位销、压紧螺钉配合，能够实现刀片的精准定位与可靠夹紧，即使在大进给量、高切削速度的重载切削工况下，也能避免刀片出现移位、崩飞的问题，保障加工过程的稳定性。设计过程中，工程师重点考量了切削受力分布与排屑需求，刀片的前刀面、后刀面角度经过反复校核，既保证切削刃具备足够的强度应对断续切削的冲击载荷，又能合理控制切削力的传导方向，降低切削过程中的振动；菱形的长刃结构能够适配大切深的走刀需求，端部的刀尖圆弧经过优化，可在保证切削锋利度的同时，减少已加工表面的残留面积，提升工件的表面加工质量。从外形尺寸与安装边界来看，该刀片属于紧凑型机夹刀片规格，整体菱形轮廓的长宽比例适配常用的45度偏刀刀杆安装槽尺寸，中心安装孔的直径与标准压紧螺钉规格匹配，安装时无需对刀杆进行额外修磨，可直接替换同规格的其他牌号刀片；刀片的厚度经过强度校核，能够承受常规车削工况下的切削热与切削力载荷，安装后刀片的刀尖高度与刀杆基准面的尺寸公差控制在极小范围内，更换刀片后无需大幅调整刀架高度即可快速进入加工状态，能够有效适配自动化生产线的快速换刀需求，减少设备停机等待时间。
