数控转塔车床完整结构三维设计模型

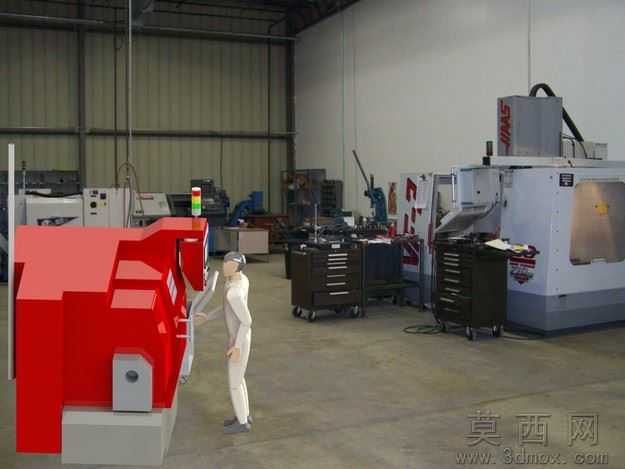

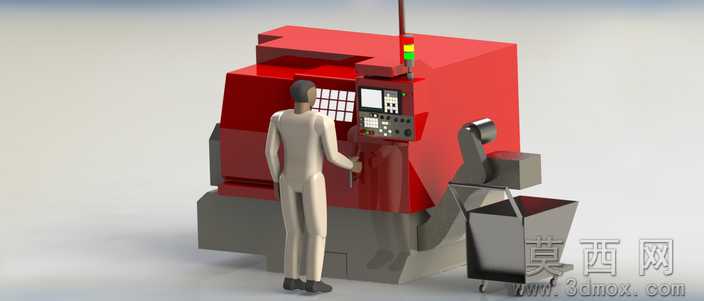

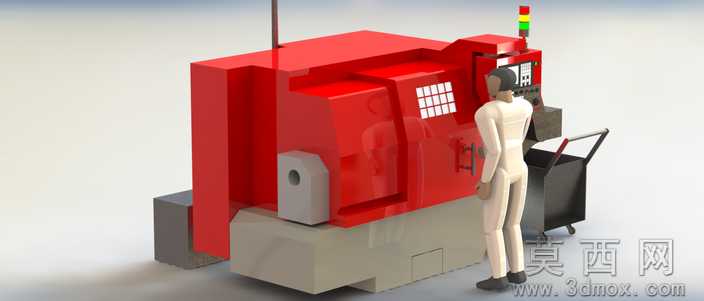

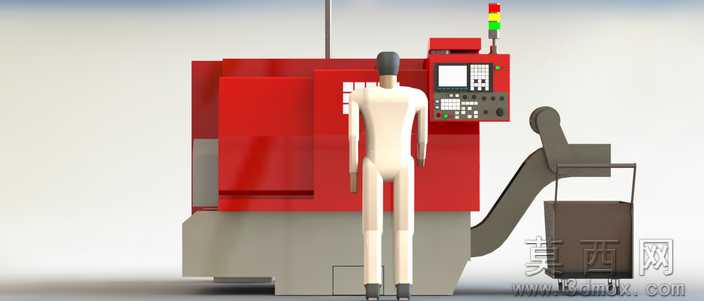

本模型为数控转塔车床的全结构三维设计成果，建模阶段遵循从核心功能部件到外围防护系统的递进流程：首先完成主轴箱、转塔刀架、进给导轨等核心传动部件的参数化草绘，通过拉伸、旋转、布尔运算等基础特征构建零件基体，再对导轨滑块、轴承安装位、刀塔定位槽等精密配合部位进行公差适配的细节建模，最后完成外防护钣金、操作面板、排屑装置、三色警示灯等辅助部件的装配约束，全程严格按照真实机床的尺寸比例1:1还原，各部件间的装配间隙、运动行程均符合实际设备的物理参数。参数设计层面，模型匹配真实机床的性能指标：床身采用适配meehanite铸铁的结构刚度参数，主轴支撑部位对应双滚子轴承与角接触球轴承的安装尺寸，导轨副设定宽滑动导轨的导向精度参数，转塔刀架预留8工位刀具安装接口，同时配置可选配的芯片输送机安装位，冷却系统管路按照欧洲进口冷却装置的接口规格设计，额外内置专利结构的额外芯片刮水器安装空间，所有参数均可直接导出用于工程图绘制。渲染材质环节针对不同部件做了真实感还原：床身底座采用铸铁哑光磨砂材质，外防护钣金采用红色金属烤漆材质搭配灰色耐磨喷塑，操作面板设置哑光塑料按键与玻璃显示屏材质，排屑小车采用不锈钢金属质感，导轨、刀塔等运动部件做金属切削面的反光处理，警示灯设置红黄绿三色透光材质，搭配车间地面环境与操作人员参考模型，完整还原设备在生产场景中的真实视觉效果。结构原理上，模型完整呈现数控转塔车床的运行逻辑：宽滑动导轨为刀架进给提供高稳定性支撑，主轴系统通过高精度轴承组合保障回转精度，自动润滑系统覆盖所有滑动导轨与滚珠丝杠的供油点位，转塔刀架可实现多工位刀具的自动转位切换，排屑装置可将加工产生的切屑输送至配套集屑车，冷却系统可对加工区域实现精准冲屑冷却，可选配的排屑输送机构可适配自动化生产线的排屑需求。软件兼容方面，模型提供STEP、IGES通用中间格式，可兼容Pro/Engineer Wildfire及更早版本、SolidWorks2012及后续更新版本，同时附带渲染效果图文件，不同软件平台打开后均可保留完整的装配结构与零件特征，不会出现特征丢失、装配错位等问题。研发教学应用层面，该模型可作为机床设计课程的教学案例，帮助学习者理解数控车床的整体布局与部件配合关系，也可作为机床改造、生产线布局设计的参考模型，用于虚拟仿真加工场景搭建、机床操作培训课件制作，同时可为中小型机床企业的新产品研发提供结构参考，缩短设计周期，降低前期研发的试错成本。
