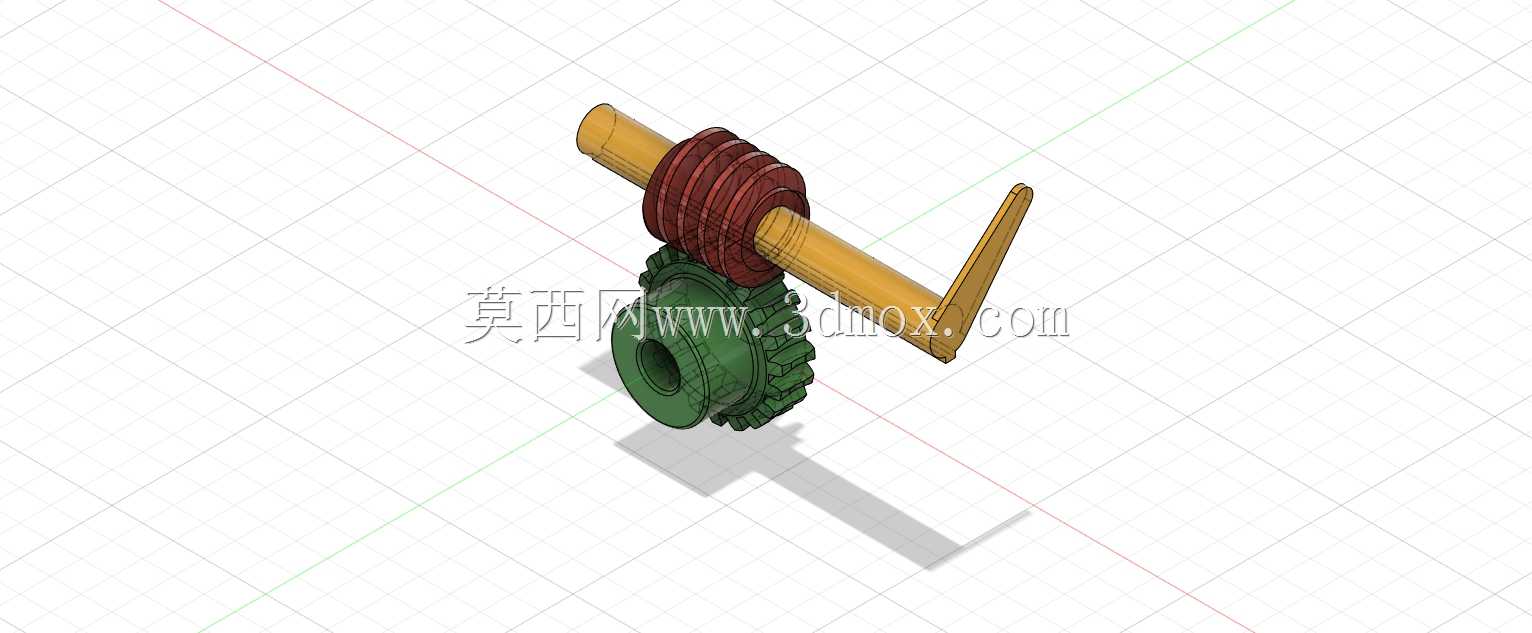

交错轴传动蜗轮蜗杆啮合结构

这套蜗轮蜗杆啮合结构，是机械传动领域里实现交错轴间运动与动力传递的核心构件，常见于两轴空间垂直交错的传动场景，在各类需要大减速比、低输出转速、高输出扭矩的设备中承担核心传动功能，比如小型输送设备的驱动端、轻工机械的进给机构、阀门驱动装置、自动化生产线的分度定位单元、小型起重设备的减速模块中都能见到这类结构的身影，它能在紧凑的安装空间内实现大传动比的动力转换，同时具备反向自锁的特性，可避免负载端反向带动输入端转动，提升设备运行的安全性与稳定性。从功能特性来看，这套结构中蜗杆作为主动件，通过杆体上的螺旋齿面与蜗轮的轮齿持续啮合，将输入端的旋转运动转化为蜗轮端的垂直方向旋转输出，相比普通圆柱齿轮传动，它的啮合接触为线接触，承载能力更强，传动过程更平稳，啮合时的冲击、振动与噪声都更小，适合对传动平稳性有较高要求的工况。在设计思路上，这套结构优先匹配了常用的空间交错轴夹角，将蜗杆的螺旋升角与蜗轮的轮齿螺旋角做了等参数匹配，保证啮合时齿面能够充分贴合，避免出现齿面偏载、卡滞的问题；蜗轮的轮齿采用了沿齿宽方向的弧形包覆设计，能够更好地包裹住蜗杆的螺旋齿面，增大有效接触面积，提升载荷传递的均匀性；蜗杆端部设置的弯折操作结构，可适配手动调试或者手动驱动的使用需求，无需额外加装操作手柄即可完成手动输入操作。从安装边界来看，这套结构的轴向尺寸与径向尺寸都做了紧凑化处理，蜗杆的光轴段预留了足够的轴承安装位，可直接适配标准规格的滚动轴承完成径向与轴向定位，蜗轮的中心设置了贯通的轴孔，可通过键连接与输出轴实现周向固定，安装时只需保证两轴的中心距精度、轴线垂直度误差在允许范围内，即可实现顺畅啮合，无需额外做复杂的齿面修配调整，能够适配多数常规减速传动场景的安装空间要求，不需要对设备原有安装位做大幅改动即可完成替换或装配。
