手钻传动用内花键锥齿轮结构设计

这款锥齿轮是手动钻具传动系统的核心换向构件，主要应用于手持式手动钻孔设备的动力传递链路中，承担着动力传输方向转换的关键作用。在实际作业场景里，当操作人员握持钻具手柄沿垂直方向施加转动力时，该锥齿轮可通过齿面的精准啮合，将输入端的垂直方向旋转运动平稳转换为卡盘端的水平方向旋转运动，以此带动装夹在卡盘上的钻头完成钻孔加工作业，适配小型五金加工、家居装修、户外无电源场景下的手动钻孔作业需求，是手动钻具实现动力换向输出不可或缺的核心传动零件。

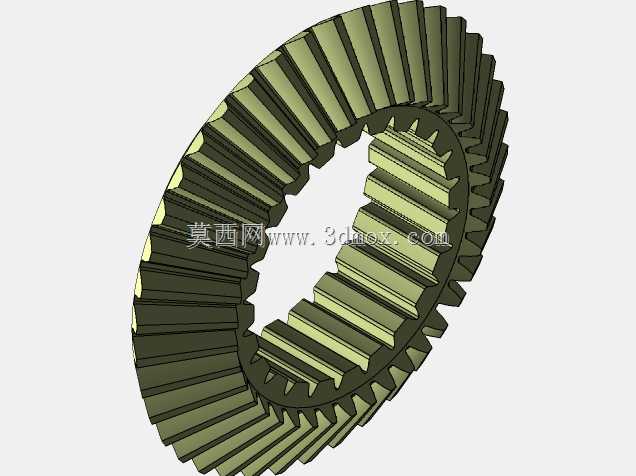

从功能特性来看，该锥齿轮采用内外复合齿形结构设计，外圈为渐开线锥齿结构，齿向沿齿轮锥面均匀排布，可保证啮合过程中齿面接触面积均匀，传动过程中动力损耗更低，换向传动的扭矩传递效率更高，可承受手动钻孔作业中操作人员施加的轴向与径向复合载荷，避免齿面出现崩齿、过度磨损等失效问题；内圈设置直齿花键结构，可与输出轴端的花键轴实现精准配合，保证周向传动无打滑，同时可实现轴向的快速装配定位，降低装配过程中的对位难度，提升整机组装的效率。

在设计思路层面，该锥齿轮的齿形参数经过匹配优化，齿顶与齿根均设置了合理的圆角过渡，可有效降低齿根位置的应力集中系数，提升齿轮的整体抗疲劳强度，能够适应手动钻具作业中频繁启停、载荷波动较大的使用工况；齿轮整体采用环形锥面结构设计，在保证齿面啮合强度的前提下，尽可能缩减了齿轮的整体厚度与重量，适配手动钻具轻量化的设计需求，可降低操作人员长时间持握作业的疲劳感。

从外形尺寸与安装边界来看，该锥齿轮的外圈齿顶圆、内圈花键小径、整体轴向厚度均经过适配性设计，可直接匹配常规规格手动钻具的传动腔安装空间，安装时无需对原有钻具的壳体、传动轴结构进行额外修改，内花键与输出轴的配合公差采用过渡配合设计，既保证装配后传动的同轴度，也便于后期维护时的零件拆卸更换；齿轮的锥面角度经过精准计算，可保证与配对锥齿轮啮合时的传动比稳定，输出转速与扭矩匹配手动钻孔的作业需求，不会出现传动卡滞、换向顿挫等问题，保障钻具作业过程中的操作手感与加工稳定性。
