V型双缸线性传动发动机结构三维设计

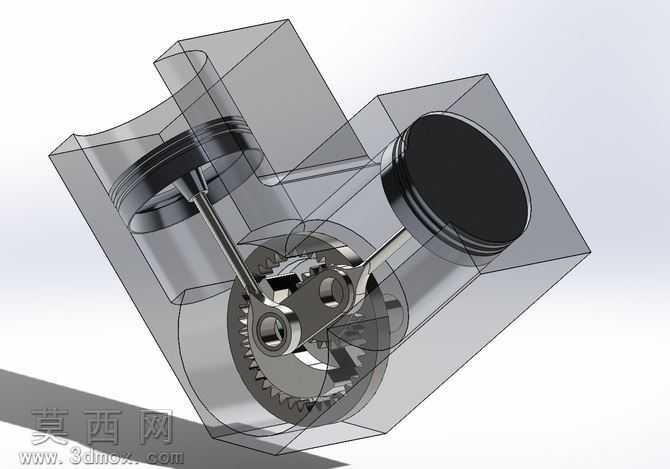

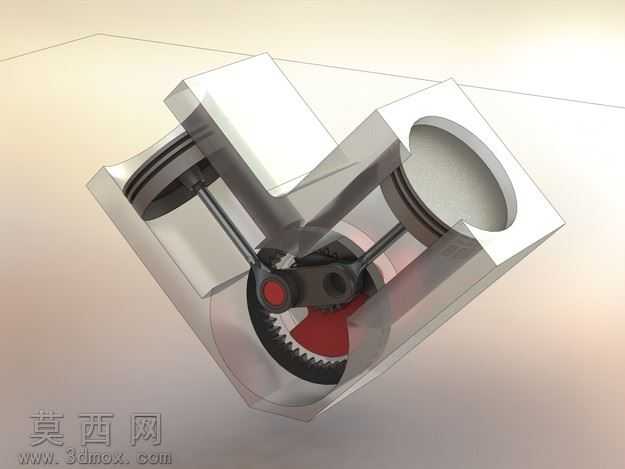

本作品为V型双缸线性传动发动机的三维结构设计，建模过程中严格遵循内燃机动力传递的机械原理，先完成核心传动部件的参数化建模，再逐步装配外围组件，完整还原了该类特殊构型发动机的内部运作逻辑。建模阶段首先对曲轴组件进行精准构建，依据双缸V型布局的相位差设定曲柄销的偏转角度，确保两个活塞的运动行程符合线性传动的设计要求，曲轴上集成的传动齿轮齿形参数经过反复校核，保证齿轮啮合时的传动比精准，无运动干涉。活塞组件建模时还原了活塞环的分层结构、活塞销的连接配合关系，连杆部分采用轻量化的结构设计，两端的轴孔与活塞销、曲柄销的配合公差在建模中预留了合理的装配间隙，还原真实机械装配的精度要求。缸体部分采用半透明的渲染材质设置，既可以清晰展示内部的活塞往复运动轨迹，也能直观呈现缸体V型夹角的布局结构，外部轮廓做了简化的方正处理，重点突出内部传动结构的运作关系。渲染阶段采用柔和的工业白模光影效果，金属部件赋予哑光钢材质感，密封件、活塞环等部件做了差异化的材质区分，透明缸体材质调整了合适的透明度与折射率，避免遮挡内部结构的同时保留缸体的轮廓存在感。设计思路上，该模型重点突出齿轮与曲轴配合实现直线运动输出的特殊结构，区别于常规V型发动机的动力输出方式，建模时特意将齿轮传动组的结构做了外露展示，清晰呈现曲轴旋转运动通过齿轮组转化为线性动力的传递路径，所有运动部件的连接关系都按照实际机械结构做了约束设置，可直观演示双活塞交替往复、带动曲轴旋转、再经齿轮组输出线性动力的完整运作过程，整体结构无冗余设计，每一处部件都服务于动力传递的核心功能，充分展现了该类特殊构型发动机紧凑的布局特点与巧妙的传动设计。
