分体式带盖发动机连杆结构设计

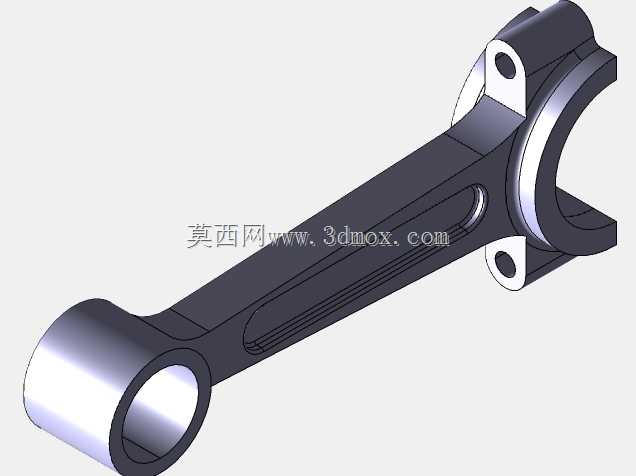

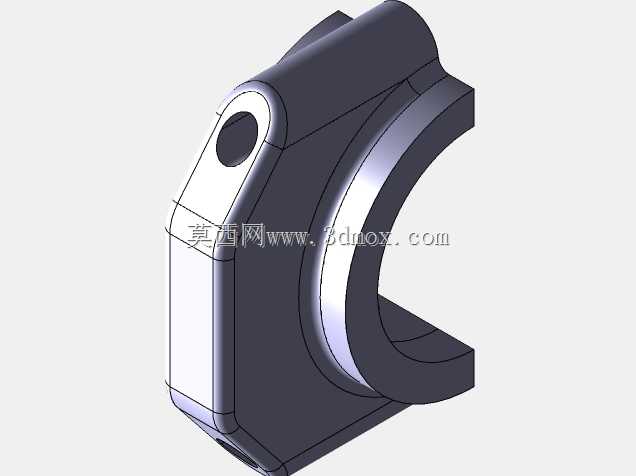

该带盖连杆是内燃机曲柄连杆机构的核心传动部件，主要应用于往复式活塞发动机、通用动力机械的动力传递场景，承担着将活塞往复直线运动转换为曲轴旋转运动的核心功能，在工作过程中需要持续承受交变的气体爆发压力、往复惯性力与旋转惯性载荷，是动力设备中保障动力输出稳定性的关键受力构件。这款连杆采用分体式带盖结构设计，杆身与连杆盖通过定位结构与紧固螺栓实现精准装配，大端孔为剖分式设计，能够在曲轴装配时实现便捷安装，无需从曲轴端部穿装即可完成连杆与曲轴连杆轴颈的配合，大幅降低了发动机装配与后期维保的操作难度。设计过程中针对连杆的受力特性做了针对性优化：杆身采用工字形截面结构，在保证整体结构强度与刚度的前提下，尽可能降低构件自身重量，减少往复运动过程中产生的惯性载荷，降低曲轴端的受力冲击；大小端过渡区域采用大圆弧平滑过渡设计，有效避免应力集中问题，提升构件的疲劳使用寿命，能够适配长时间高负荷的工况运行需求。小端为整圆通孔结构，用于装配活塞销实现与活塞的连接，孔内可适配衬套结构来降低摩擦损耗，提升耐磨性能；大端剖分面采用精准的定位设计，保证装配后大端孔的圆度与尺寸精度，避免装配错位导致的轴颈偏磨问题。从安装边界来看，小端孔径适配常规中小排量动力设备的活塞销尺寸，大端孔径匹配对应规格的曲轴连杆轴颈，杆身长度经过精准核算，能够保证活塞的运行行程符合设计要求，安装时杆身与周边缸体、曲轴平衡块的间隙经过校核，不会在运行过程中出现运动干涉。杆身表面设计有加强筋结构，进一步提升杆身的抗弯抗扭性能，即使在瞬时高爆发压力的工况下，也能控制杆身的变形量在允许范围内，保证大小端孔的形位公差稳定，避免出现轴瓦偏磨、活塞偏缸等故障问题。整体结构兼顾了强度、重量与装配便利性，能够满足通用内燃机、小型动力设备的使用需求，结构设计符合机械传动部件的受力优化逻辑，可直接用于同类产品的设计参考与结构验证。
