多缸内燃机用整体式曲轴结构设计

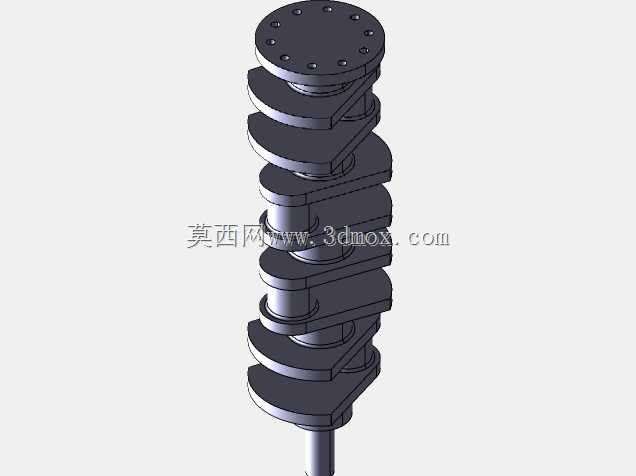

这款曲轴是内燃机动力转换环节的核心传动部件，主要应用在直列多缸往复式内燃机中，覆盖乘用车辆动力总成、小型工程机械动力单元、固定式发电机组动力源等多个应用场景，承担着将活塞往复直线运动转化为旋转扭矩输出的核心功能，是整套动力系统中受力最复杂、工况要求最严苛的零部件之一。从实际使用场景来看，曲轴需要持续承受活塞连杆组传递来的周期性交变燃气冲击力，同时要平衡各缸往复运动与旋转运动产生的惯性力，保证动力输出过程的平稳性，避免整机运行过程中出现异常振动、轴系共振等问题，因此整体结构设计需要兼顾强度、刚度与动平衡性能。本次设计的整体式曲轴采用全支撑结构布局，各曲柄臂之间设置独立主轴颈支撑，能够有效分散做功冲程传递来的冲击载荷，降低轴颈位置的弯曲应力，避免长期高负荷运行下出现轴颈变形、疲劳断裂等失效问题。曲轴顶端设置带均布连接孔的法兰盘结构，用于与飞轮、正时驱动组件进行刚性连接，保证动力输出端的连接同轴度，连接孔采用圆周等距排布方式，可适配标准规格的飞轮连接螺栓，安装时能够通过止口定位快速完成装配对位，降低现场安装的调整难度。曲柄臂采用椭圆形优化截面设计，在保证足够抗弯抗扭强度的前提下，尽可能去除非受力区域的冗余材料，降低曲轴整体旋转惯量，减少内燃机加速过程的动力损耗，同时各曲柄销按照对应缸数的点火间隔角进行相位排布，保证各缸做功冲程的交替衔接顺畅，让输出扭矩的波动幅度控制在合理区间。轴颈位置设计有统一的润滑通道布局，润滑油可通过机体主油道进入主轴颈内部油道，直达各曲柄销工作面，在轴颈与轴瓦之间形成稳定的压力油膜，降低高转速运行下的摩擦磨损，延长部件的使用寿命。设计过程中充分考虑了安装边界的适配性，各主轴颈直径、曲柄销直径、轴向定位尺寸均匹配主流中小排量多缸内燃机的机体安装尺寸，无需对机体结构进行额外改造即可完成适配替换，曲轴轴向总长度、回转半径均经过严格校核，安装后不会与机体内部、油底壳等周边部件发生运动干涉，能够满足高转速、高负荷的持续运行工况要求。
