M10x1.5规格机用直槽丝锥结构设计

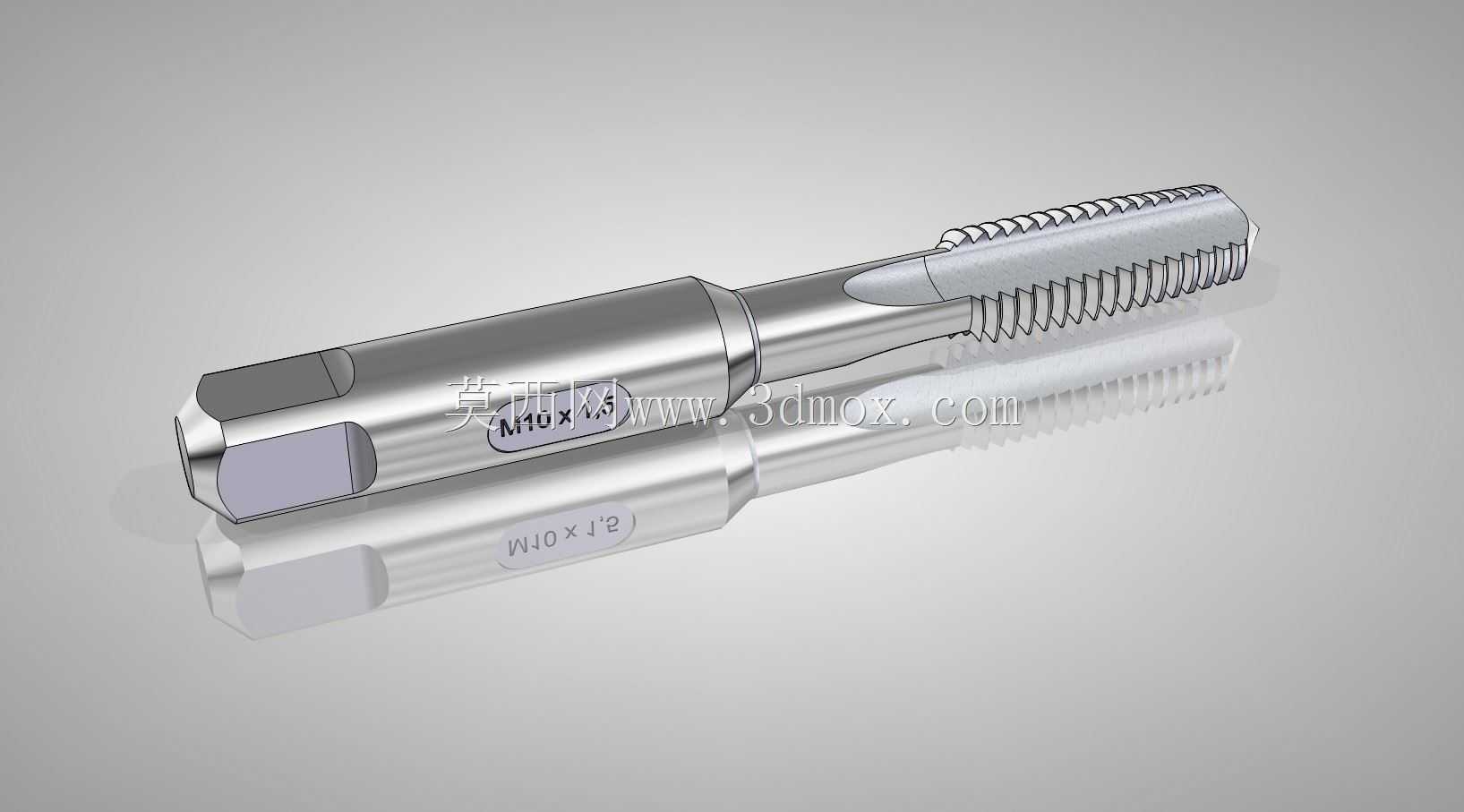

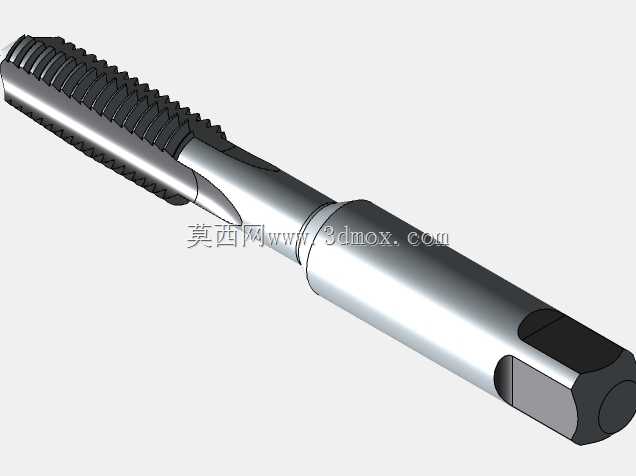

这款M10x1.5规格的直槽机用丝锥，是金属内螺纹加工领域应用极为广泛的切削刀具，主要适配普通车床、钻床、攻丝机以及加工中心等设备，可完成碳钢、合金钢、铸铁、有色金属等多种常见工件材质的内螺纹攻制作业，在通用机械装配、五金零部件生产、设备维修、模具加工等场景中都承担着核心的螺纹成型作用，是中小规格公制细牙螺纹加工的常用刀具选型。从实际加工用途来看，该丝锥主要用于加工公称直径10mm、螺距1.5mm的公制细牙内螺纹，这类螺纹常应用在液压管路接头、薄壁零部件连接、精密仪表组件装配、汽车小部件紧固等对螺纹密封性、连接强度有均衡要求的场景，相比同公称直径的粗牙螺纹，细牙螺纹的螺距更小、牙型高度更低，攻丝过程中对工件本体的切削余量更小，更适配壁厚较薄的工件加工需求，能有效避免攻丝时工件开裂、螺纹滑牙等问题。在功能特性设计上，这款丝锥采用经典的直槽排屑结构，槽型沿刀体轴向平直分布，加工过程中切屑可沿直槽顺畅排出，尤其适配短切屑材质的攻丝作业，能有效减少切屑堵塞槽道、刮伤已加工螺纹表面的问题；切削部分采用合理的锥角设计，将攻丝初始阶段的切削载荷均匀分配到多个刀齿上，降低单齿切削受力，既提升了攻丝过程的稳定性，也能延长刀具的连续使用寿命；柄部采用标准方尾结构，可与各类通用丝锥夹头可靠配合，传递切削扭矩时不会出现打滑问题，装夹便捷且定位精度稳定，能有效保证攻丝过程的同轴度，避免螺纹出现偏斜、牙型不全等加工缺陷。设计过程中，工程师严格遵循公制螺纹的牙型公差标准，对切削齿的前角、后角做了适配通用加工场景的优化，前角设计兼顾了切削锋利度与刀齿强度，既保证切削过程轻快省力，减少攻丝时的扭矩负载，也能避免刀齿在加工硬质材料时出现崩损；后角的合理设计减少了刀齿后刀面与工件已加工表面的摩擦，降低攻丝过程的发热与刀具磨损，同时校准部分的齿形严格匹配螺纹标准参数，可对加工出的螺纹进行精准修型，保证最终成型的螺纹精度满足通用装配要求。从外形尺寸与安装边界来看，这款丝锥的总长度、切削段长度、校准段长度、柄部直径以及方尾尺寸均匹配通用刀具装夹标准，可适配市面上绝大多数常规规格的丝锥夹套，不需要额外定制专用装夹配件即可直接上机使用；刀体的最大外径严格控制在螺纹公称直径的合理公差范围内，攻丝前预钻底孔直径适配8.5mm的标准底孔尺寸，加工时不会出现扩孔过量、螺纹牙型饱满度不足的问题，同时刀具的整体刚性经过优化，在常规攻丝深度范围内不会出现刀体颤振、弯折的情况，可稳定完成深度不超过2倍螺纹公称直径的内螺纹加工作业，满足绝大多数常规零部件的螺纹加工需求。
