通风打孔盘式制动机构总成设计

该制动机构主要应用于乘用车辆、轻型商用车辆的前轮或四轮制动系统中，是车辆行驶安全系统的核心执行部件，承担着车辆行驶过程中的减速、驻车以及紧急工况下的制停功能，通过摩擦副的滑动摩擦将车辆行进的动能转化为热能耗散，实现车辆速度的可控调节，相比传统鼓式制动器拥有更好的散热效率与制动线性度，在连续制动工况下不易出现热衰退现象，能够为车辆提供稳定可靠的制动输出。

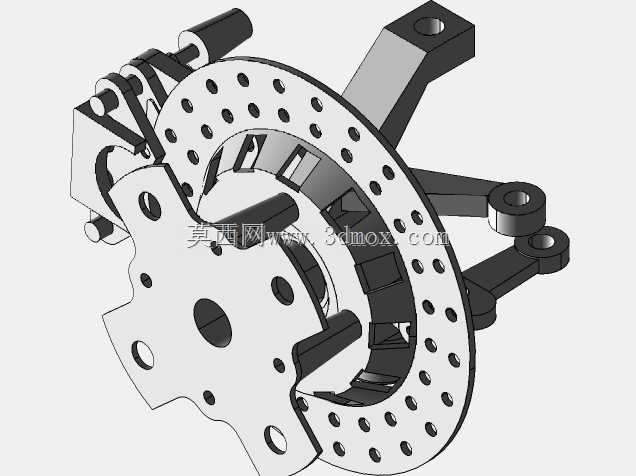

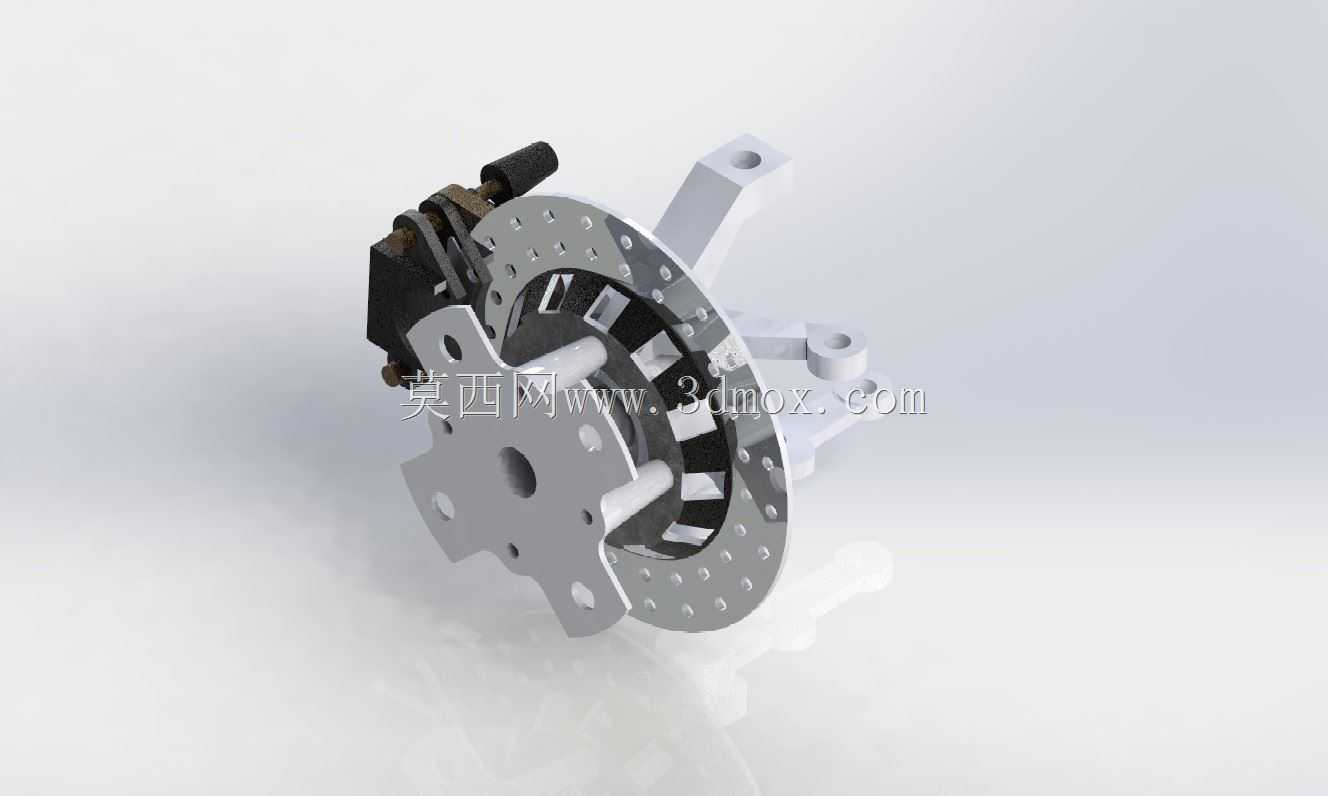

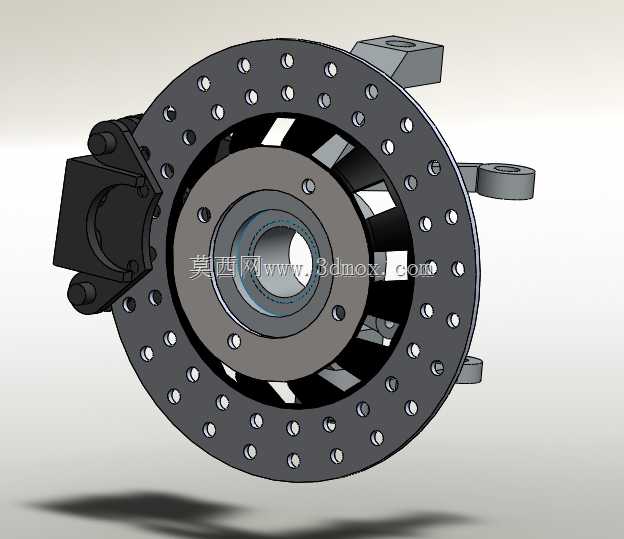

产品采用浮动钳盘式结构设计，制动盘为通风式结构，盘面均匀排布多组圆形通风散热孔，内部设置径向导流风道，车辆行驶过程中气流可顺着风道穿过制动盘内部，快速带走摩擦产生的热量，有效降低连续制动时的盘面温度，避免制动效能因高温出现衰减。制动卡钳布置在制动盘一侧，通过安装支架与车辆转向节固定连接，卡钳内置的活塞可在制动液压力推动下，推动两侧摩擦片压紧制动盘端面，依靠摩擦力实现制动动作，卡钳的浮动结构可自动补偿摩擦片磨损带来的间隙变化，保证制动踏板行程始终处于合理区间。

设计过程中优先考虑了安装适配性与结构强度，制动盘中心的定位轴孔与轮毂轴承安装位尺寸匹配通用乘用车轮毂单元参数，盘面的螺栓安装孔采用节圆标准排布，可直接适配多数同级别车型的轮毂安装接口，无需额外改动安装位。卡钳的安装支耳预留了标准螺栓过孔，安装位置与转向节的安装凸台完全匹配，整体装配后制动盘端面跳动量控制在极小范围内，可避免制动过程中出现方向盘抖动的问题。

外形设计上，制动盘采用大直径打孔设计，既提升了摩擦接触面积，也通过打孔结构排出摩擦产生的粉尘，避免粉尘在摩擦片与盘面之间堆积影响制动效果，同时打孔结构也降低了制动盘的整体自重，减少了簧下质量，提升车辆的悬挂响应性能。整体结构的安装边界充分考虑了轮毂内部的空间余量，装配后不会与轮毂辐条、防尘挡板等周边部件发生运动干涉，可适配多数16寸及以上规格的乘用车轮毂使用。
