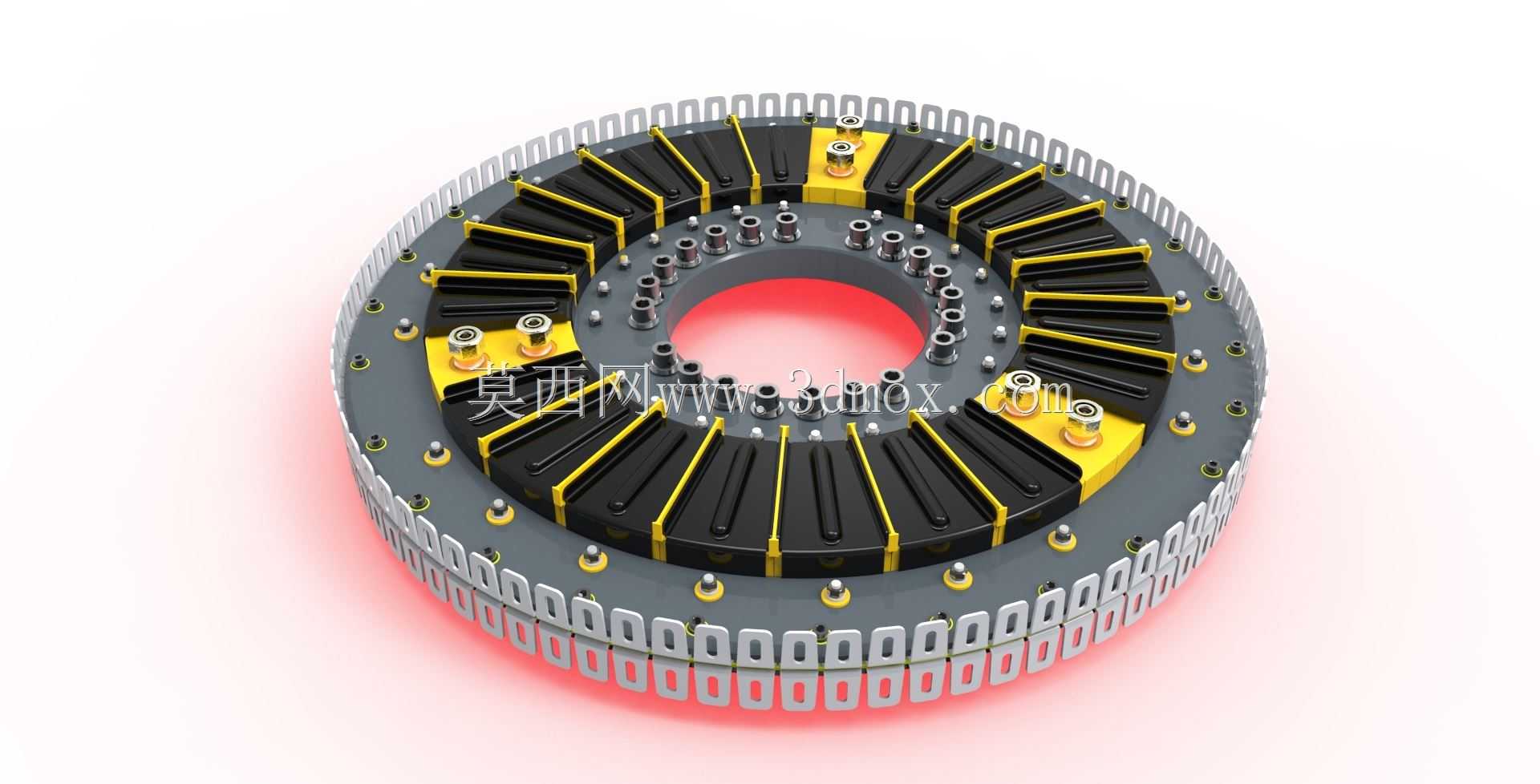

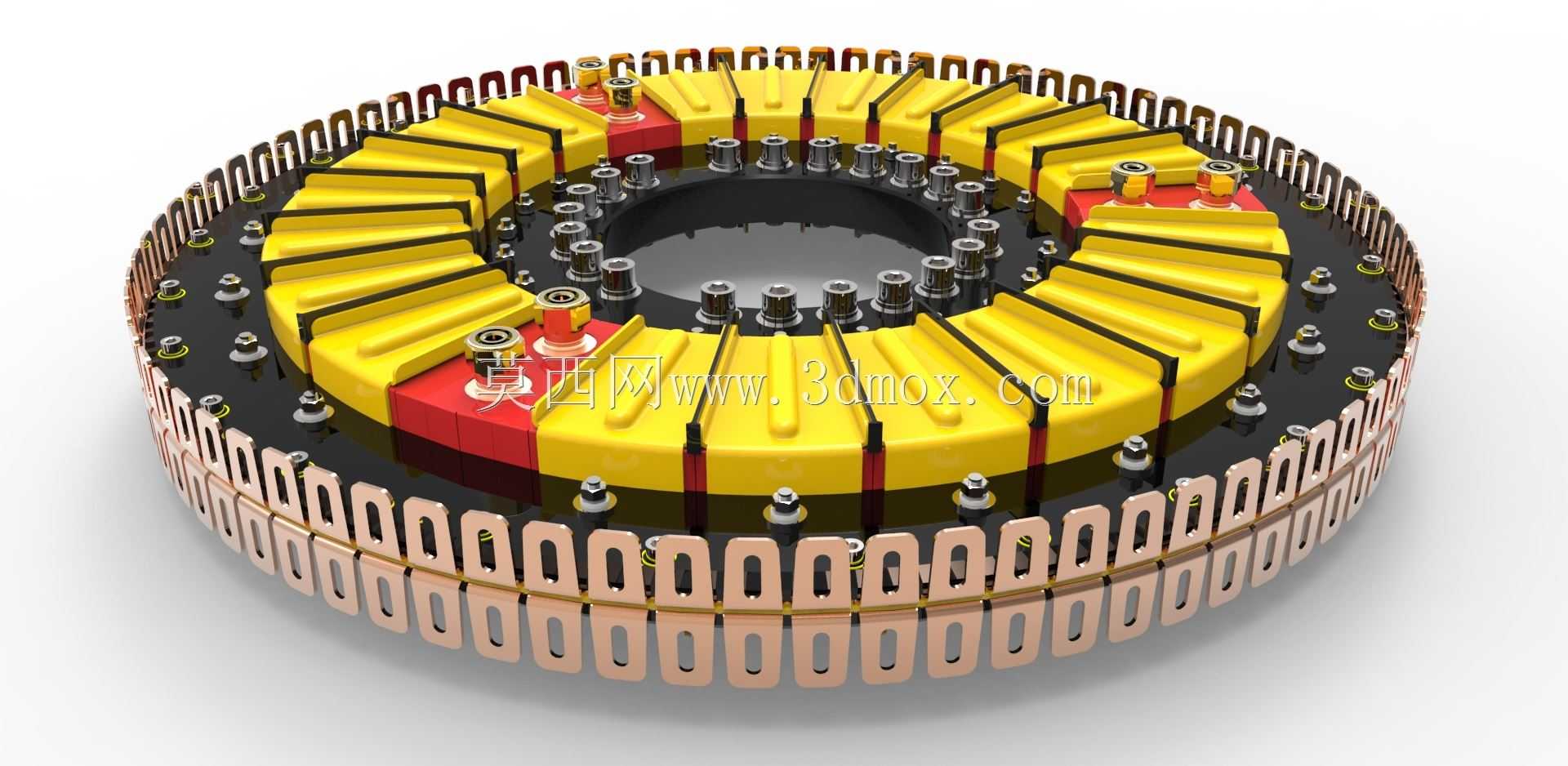

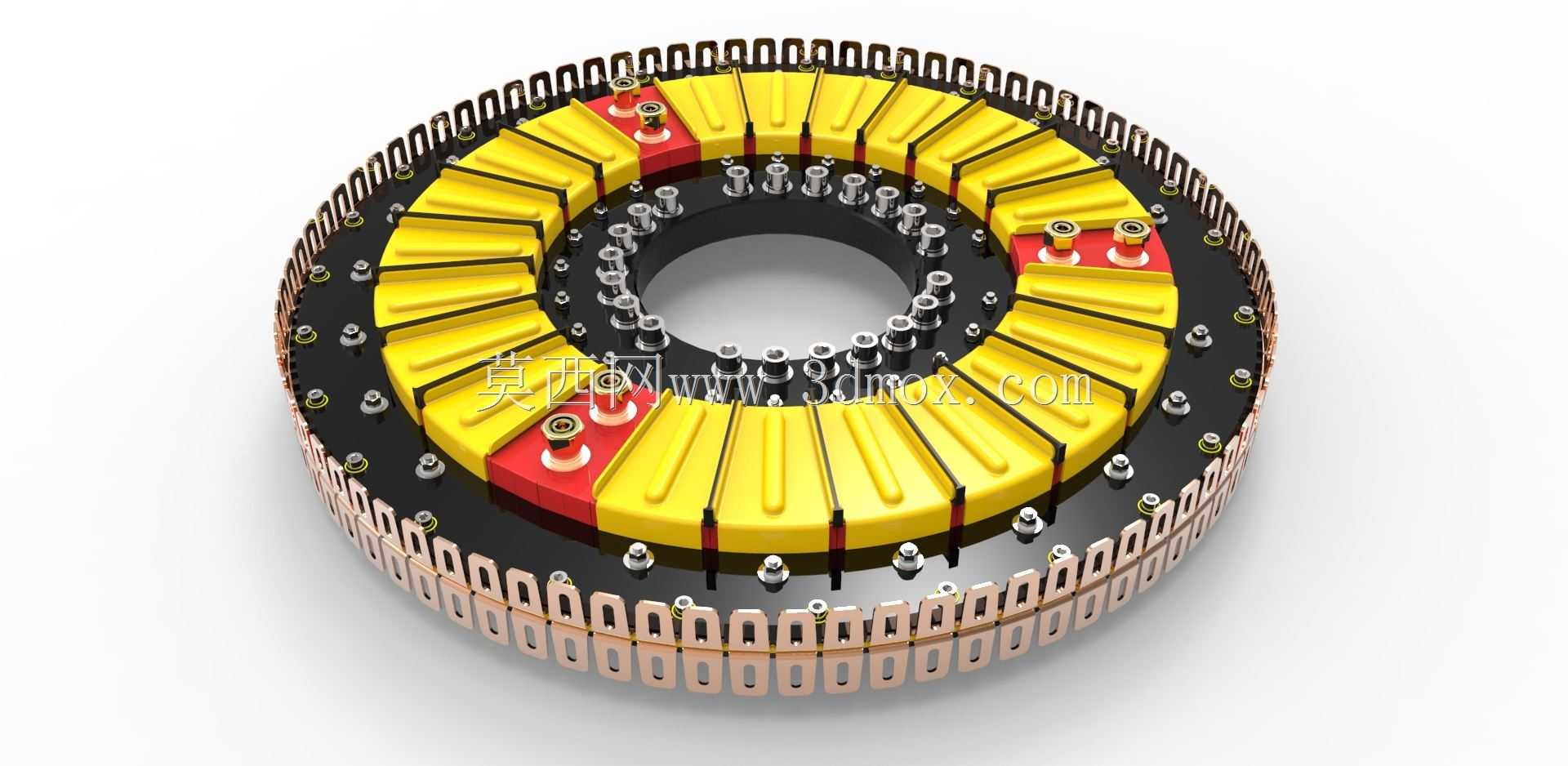

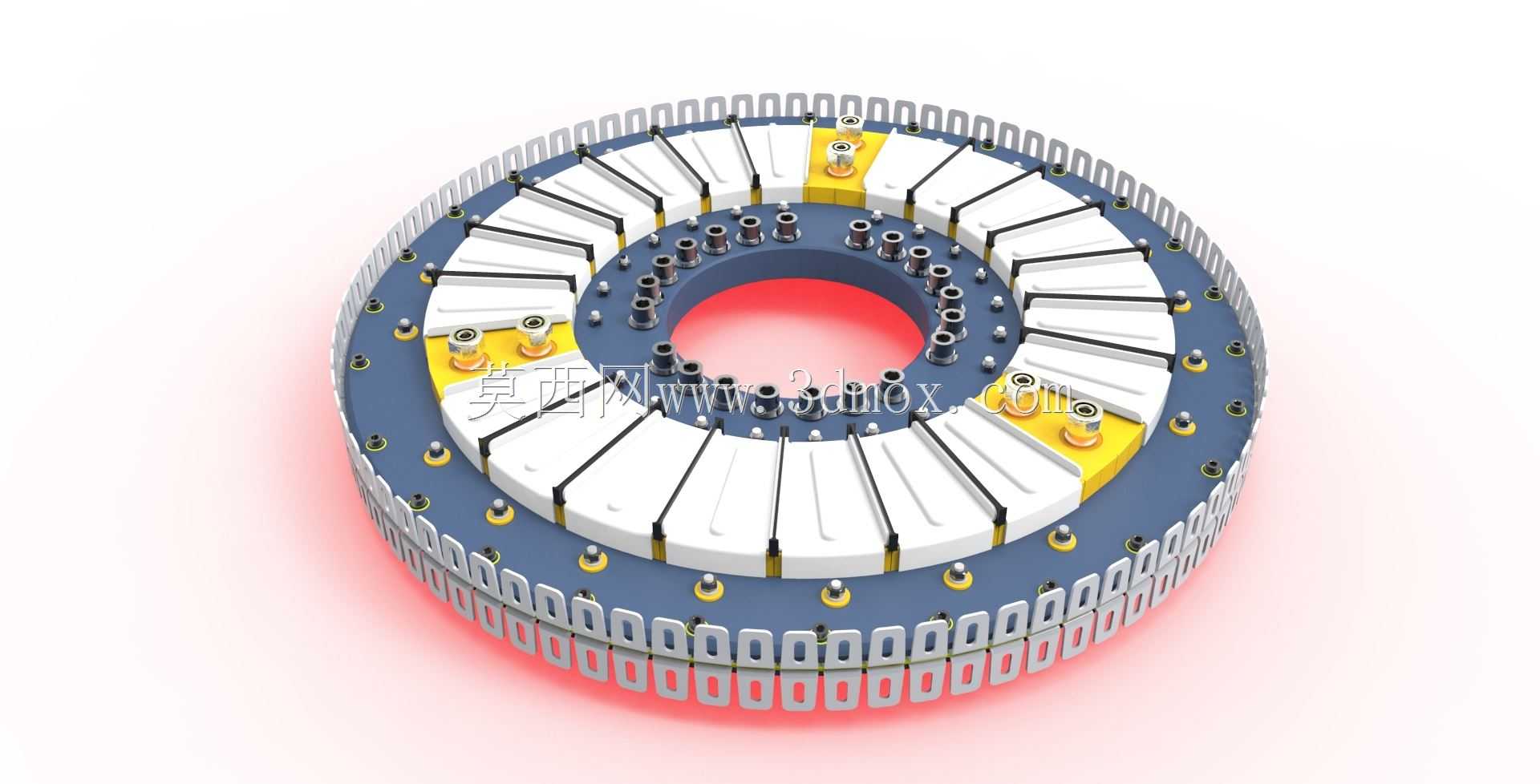

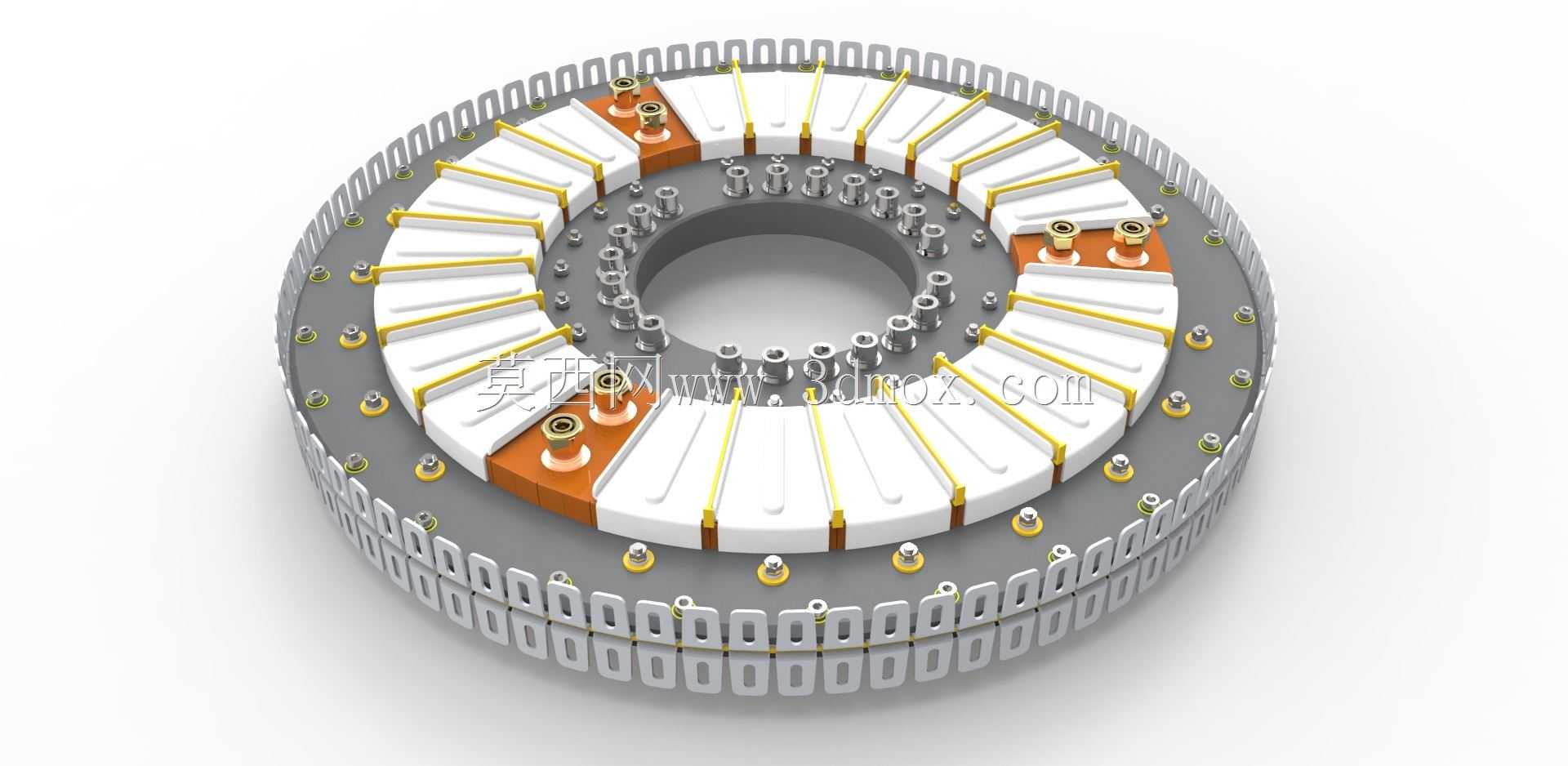

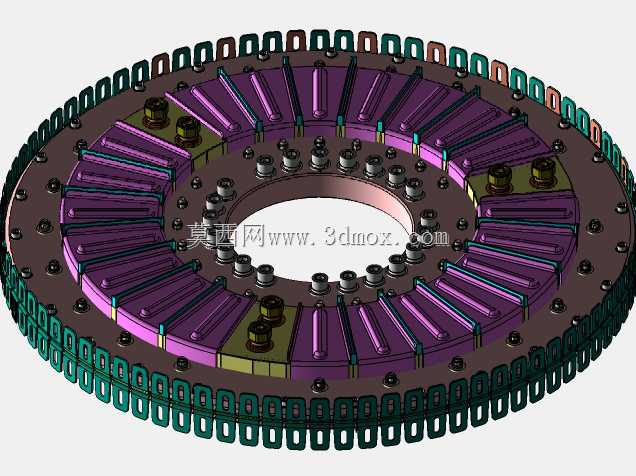

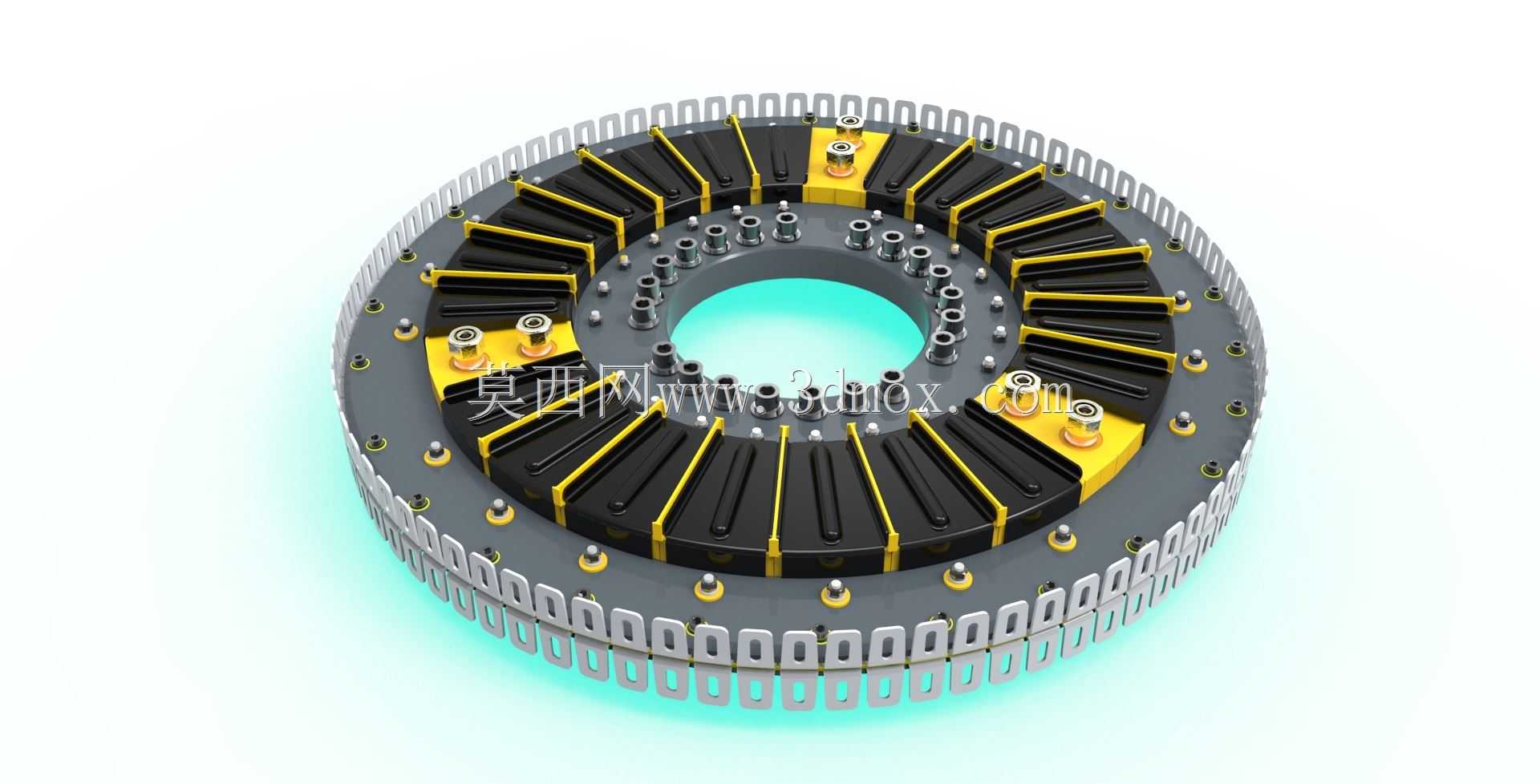

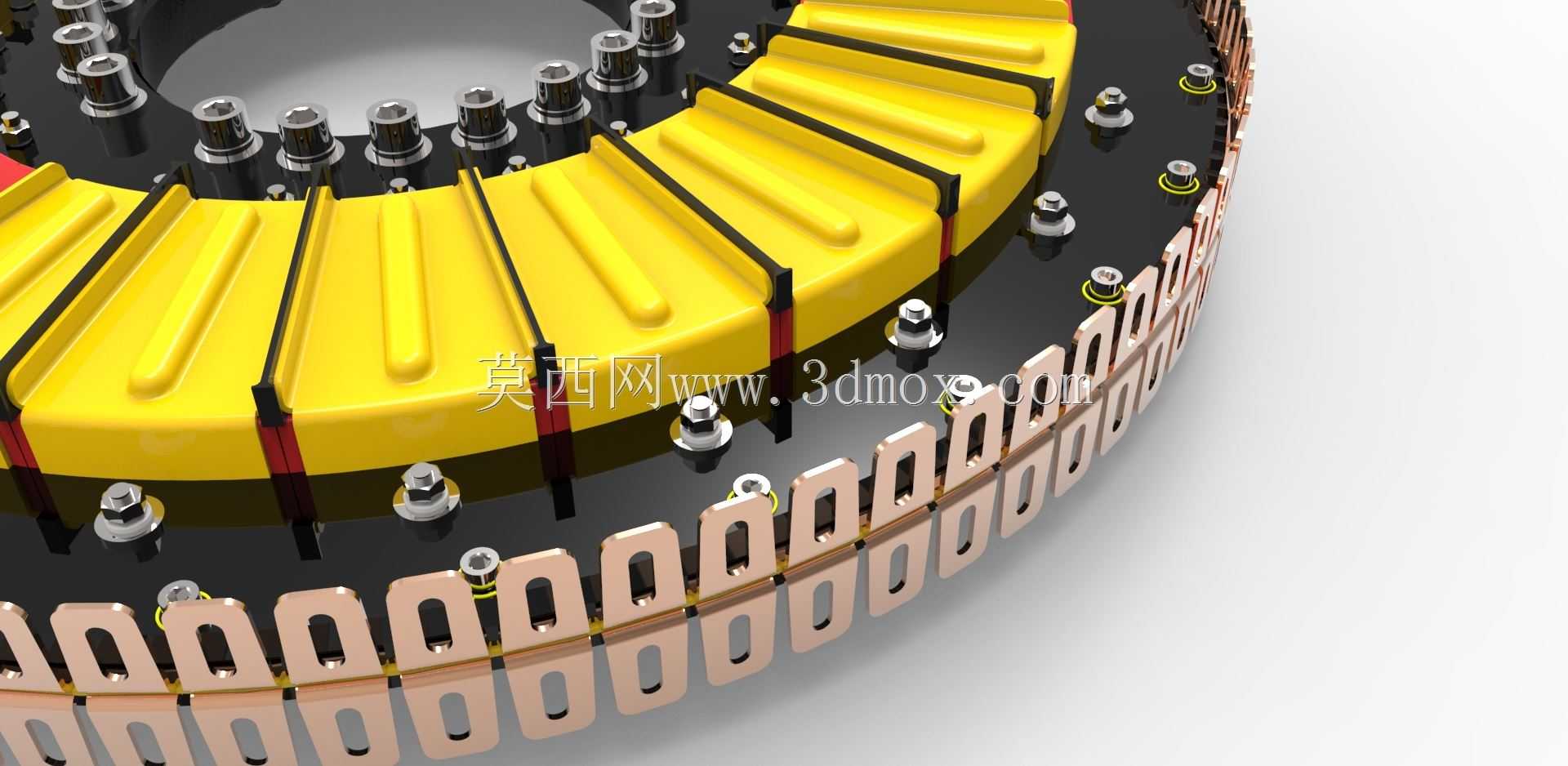

环形功率脉冲变压器结构设计

这款环形结构的功率脉冲变压器，主要面向高功率脉冲电源系统、特种工业发电设备、高压脉冲调制场景设计，可在大功率脉冲工况下完成电能的脉冲转换与电压匹配，为负载提供符合参数要求的脉冲功率输出，常见于特种工业供电、脉冲功率试验装置、大功率励磁系统等应用场景中，承担着脉冲能量传递、电压幅值变换、前后级电路隔离的核心作用。从功能特性来看，该产品采用环形对称排布的绕组结构，能够有效降低漏感与分布电容，提升脉冲信号的传输保真度，减少脉冲前沿的畸变问题，适配高重复频率、大峰值电流的脉冲工作需求；多组独立绕组沿环形骨架均匀分布，可通过不同接线端子的组合实现多档位电压输出，灵活匹配不同负载的供电参数要求，绕组外侧设置的绝缘防护结构，能够在高压工作环境下保障绕组间、绕组与铁芯间的绝缘可靠性，避免高压击穿风险。在设计思路上，这款变压器优先考虑了脉冲工况下的电磁兼容性与散热需求，环形结构本身具备磁路闭合度高、磁漏小的天然优势，均匀排布的绕组可以让工作过程中的热量沿圆周方向均匀散发，避免局部热点的产生；外层的连接端子采用对称布局设计，既方便生产过程中的绕组接线作业，也便于后期现场安装时的线缆接驳，端子周边设置的绝缘隔离结构，能够防止相邻端子间出现飞弧、短路问题。从安装边界来看，该产品采用中心通孔的环形安装结构，可通过中心定位孔配合紧固件完成与安装基座的同轴固定，整体圆周方向的对称结构无需额外考虑安装方位的匹配问题，外围的接线端子沿径向均匀排布，预留了充足的线缆弯折与接线操作空间，安装时只需保障基座平面的平整度与同轴度，即可完成设备的固定，整体结构紧凑，空间利用率高，能够在有限的安装空间内实现大功率脉冲变换的功能需求，适配各类集成度较高的脉冲电源设备内部安装要求。
