腰型双凸台同轴孔连接基座结构设计

该腰型双凸台连接基座是紧凑型机械传动系统中常用的定位支撑构件，主要应用在小行程往复传动机构、小型同步带张紧调节单元、轻型连杆传动副的末端固定场景中，常见于桌面级自动化输送模组、小型包装设备的进料调节机构、轻工机械的张紧轮安装工位，能够在有限的安装空间内为两个同轴排布的转动副提供稳定的支撑基准，同时依托腰型外轮廓的结构特性，适配小范围的安装位置调整需求，避免传统方形基座在紧凑布局中出现的边角干涉问题。

从实际用途来看，该构件主要承担两个核心功能：一是为穿装在两个凸台内孔中的转动轴、销轴或者张紧螺栓提供垂直方向的支撑定位，保证两个安装孔的同轴度精度，避免转动件运行过程中出现偏磨、卡滞的问题；二是依托自身的块状实体结构，将传动副运行过程中产生的径向载荷、小幅振动均匀传递到安装基面，减少局部应力集中，提升整套传动机构的运行稳定性。

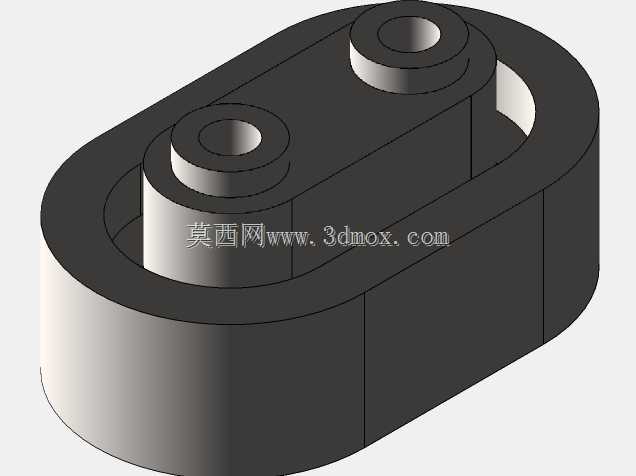

在功能特性设计上，该基座采用一体化实心铣削成型的结构逻辑，两个带同轴通孔的圆柱形凸台沿腰型座体的长度方向对称排布，凸台高度高于座体上表面，既能够增加内孔的有效配合长度，提升轴类零件安装后的接触刚度，又能在座体内部留出半开放的空腔区域，为穿装在孔内的传动件端部、锁紧螺母或者垫片留出避让空间，避免装配过程中出现零件顶死的问题。座体外轮廓采用长圆形腰型结构，两端为半圆弧过渡，没有尖锐的直角边角，一方面能够降低构件在紧凑安装空间内的装配干涉概率，另一方面圆弧过渡的结构能够减少应力集中点，在承受交变径向载荷时不容易出现边角开裂的问题。

设计过程中重点考量了安装边界与配合精度的平衡：两个凸台的内孔保持严格的同轴度公差，孔壁预留了适合精密配合的加工余量，能够适配间隙配合或者过渡配合的销轴、螺栓安装需求；凸台的外径尺寸根据内孔的受力载荷做了匹配设计，保证孔壁有足够的厚度承受径向挤压力，不会因为壁厚过薄出现受力变形；座体的整体厚度根据常见的轻型传动载荷设定，底部为完全平整的安装贴合面，能够保证和安装基面的充分接触，安装时可以通过腰型轮廓两侧的空余空间布置压紧螺栓，或者依托内孔穿装固定件完成锁紧，整体安装占用空间远小于同载荷等级的方形安装座，非常适合布局紧凑的小型机械单元使用。
