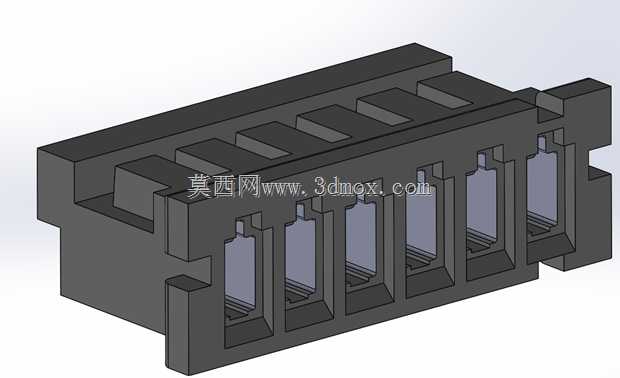

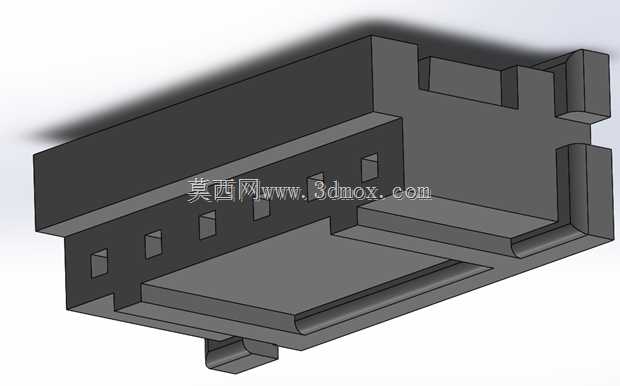

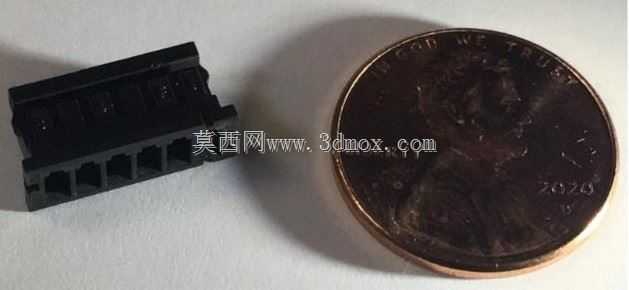

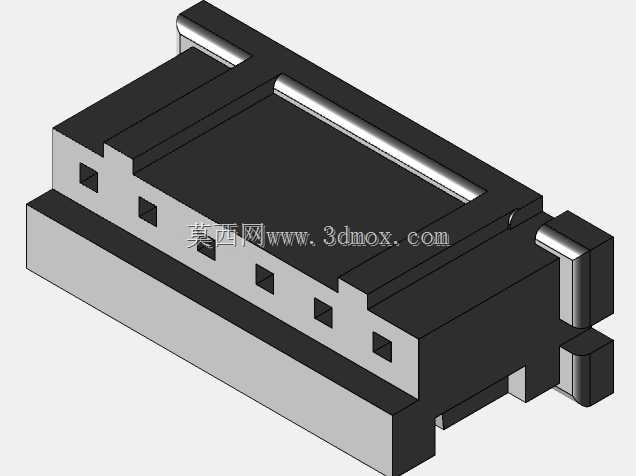

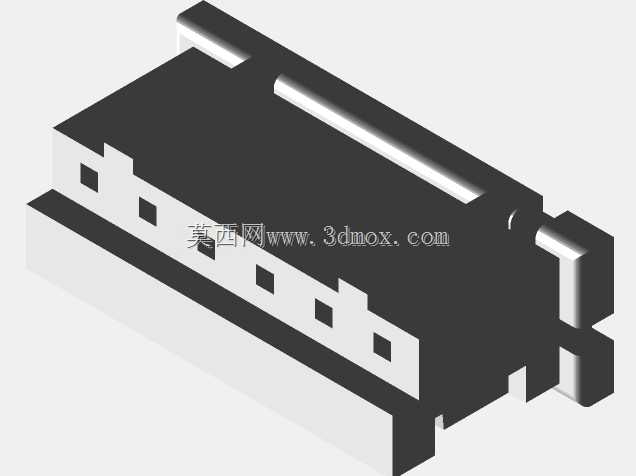

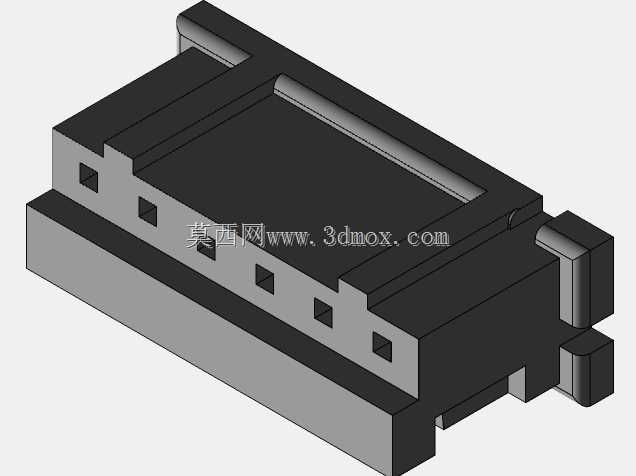

广濑DF3-6S-2C六位压接母插座结构

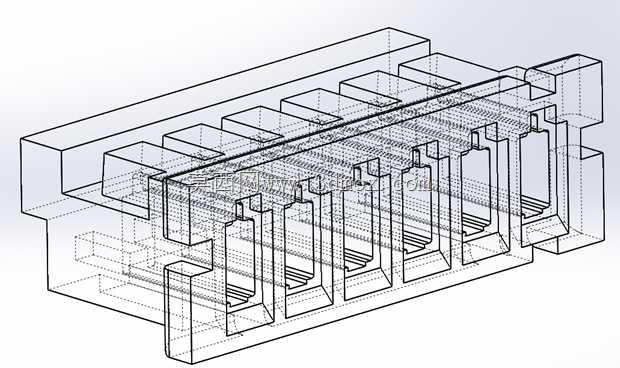

这款六位压接母插座是电子电气连接场景中常用的板对线连接部件，主要应用在消费电子、小型工控设备、仪器仪表内部的电路连接环节，常见于鼠标、小型控制板、传感模块等需要低压信号与小电流传输的设备中，承担导线与电路板之间的可拆卸连接功能，既能够保障电路连接的稳定性，也能为后期设备维护、部件更换提供便利，无需焊接即可完成线路的拆装操作。该插座为2mm间距规格，额定适配250V电压、3A电流的传输场景，六位独立接触腔的设计可同时完成六路线路的连接，每一路接触腔都做了独立的隔仓结构，能够避免相邻针脚之间出现接触短路的问题，同时隔仓结构也能对插合过程中的公端插针起到导向作用，降低插偏、弯针的概率。从设计思路来看，这款插座整体采用长方体规整外形，主体为绝缘耐温的工程塑料材质，外壳做了加强筋结构提升整体抗形变能力，插合端的导向倒角设计能够让公母座对接时更顺畅，压接端的腔体结构适配对应规格的冷压端子，导线压接端子后可直接插入对应腔位完成锁止，无需额外的固定工序。在安装边界上，这款插座的外形尺寸适配2mm间距的标准安装布局，整体宽度与六位腔位的排布尺寸匹配，安装时可通过插件孔位固定在电路板上，插合方向的预留空间需要满足公端插头的插入深度要求，侧面的卡扣结构可在公母座插合后完成锁止，避免设备使用过程中受震动影响出现松脱、接触不良的问题。接触腔内部的限位结构能够保证压接端子插入后不会出现退针情况，每个腔位的防呆设计可避免端子插反，保障接线的正确性。外壳的壁厚设计兼顾了绝缘性能与结构强度，既能够满足电气间隙的安全要求，也不会占用过多的设备内部空间，适配小型化电子设备的紧凑安装需求。
