奇美拉E3D单射流散热结构件

该散热部件是熔融沉积成型3D打印机挤出端的核心热管理组件，主要适配搭载V6规格挤出结构、CR10喉管配置的桌面级FDM3D打印设备，安装在挤出头热端与冷端送料结构的衔接位置，核心作用是构建热端与冷端之间的温度隔离屏障，避免热端高温沿喉管向上传导导致送丝路径上的耗材提前软化膨胀，引发堵料、送丝不畅、打印断料等常见故障，保障耗材能够以稳定的固态形态被送入熔融腔，维持打印过程的送料精度与连续性。

从功能特性来看，该部件采用多层平行鳍片的堆叠式结构设计，通过等间距排布的薄型金属鳍片大幅拓展与空气的接触换热面积，配合设备自带的散热风扇形成的定向气流，能够快速将喉管传递上来的热量散发到周边空气中，将冷端送丝区域的温度稳定控制在耗材玻璃化转变温度以下，适配PLA、ABS、PETG等多种常见3D打印耗材的温度控制要求，避免不同耗材因温度阈值差异出现的送料异常问题。

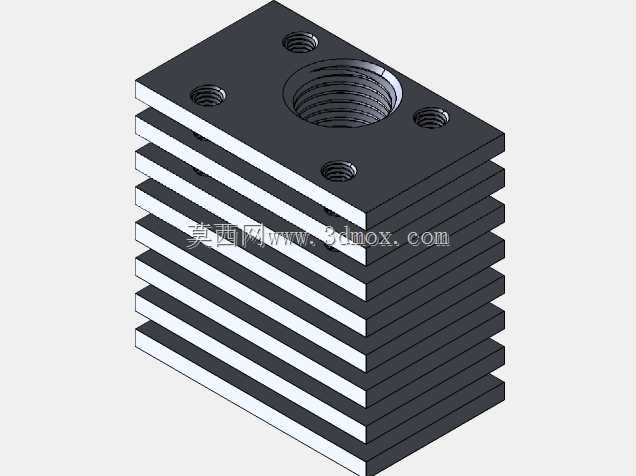

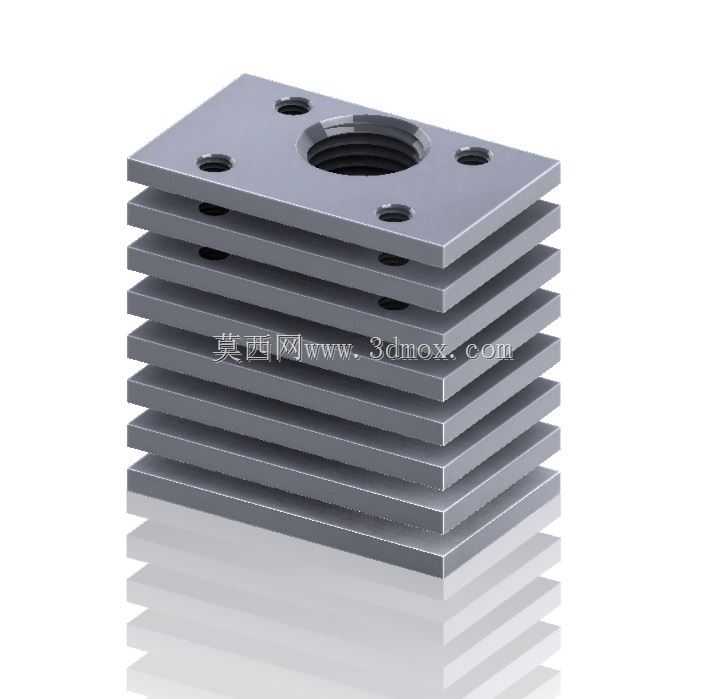

在设计思路上，部件顶部采用带定位安装孔的法兰式平板结构，中心设置标准内螺纹接口用于匹配对应规格的喉管安装，四个角位的通孔完全适配主流V6挤出头的安装孔位标准，无需额外修改结构即可直接替换同规格的原装散热部件，降低设备维护与改装的适配成本。鳍片采用等厚度等间距的排布设计，既保证了足够的结构强度，避免安装或长期使用过程中出现鳍片变形、安装位偏移的问题，又能让气流在鳍片间隙间顺畅流通，减少风阻提升散热效率，整体结构无冗余设计，在满足散热需求的前提下尽可能压缩部件体积，避免与打印设备的其他运动部件产生干涉。

从安装边界与尺寸参数来看，该部件整体外形尺寸为30*30*18mm，属于紧凑型散热结构，适配目前市面上绝大多数采用近程或远程挤出结构的桌面级3D打印机，安装时仅需将喉管旋入中心螺纹孔，通过四个安装孔位与挤出头固定座锁紧即可完成装配，安装公差控制在合理范围内，不会出现装配错位、螺纹滑牙等问题，同时18mm的整体高度能够匹配常规挤出头的散热风道设计，让散热风扇的气流能够完整覆盖所有鳍片表面，最大化发挥散热效能，保障打印过程长时间稳定运行。
