MK8挤出机铝制进料压紧机构

该机构是熔融沉积型3D打印设备的核心送料执行部件，主要应用于桌面级FDM3D打印机的耗材输送环节，安装在打印机的进料端机架位置，负责将丝状打印耗材稳定、精准地推送至热端加热腔，保障打印过程中耗材供给的连续性与均匀性，直接影响打印成型件的层厚精度与表面质量。

从实际用途来看，该机构通过可调节的压紧结构适配1.75mm直径的PLA、ABS、PETG等常见打印耗材，既可以保证耗材推送过程中不出现打滑、跳齿的问题，也能通过压力调节避免耗材被压溃变形导致的进料堵塞。机构上的带柄调节旋钮可快速调整压轮与送料齿轮之间的间隙，在更换耗材、清理堵料时无需额外工具即可完成操作，大幅降低设备日常维护的操作门槛。

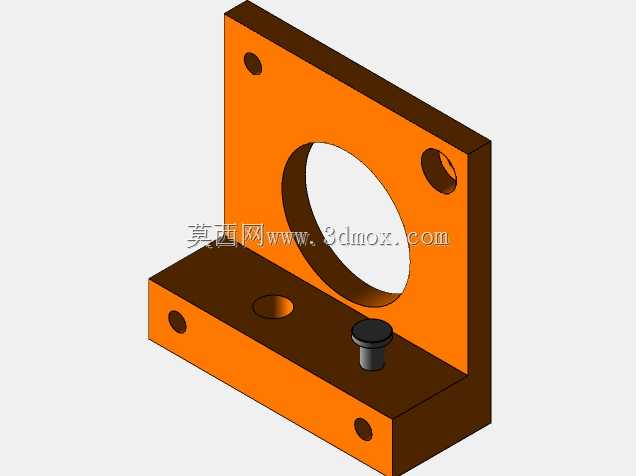

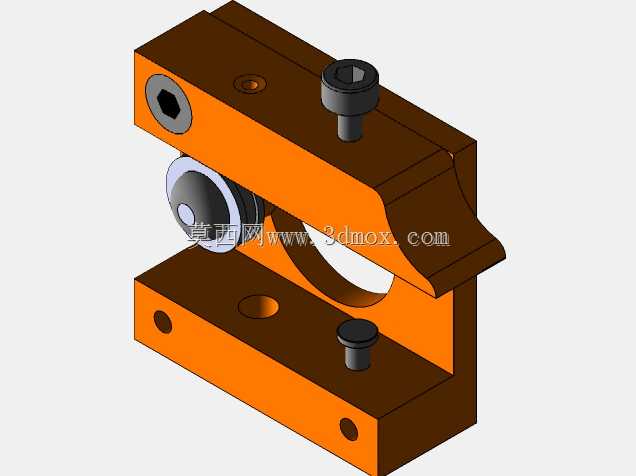

在功能特性上，该机构采用分体式开合结构，主体基座为铝合金材质，兼顾结构强度与轻量化需求，相比传统塑料挤出机构拥有更好的刚性与散热性能，长时间连续工作时不会因为热端传导的温度出现结构形变。内嵌的深沟球轴承支撑的压轮转动顺滑，压合面做了圆弧适配处理，与耗材的接触面积均匀，不会在耗材表面压出过深的齿痕导致耗材断料。侧面的内六角安装孔可适配标准的鲍登管或近程进料安装方式，顶部与底部的定位孔可直接固定在打印机的X轴滑台或机架安装位上，无需额外加工转接件。

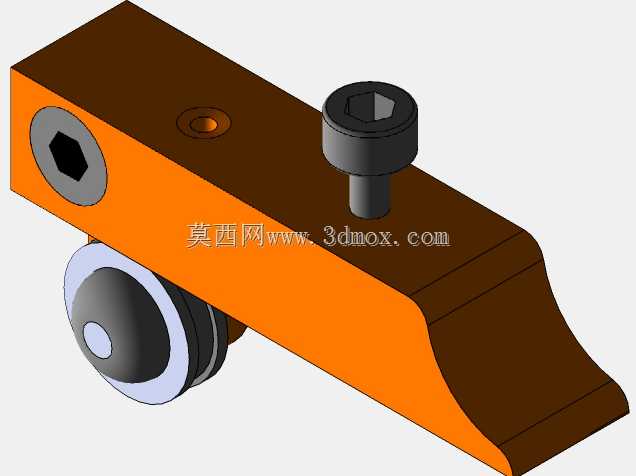

设计思路上，该结构优先考虑了进料稳定性与维护便捷性的平衡，将送料齿轮的啮合位置设置在机构中心区域，让耗材的受力方向与推送方向保持同轴，减少耗材进料过程中的弯折阻力。压轮的摆臂结构做了限位设计，调节压力时不会出现压轮偏摆导致的耗材偏磨，基座上的镂空结构既减轻了整体重量，也能让耗材输送过程中产生的碎屑自然掉落，避免碎屑堆积在齿轮啮合区引发的进料卡顿。

从安装边界来看，该机构整体外形紧凑，主体长宽高尺寸适配大多数桌面级3D打印机的安装空间，底部的两个安装孔间距符合通用MK8挤出机的安装标准，可直接替换同规格的老式塑料挤出机构，进料口的孔径适配标准4mm外径的铁氟龙送料管，出料端可直接对接标准E3D规格的热端组件，整体安装公差控制在0.1mm以内，装配后无需反复校准即可获得稳定的送料效果。
