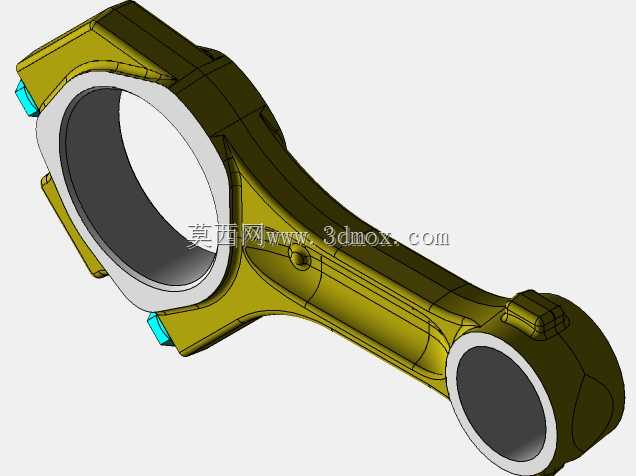

内燃机分体式连杆结构三维数模

该连杆是内燃机曲柄连杆机构的核心传动部件，主要应用于往复式活塞内燃机的动力传递场景，承担着将活塞的往复直线运动转换为曲轴旋转运动的关键作用，广泛适配车用汽油机、小型柴油机以及通用动力内燃机的动力传输需求。在实际设备运行过程中，连杆需要持续承受活塞销传递的燃气爆发压力，同时还要应对往复运动产生的惯性力、交变载荷冲击，因此整体结构设计需要兼顾高强度、抗疲劳与轻量化的多重平衡。从结构设计来看，该连杆采用分体式大头结构设计，大头端配套轴瓦安装位，可拆分的连杆盖通过定位结构与杆身完成精准装配，能够便捷完成与曲轴连杆轴颈的安装配合，大头端预留的轴瓦安装槽可适配对应规格的薄壁轴瓦，保证运转过程中的润滑与耐磨性能；小头端为整体式圆环结构，内部可压装衬套，与活塞销完成铰接配合，实现与活塞组件的稳定连接。杆身采用变截面工字形结构设计，在保证整体结构刚度与抗弯曲、抗扭转强度的前提下，尽可能降低结构自身重量，减少往复运动产生的惯性载荷，降低曲轴运转的动平衡负担。外形与安装边界方面，该连杆大小头中心距符合常规小排量内燃机的安装尺寸要求，大头端的拆分面采用精准定位结构，装配后可保证内孔的圆度公差，避免运转过程中出现轴瓦偏磨、异响等问题；小头端的衬套压装孔预留了充足的润滑油道布设空间，可实现活塞销与衬套配合面的持续压力润滑，降低配合面的磨损速率。杆身与大小头的过渡区域采用大圆角平滑过渡设计，有效避免应力集中问题，提升部件在交变载荷下的疲劳寿命，大头端两侧的定位凸台可在装配时与曲轴平衡块预留安全间隙，避免运转过程中出现运动干涉。整体结构的尺寸公差匹配内燃机内部的安装空间边界，既能够满足高负荷工况下的强度要求，也适配量产内燃机的装配工艺需求，可直接用于内燃机结构教学、动力系统改装设计以及新机型研发阶段的结构验证场景。
