交错轴啮合螺旋齿轮传动组件三维设计

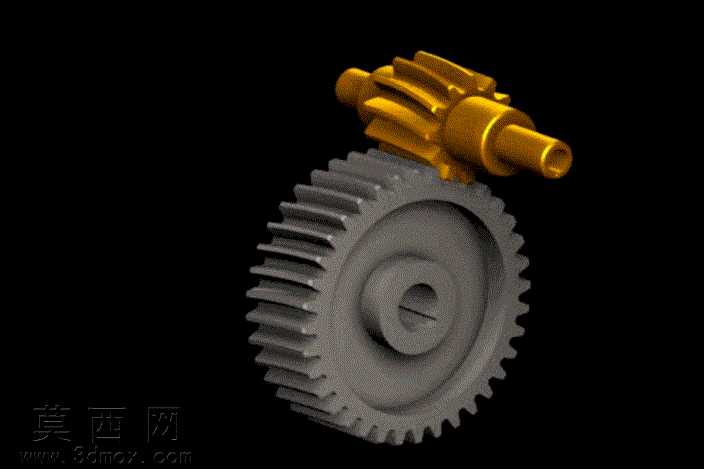

本螺旋齿轮传动组件采用三维参数化建模方式完成整体设计，建模过程中严格遵循齿轮啮合原理，针对交错轴传动的啮合特性完成齿廓参数的精准设定。建模阶段首先完成两个配对齿轮的基体结构搭建，大齿轮采用辐板式带轮毂的结构设计，中心开设带键槽的安装轴孔，可实现与传动轴的周向固定，轮毂与轮缘之间通过均匀过渡的辐板连接，在保证结构强度的同时有效降低零件自重；小齿轮采用齿轮轴一体化结构设计，轴段两端预留轴承安装位，端部设置同轴定位孔，可满足装配时的同轴度校准需求。齿形建模阶段通过螺旋线扫描生成齿槽特征，严格控制螺旋角、模数、压力角等核心参数，保证两个齿轮在交错轴状态下能够实现平稳啮合，齿面之间形成连续的线接触传动，避免普通直齿轮交错啮合时的点接触磨损问题。材质与渲染环节，大齿轮采用调质合金钢的哑光金属材质表现，还原实际工业齿轮经过热处理后的表面质感，齿面做细微的磨削纹理处理，体现加工工艺特征；小齿轮采用表面淬火后的亮金色金属质感，区分两个配对齿轮的不同热处理工艺，渲染时采用黑色纯色背景突出零件结构，通过定向打光展现齿面的螺旋走向与啮合配合关系，清晰呈现轮齿的螺旋升角与交错轴的装配角度。设计过程中重点考量传动平稳性需求，螺旋齿的结构可使轮齿逐步进入与退出啮合，有效降低传动过程中的冲击、振动与噪音，相比直齿轮传动具备更高的承载能力，既可以实现平行轴间的动力传递，也可完成空间交错轴之间的运动传输，适配变速器、驱动模块等多种机械结构的传动需求，整体结构无冗余设计，所有安装位、配合面均符合通用机械设计规范，可直接用于传动结构的虚拟装配验证、运动仿真分析以及工程图纸的生成输出。
