内啮合渐开线齿轮结构三维设计

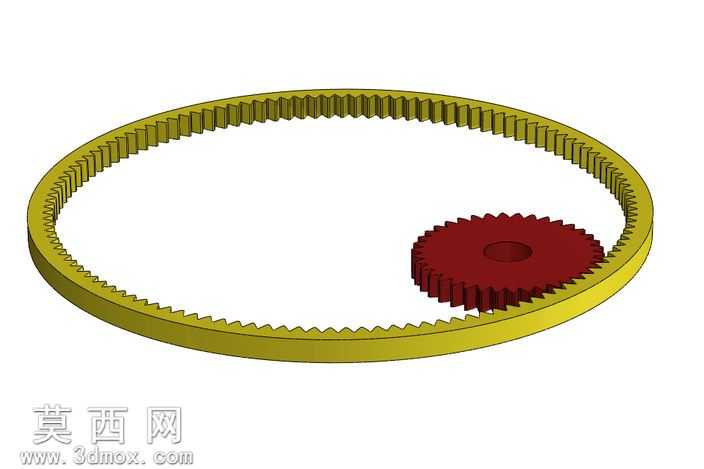

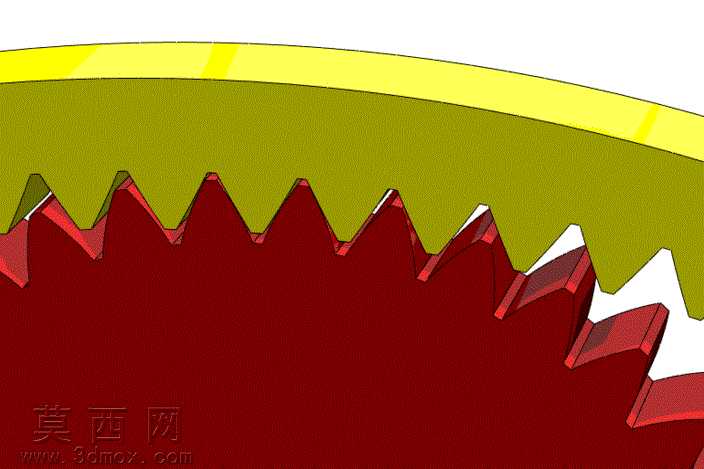

本作品为内啮合渐开线齿轮的三维建模设计成果，建模过程从零开始梳理渐开线齿廓的生成逻辑，通过参数化绘制的方式完成内齿圈与外齿轮的配对齿形构建。建模阶段首先依据渐开线的形成原理，绘制基圆、齿顶圆、齿根圆等基准参考曲线，通过坐标点拟合生成标准渐开线齿廓线段，再经过镜像、阵列操作完成单个轮齿的轮廓构建，通过拉伸特征生成轮齿的实体结构，分别完成内齿圈与外齿轮的主体建模后，按照内啮合的中心距要求完成配对装配，验证齿廓的啮合贴合度。材质渲染环节，为内齿圈赋予橄榄绿色的金属材质，调整表面粗糙度参数模拟调质处理后的金属哑光质感，为外齿轮赋予深红色的金属漆面材质，添加细微的边缘倒角光影效果，还原机械加工后零件的真实视觉表现，啮合区域通过光影对比清晰展现齿面的接触形态。设计过程中重点把控渐开线齿形的参数精度，反复调整齿廓曲线的采样点密度，避免齿面出现网格畸变问题，虽然设计方法未完全套用标准化齿轮生成插件的全自动流程，但手动构建的齿形在啮合仿真中展现出顺滑的传动特性，生成的网格质量规整，能够满足后续的运动仿真、有限元分析等二次开发需求。内啮合齿轮本身具备结构紧凑、重合度大、传动平稳的优势，本次建模完整还原了内齿圈与外齿轮的啮合结构细节，齿顶与齿根的间隙、齿侧间隙都按照常规传动要求做了合理预留，轮齿的过渡圆角处理符合机械加工的工艺要求，避免出现应力集中的尖锐结构，整体模型既可以作为机械原理教学的演示素材，也能够为非标传动机构的设计提供参考，帮助设计者理解内啮合渐开线齿轮的齿形构成与装配逻辑。
