NGW型行星齿轮传动机构三维建模

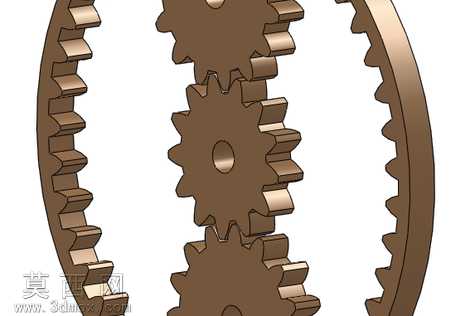

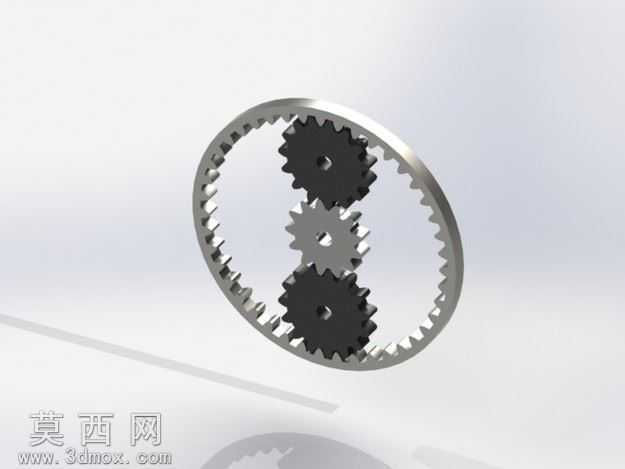

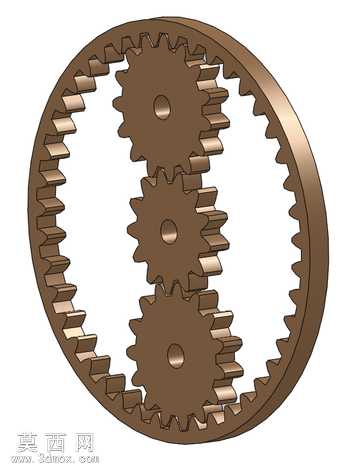

本作品为单级行星齿轮传动机构的三维参数化建模成果，建模过程严格遵循渐开线圆柱齿轮的齿廓生成规范，首先确定基础设计参数：模数设定为0.18，太阳轮齿数为13，行星轮齿数为15，内齿圈齿数为43，通过参数化公式计算各齿轮的分度圆直径、齿顶高、齿根高、齿距等核心几何参数，确保各轮齿的啮合关系满足行星传动的同心条件、邻接条件与安装条件，避免出现装配干涉或传动卡滞问题。建模阶段先绘制太阳轮的齿槽截面轮廓，通过拉伸生成单齿特征后，利用圆周阵列完成太阳轮整体结构，再在齿面与轮毂衔接处添加工艺圆角，降低应力集中风险；行星轮的建模逻辑与太阳轮一致，根据行星轮与太阳轮、内齿圈的中心距确定行星轮的安装定位基准，保证三个行星轮沿太阳轮周向均匀分布，相邻行星轮的间隙满足邻接要求，不会在运转过程中发生碰撞。内齿圈采用内齿廓生成逻辑，先绘制内齿圈的外圆环基体，再通过切除拉伸生成内齿特征，齿向参数与外齿轮保持一致，确保内齿与行星轮外齿的啮合侧隙处于合理范围。材质渲染阶段为所有齿轮部件赋予棕褐色金属材质，模拟调质处理后的合金结构钢外观，调整材质的粗糙度与金属度参数，还原金属零件的哑光金属质感，同时对齿面啮合区域做轻微的光泽处理，体现机加工齿面的平整特性。结构设计上采用三个行星轮均布的承载形式，相比定轴齿轮传动可在更小的体积下实现更大的传动比与更高的承载能力，功率分流的设计让传动过程更平稳，振动与噪声更低。建模完成后通过软件的干涉检查功能，模拟行星架带动行星轮公转、行星轮自身自转的运动过程，验证全行程内太阳轮与行星轮、行星轮与内齿圈的啮合无硬干涉，各部件的运动自由度符合行星传动的运动学规律，可直接用于传动原理演示、有限元受力分析或后续的工程图导出加工。
