卧式管壳式工业换热设备结构设计

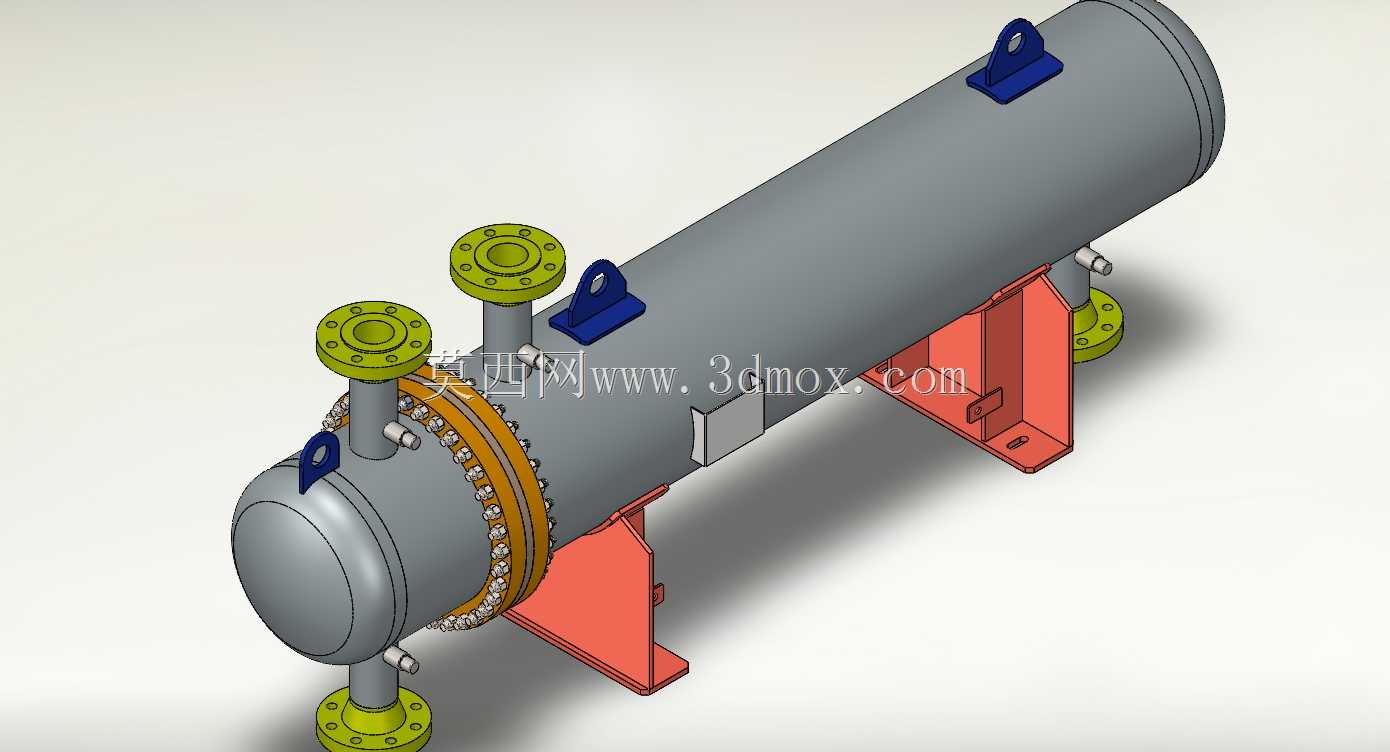

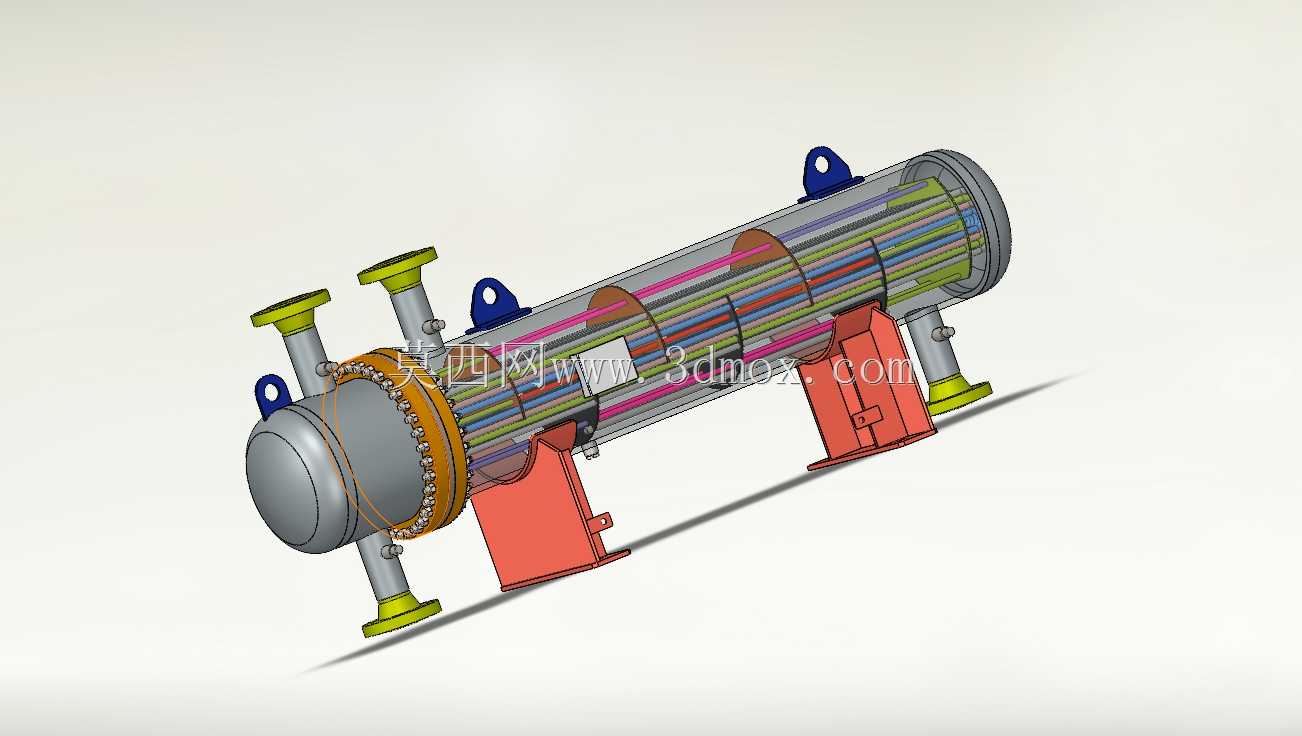

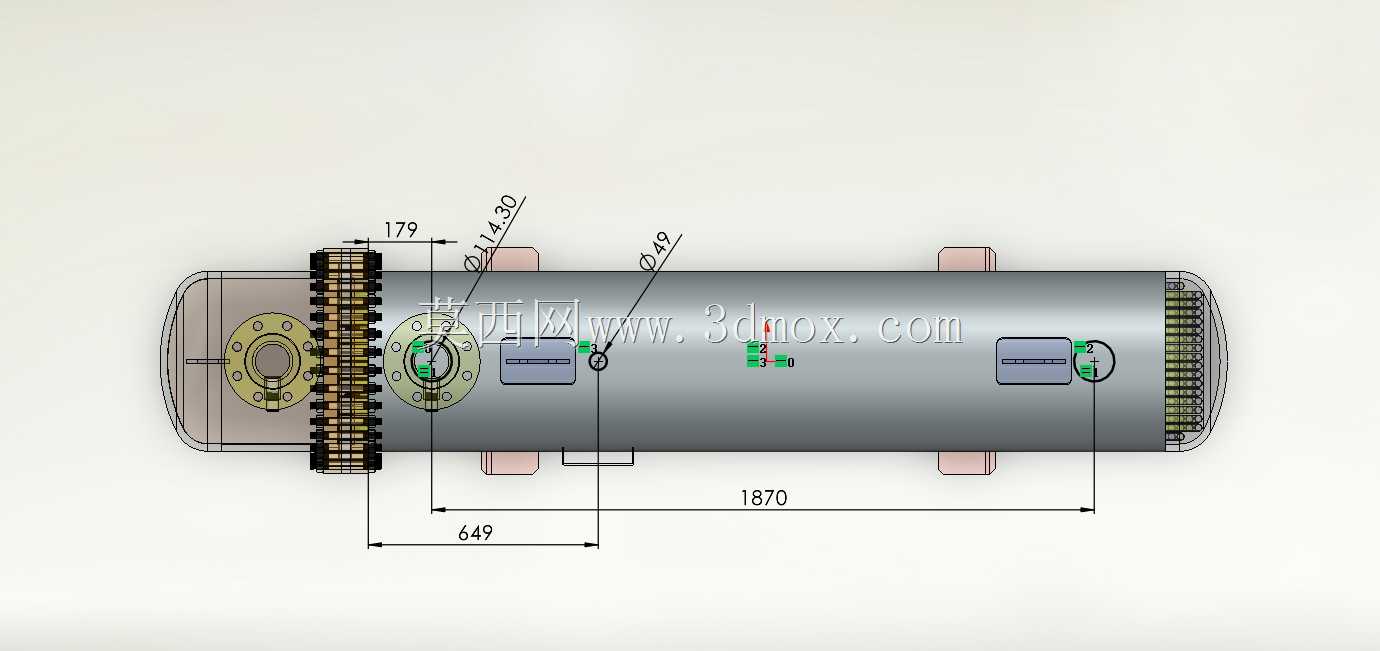

该款卧式管壳式换热设备主要面向化工、暖通、能源动力、食品加工等工业场景的流体热量传递需求，可实现两种不同温度流体之间的高效热量交换，既可以作为工艺系统中的加热器、冷却器使用，也可在余热回收系统中承担废热收集再利用的核心功能，适配水-水、水-蒸汽、油-水等多种常见换热介质组合，满足不同工况下的温度调控需求。设备整体采用卧式筒体布局，主体承压筒体为圆柱形结构，两端搭配标准椭圆封头，筒体侧面设置多组带法兰的介质接管，分别对应管程、壳程的介质进出接口，法兰接口采用标准化公称通径设计，可直接与对应规格的工业管道对接，无需额外加工适配连接件。筒体底部配置两组对称的鞍式支撑支座，支座上预留标准化安装螺栓孔，可直接固定在混凝土基础或钢制设备机架上，安装时需保证支座水平度偏差控制在允许范围内，避免设备运行时因应力集中导致焊缝开裂或密封失效。筒体顶部设置三组吊耳结构，分别布置在筒体轴向的重心平衡位置，满足设备整体吊装转运的承重需求，吊装时可通过吊耳均匀受力，避免筒体变形或接口磕碰损坏。设备的管程与壳程之间采用法兰加密封垫片的可拆式连接结构，管板位置布置一圈均匀排布的紧固螺栓，既保证运行时的承压密封性能，也方便后期检修时拆开清理管程结垢、更换老化密封件。设计过程中充分考虑了不同工况的运行需求，壳程内部预留了折流板安装空间，可根据换热效率需求调整折流板间距，优化壳程介质的流动路径，提升整体换热系数；接管位置的布局充分考虑了管道排布的操作空间，侧面预留的仪表接口可直接安装温度、压力检测元件，方便实时监控设备运行参数。设备的整体外形尺寸适配常规工业厂房的设备安装空间，支座间距经过受力校核，可满足满水运行状态下的承重要求，外部接口的高度位置匹配常规工业管道的架设高度，减少现场安装时的管道弯折改造工作量，整体结构兼顾运行可靠性与安装维护便捷性。
