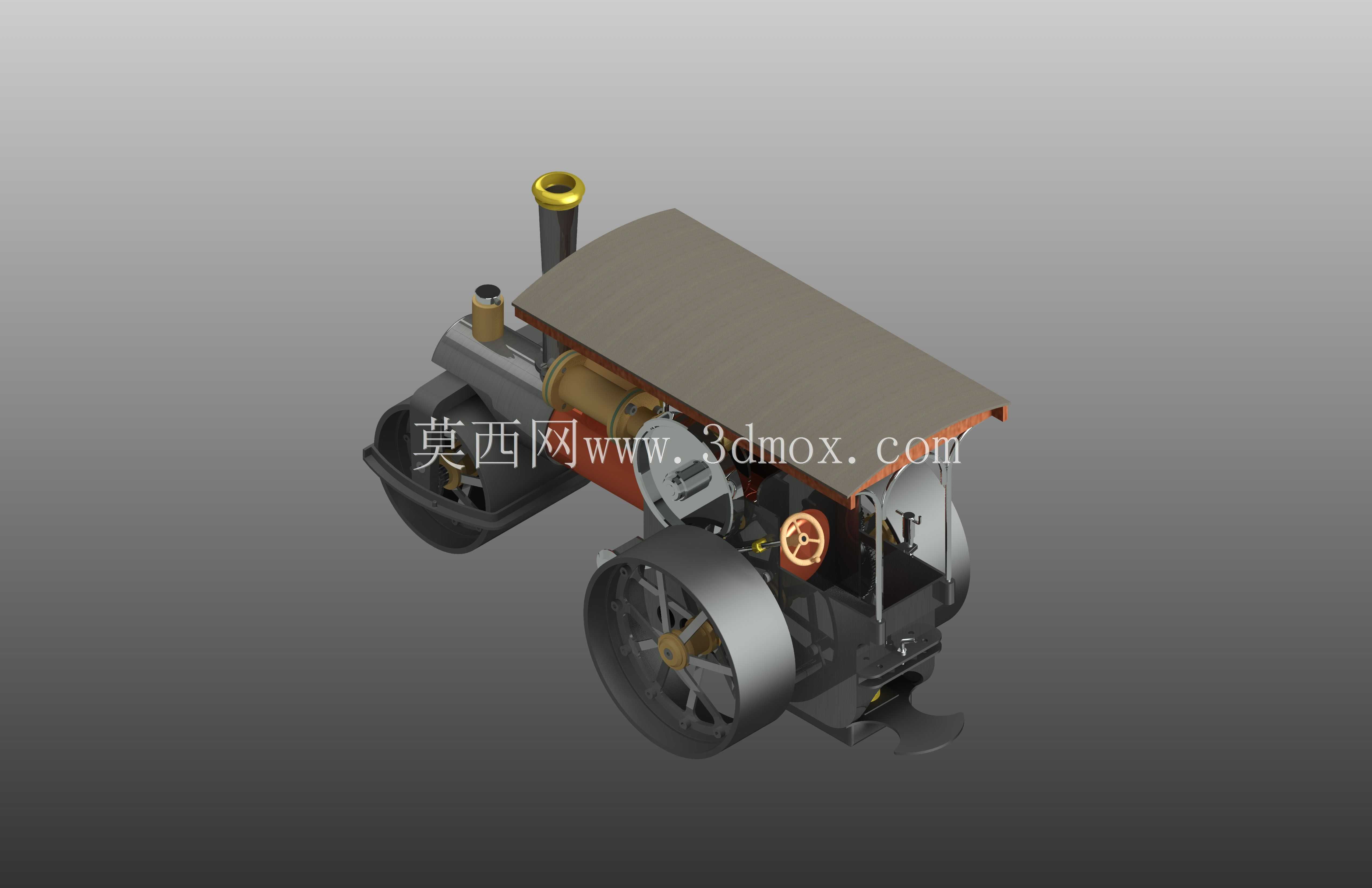

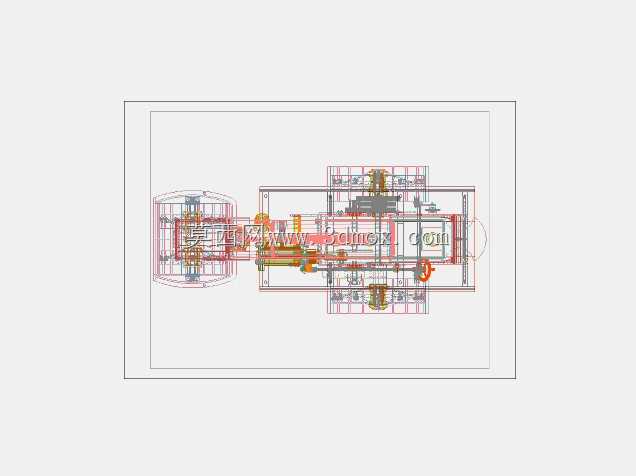

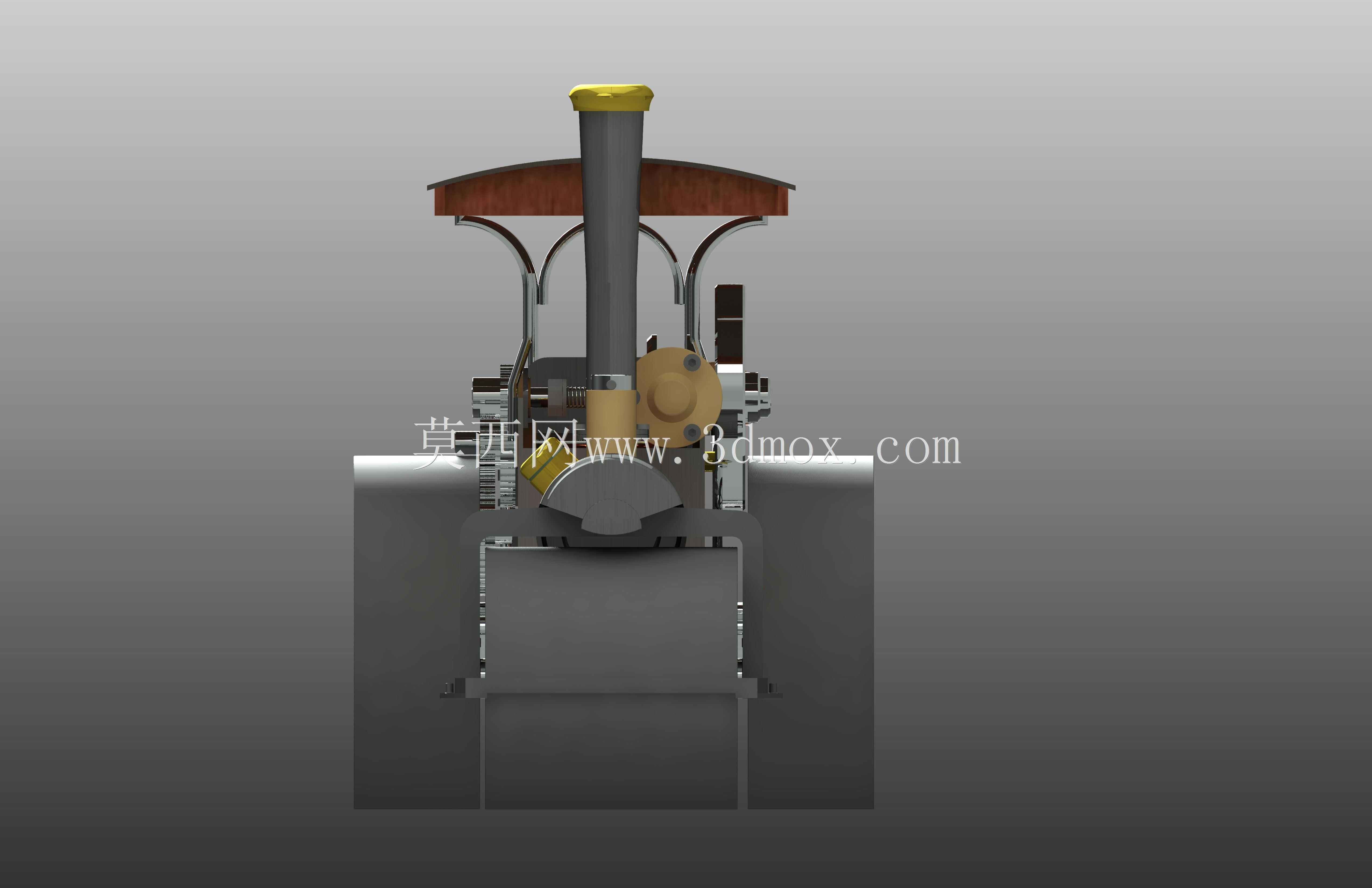

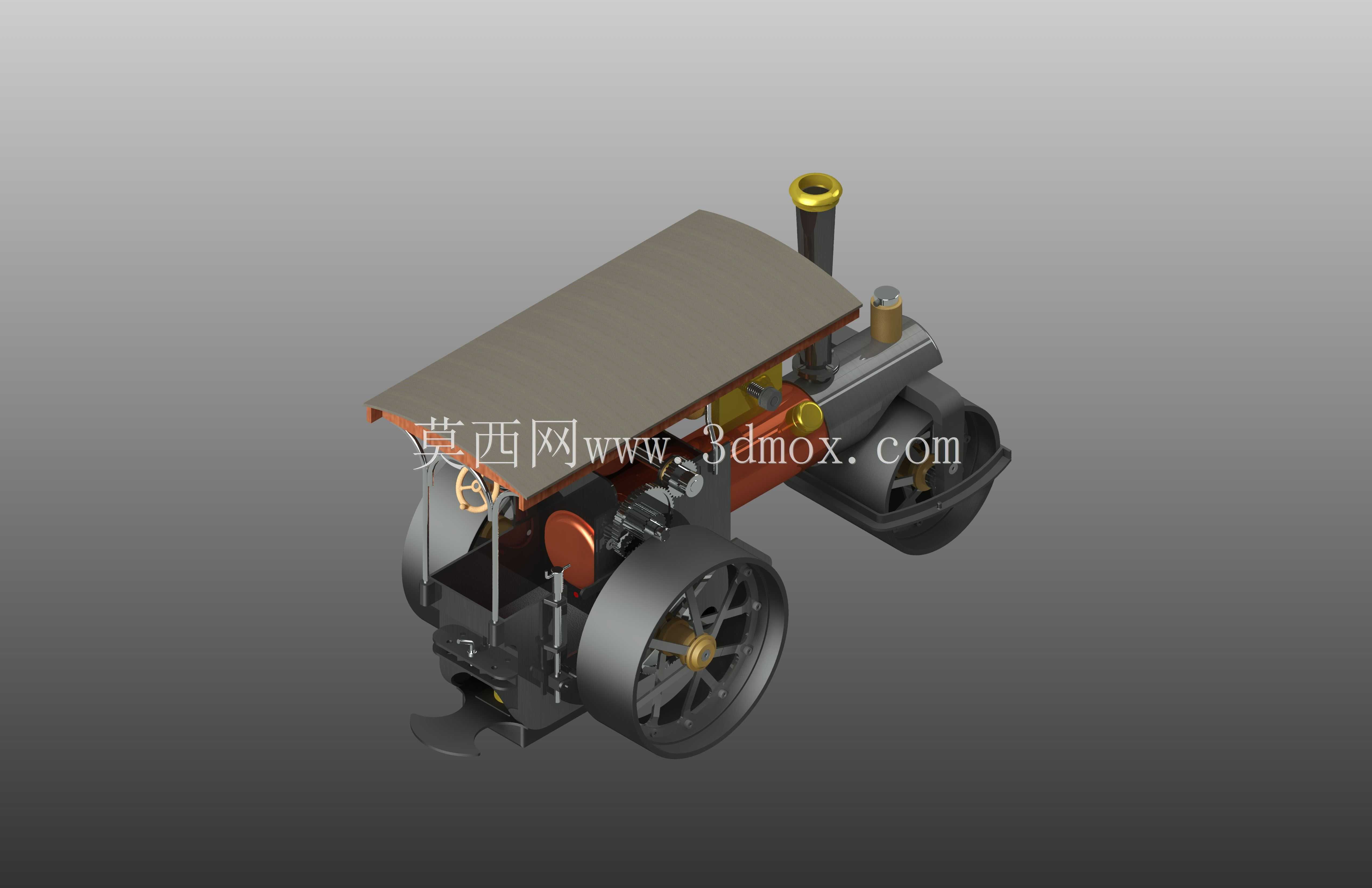

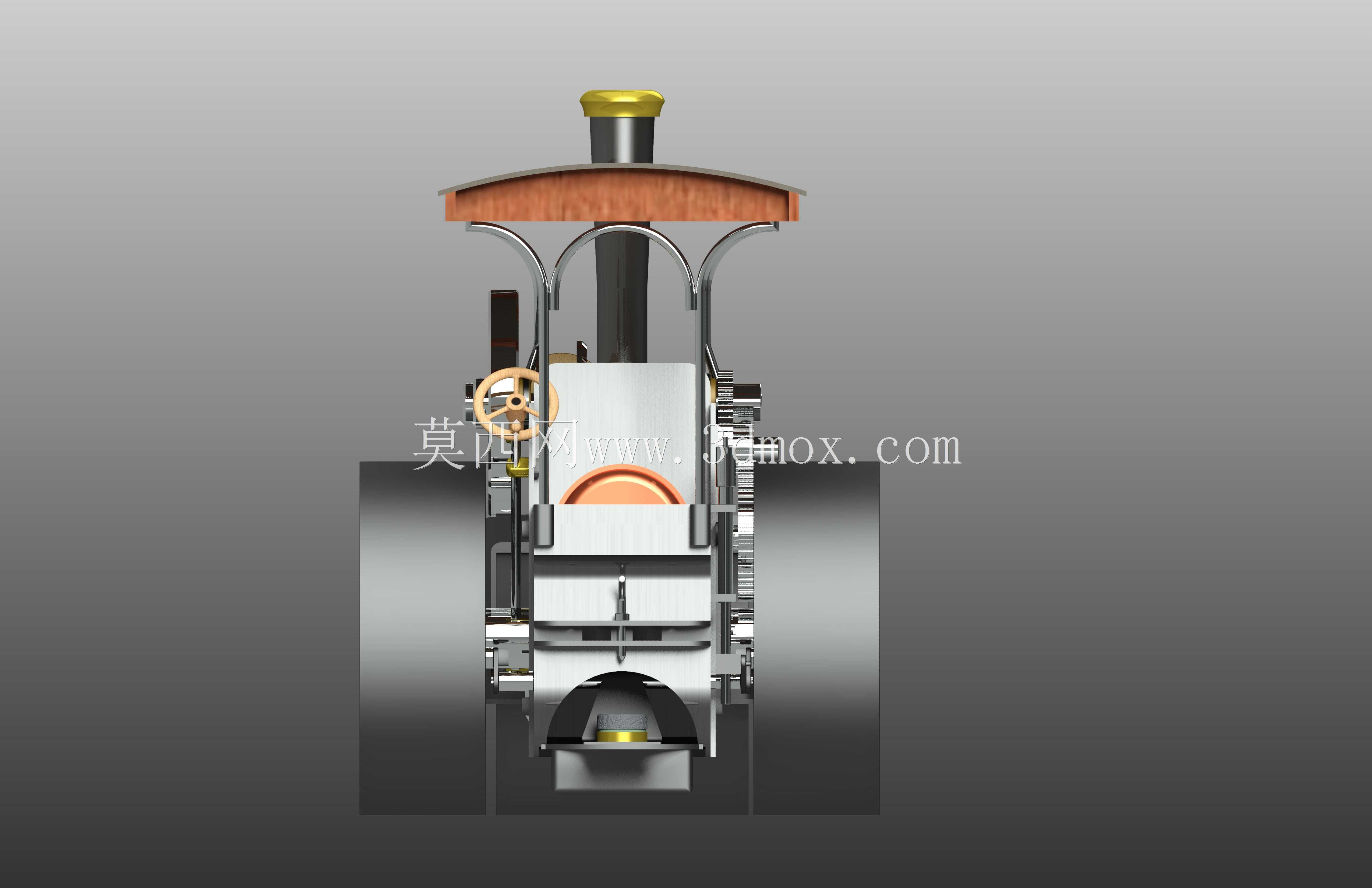

带摆动发动机的复古蒸汽压路机组装结构

这款带摆动发动机的蒸汽压路机，是早期道路施工作业场景中承担路面压实作业的核心工程设备，主要应用于城镇道路铺设、矿区作业面平整、厂区硬化路面施工等场景，在沥青铺装技术普及前，是碎石路面、三合土路面压实作业的主力设备，依靠自身大重量钢轮配合蒸汽动力输出的滚压力，将松散的路面铺装材料挤压密实，提升路面的承载能力与平整度，延长道路的使用寿命。

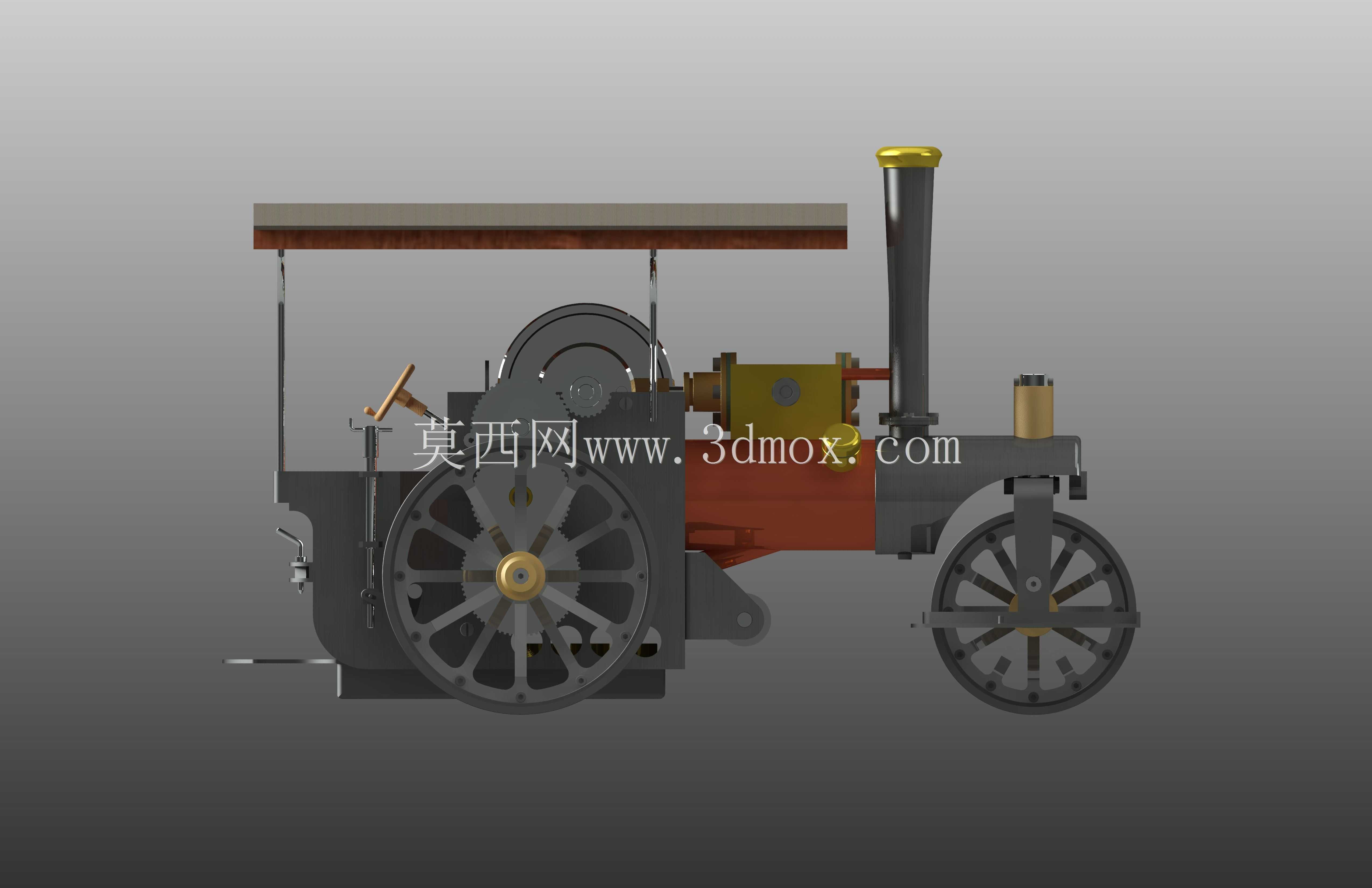

设备整体采用前置压实钢轮、后置动力与操控舱的布局，核心动力为摆动式蒸汽发动机，这类发动机结构紧凑，通过缸体的摆动配合配气机构完成蒸汽进排与动力输出，相比早期固定式缸体蒸汽机，省去了复杂的十字头传动结构，更适配小型工程设备的紧凑安装空间，动力通过齿轮传动组直接传递至前侧压实钢轮，既驱动设备行进，也为钢轮提供压实作业所需的下压力。设备顶部设置带遮雨顶棚的操控区域，操控杆件集中布置在操作人员身侧，可灵活控制蒸汽进汽量、行进方向与制动动作，烟囱从锅炉舱向上延伸，及时排出燃煤产生的烟气，避免干扰操作人员视线。

从设计思路来看，这款设备优先保障压实作业的稳定性与动力输出的平顺性，整体重心偏低，大直径钢轮既降低了设备对路面的接地比压避免压坏未成型的铺装层，也能跨越施工场地的小型障碍物，锅炉与发动机组件集中布置在设备中后部，平衡前侧钢轮的重量，避免作业时出现翘头失稳的问题。设备的安装边界充分考虑了早期道路施工的通行条件，整体宽度适配当时城镇道路的单车道宽度，可在狭窄的施工路段灵活转向，机身侧面预留的检修开口，可方便操作人员日常检查锅炉水位、传动齿轮润滑状态与发动机配气结构，降低野外施工时的维护难度。设备的蒸汽锅炉采用立式火管结构，燃煤燃烧室布置在锅炉下部，可快速产生高压蒸汽为发动机提供动力，煤仓与水箱集成在机身中部，单次加注可支持两到三小时的连续压实作业，适配早期道路施工的作业节奏。
