桥梁工程用耐张拉索支撑固定座

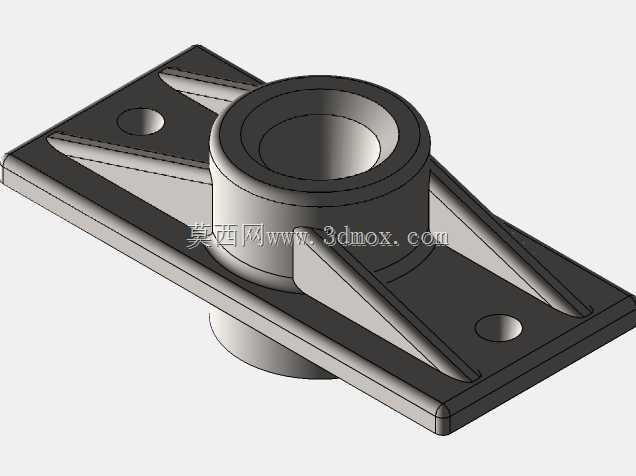

该耐张拉索支撑固定座主要应用于桥梁拉索锚固、大型场馆钢结构拉索张拉、户外高耸结构拉索固定等工程场景，作为拉索与主体承重结构之间的核心传力连接件，承担着将拉索张拉力均匀传导至主体结构、约束拉索端部位移、避免拉索与结构硬接触磨损的关键作用，是预应力张拉结构体系中保障整体受力稳定性的重要基础部件。在实际工程使用中，该部件需要长期承受交变拉应力、户外环境温湿度变化带来的形变影响，同时要具备足够的抗剪、抗扭性能，避免在极端风载、结构振动工况下出现连接失效问题。从功能特性来看，该支撑座采用一体化铸造成型后精加工的工艺思路，中部设置带同轴台阶的通孔结构，既可以适配拉索锚具的穿装定位，下部的凸台结构能够嵌入主体结构的预留安装槽内，抵消部分横向剪切力，避免安装螺栓长期受剪出现疲劳断裂。底板两侧对称设置的安装孔位，采用沉孔设计，安装后螺栓头部完全没入板面，不会出现突出剐蹭拉索护套的问题；底板与中部筒体之间设置的多道三角形加强筋，沿受力方向对称排布，在不额外增加整体重量的前提下，大幅提升了筒体与底板的连接强度，能够有效分散拉索张拉时对筒体根部的应力集中，避免长期受力出现焊缝开裂或者结构断裂问题。从设计思路层面，该部件在初始建模阶段就充分考虑了实际安装的边界条件：底板采用矩形平板结构，能够与钢结构主梁、混凝土锚固面完全贴合，安装时不需要额外加工适配的弧形接触面，降低现场施工的适配难度；中部筒体的高度经过精准测算，既能够保证拉索锚具的穿装深度满足受力要求，又不会因为筒体过高导致整体重心偏移，增加安装固定的难度。外形尺寸方面，底板长宽尺寸适配常规工程中200-300mm间距的锚固螺栓排布，安装孔直径适配M16-M20规格的高强度锚固螺栓，中部通孔的直径适配常见的15-25mm直径的钢绞线索体，整体安装边界清晰，既可以直接焊接在钢结构表面，也可以通过膨胀螺栓或者锚固螺栓固定在混凝土结构面上，适配多种不同的施工安装场景。在结构细节处理上，所有棱边都做了圆角过渡处理，既能够避免安装过程中尖锐边角划伤施工人员，也能够减少应力集中点，提升部件的长期抗疲劳性能；筒体上下端面都做了精加工处理，保证与锚具垫板的接触面积平整均匀，张拉力传导时不会出现局部压应力过大导致的部件变形问题。
