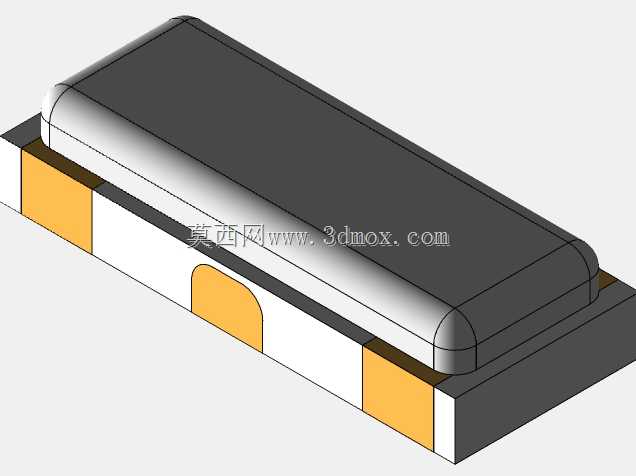

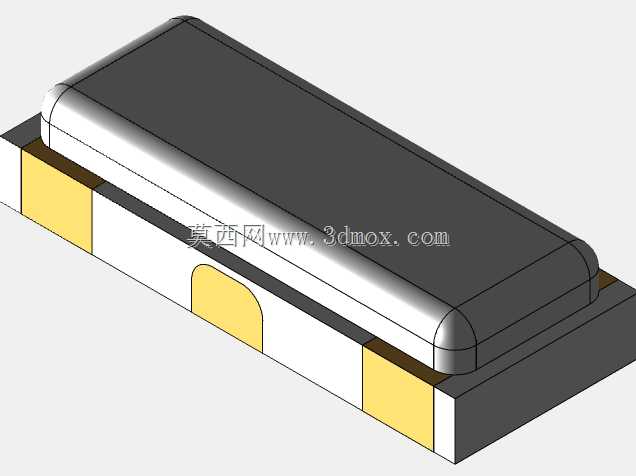

贴片式陶瓷谐振器电子元件三维结构

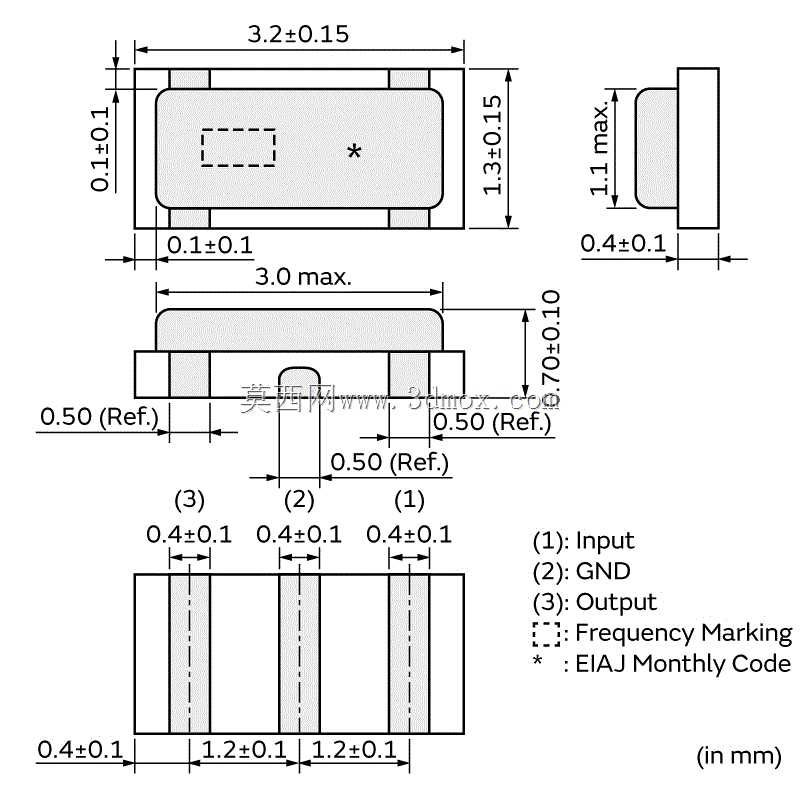

这款贴片式陶瓷谐振器是面向现代高密度电子装联场景设计的频率控制元器件，主要应用在消费电子、工业控制板卡、车载电子模块、智能家电主控板等需要稳定时钟基准的电路场景中，能够为微控制器、通讯接口电路提供稳定的频率谐振基准，替代传统石英晶振在中低精度要求场景下的应用，具备抗冲击性能强、起振稳定、成本可控的实际应用优势。从实际电路用途来看，该器件依靠压电陶瓷材料的逆压电效应完成谐振选频，在电路中承担频率基准源的作用，无需额外搭配复杂的起振外围元件即可稳定工作，能够有效简化PCB板的布线复杂度，降低整体BOM成本，适合大规模自动化SMT贴片产线的批量装配作业。从产品功能特性来看，该款谐振器采用全密封陶瓷基座搭配金属屏蔽上盖的结构设计，金属上盖做了圆角钝化处理，既能够避免贴片过程中吸嘴取料时出现刮蹭损伤，也可以提升器件整体的电磁屏蔽性能，降低外界电磁杂波对谐振频率的干扰；器件两端设置的镀金焊接端电极，采用三段式阶梯结构设计，能够在回流焊过程中形成饱满的焊接圆角，提升焊接可靠性，避免长期使用过程中出现虚焊、脱焊的问题，端电极的排布完全符合表面贴装器件的标准焊盘间距要求，能够适配常规的SMT钢网开孔规范。从设计思路层面，建模过程严格遵循表面贴装电子元件的设计规范，整体外形采用扁平化长方体构型，上盖与基座的配合间隙做了精准的公差预留，既还原了实际生产中的装配公差要求，也保证了模型在PCB装配仿真过程中的干涉检查准确性；端电极的位置、突出高度都按照实际量产器件的参数做了还原，能够直接导入PCB设计软件完成器件3D封装的匹配，帮助硬件工程师在Layout阶段完成器件高度检查、装配间隙校验，避免后期打样出现器件与外壳干涉、焊盘不匹配的问题。从外形尺寸与安装边界来看，该器件属于标准小尺寸贴片封装范畴，整体厚度控制在极低的水平，能够适配超薄型电子产品的内部堆叠要求，安装时仅需在PCB上预留对应尺寸的焊盘位置，器件本体下方无需额外设置避让空间，端电极的焊接爬锡高度也做了对应的仿真还原，能够准确模拟实际焊接后的器件最终高度，为产品结构设计提供精准的边界参考。
