金属G型夹紧工装三维结构设计

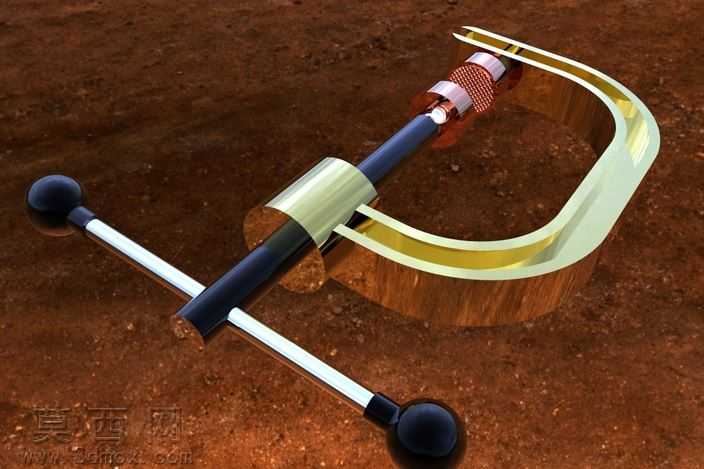

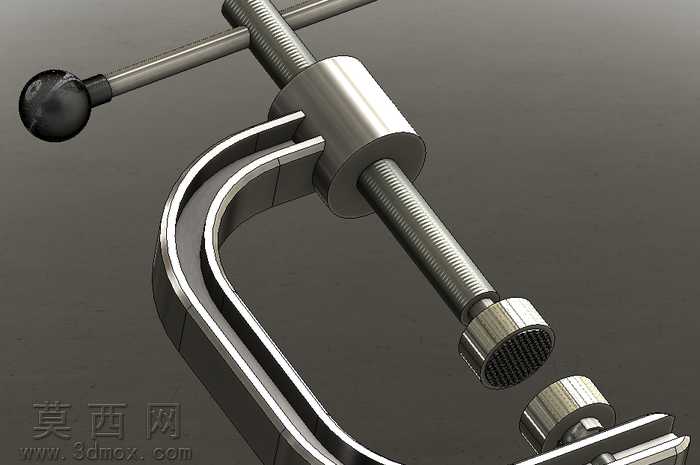

本作品为手动G型夹紧工具的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工的工艺合理性，对每一处结构的尺寸公差、装配间隙都做了对应设定，确保模型可直接对接后续的加工生产环节。模型整体采用C型架搭配丝杆进给的经典结构，C型架主体做了等强度的圆弧过渡设计，既避免直角位置的应力集中问题，也兼顾了整体结构的轻量化与刚性平衡，架体与丝杆配合的位置设计了加厚的螺纹支撑段，保证大夹紧力下螺纹不会出现滑牙、变形的问题。丝杆部分采用梯形传动螺纹设计，传动效率适中且具备良好的自锁性能，避免夹持过程中出现松脱打滑的情况；丝杆顶端设计了球形摇柄，摇柄表面做了防滑纹理处理，操作时可以轻松施加旋转力矩，不需要额外配套辅助工具即可完成夹紧动作；丝杆底端的压头做了可转动的端面设计，压合端面加工有网格状防滑齿纹，夹紧工件时压头可以自适应贴合工件表面，既不会压伤工件表面，也能避免工件受夹紧力时出现偏移滑脱。渲染阶段采用金属镀铬材质模拟工具的金属质感，对金属表面的反光度、粗糙度做了精细调校，还原了五金工具经过抛光、电镀处理后的真实质感，场景采用柔和的影棚布光，清晰展现出每一处结构的细节特征，包括螺纹的牙型轮廓、压头的防滑纹理、架体的圆角过渡都清晰可见。设计过程中特意规避了复杂的锥度结构与特殊加工特征，所有结构都可以通过普通的车削、铣削、攻丝工艺完成加工，不需要特殊的定制刀具或复杂加工工序，极大降低了自制的门槛，普通的机加工爱好者或者小型加工坊都可以参照模型完成实物制作。整体结构经过装配干涉检查，所有活动部件的运动行程都做了模拟验证，丝杆从最大开口到完全闭合的全程都不会出现卡滞、干涉的问题，完全符合手动夹具的实际使用需求，既可以作为金工实习、机械设计课程的教学参考案例，也可以直接用于实物制作，作为日常手工、小件加工的夹持工具使用。
