索尼爱立信MW600蓝牙耳机替换背夹设计

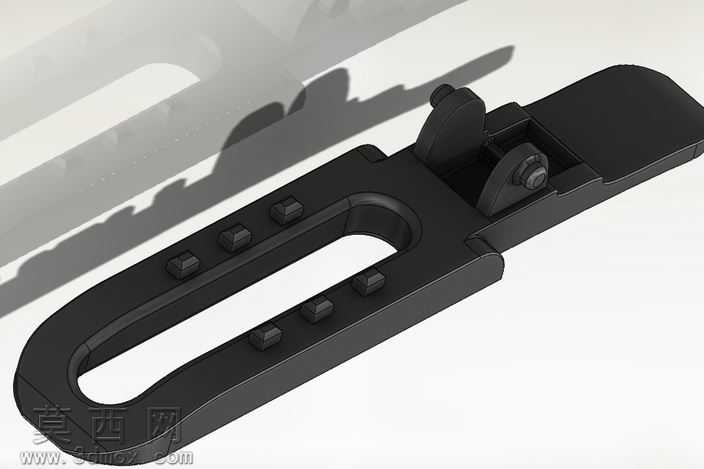

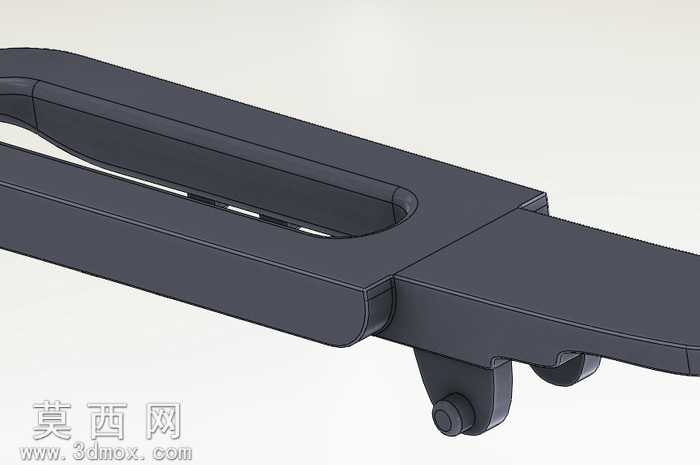

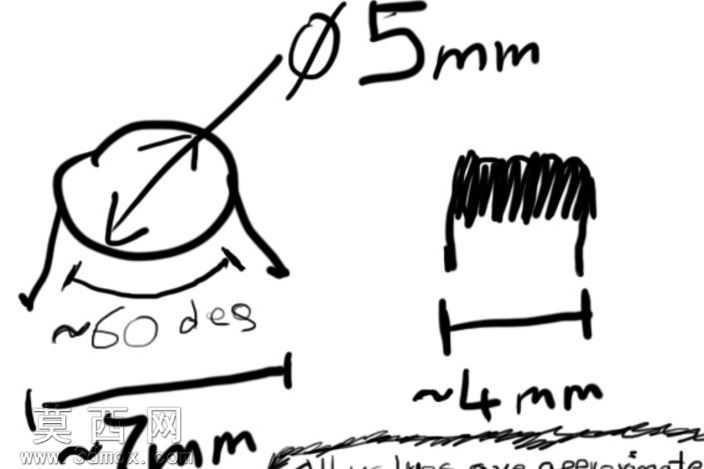

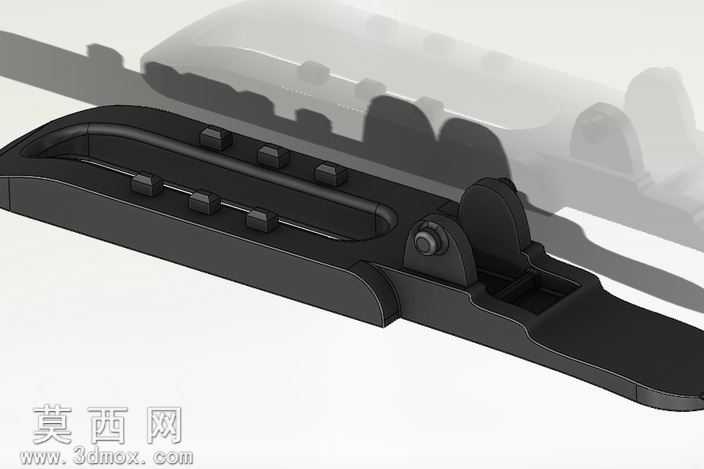

本作品为索尼爱立信MW600蓝牙耳机的替换背夹三维建模设计，针对原装背夹易断裂损坏、用户无需更换整套耳机的实际需求开展设计，整体建模过程围绕适配原装耳机主体、满足日常夹持使用需求展开。建模阶段首先对原装耳机的背夹安装位进行尺寸逆向拟合，确保背夹的安装卡位与耳机主体完全匹配，无需额外修改耳机本体即可直接安装使用。整体结构采用一体化长条形夹持主体搭配按压式锁扣结构，主体部分开设长条形镂空槽，既减轻了配件自身重量，也为夹持不同厚度的衣物、背包带预留了形变余量，主体表面设置多组凸起防滑胶位，在建模时通过阵列特征均匀排布，提升夹持时的摩擦力，避免耳机滑落。锁扣部分采用转轴式铰接结构，建模时对转轴配合间隙做了适配3D打印的公差预留，确保锁扣按压开合顺畅无卡滞，锁扣末端设置限位凸台，闭合后可牢牢勾住夹持主体的卡位，防止使用过程中意外松脱。材质渲染阶段采用哑光黑色硬质塑胶材质，还原原装配件的视觉质感，对转轴处的金属销轴单独赋予金属材质，区分不同部件的材质属性，渲染时调整光影角度突出结构的棱角与曲面过渡，清晰展现各部分的结构细节。设计过程中充分考虑3D打印的工艺特性，针对主体上90度的斜坡结构做了专门的打印提示设计，提醒用户打印时添加必要支撑以保证成型精度，避免出现打印翘边、结构缺失的问题，整体结构无复杂倒扣，无需复杂支撑即可完成打印，降低用户自行制作的门槛。该替换背夹的结构强度经过建模阶段的受力模拟验证，日常夹持状态下的受力分布均匀，不会出现应力集中导致的断裂问题，完全可以替代原装损坏的背夹部件，延长蓝牙耳机的整体使用寿命，减少电子废弃物的产生。
