高精度HS805BB伺服舵机三维设计模型

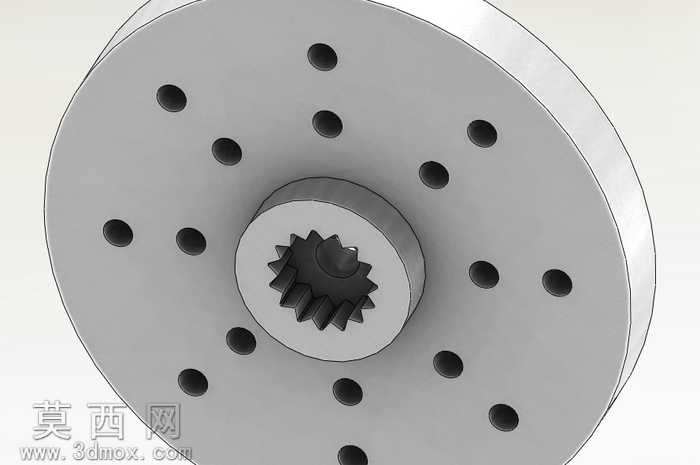

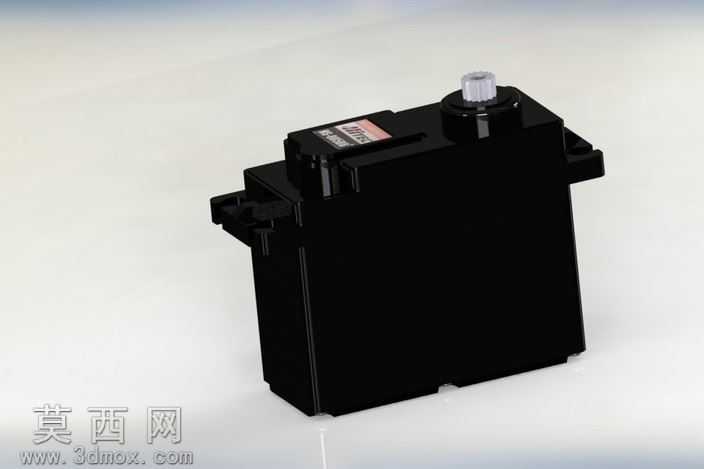

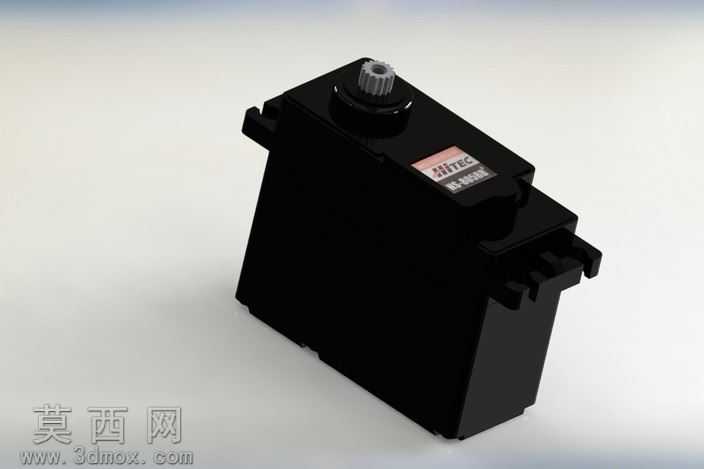

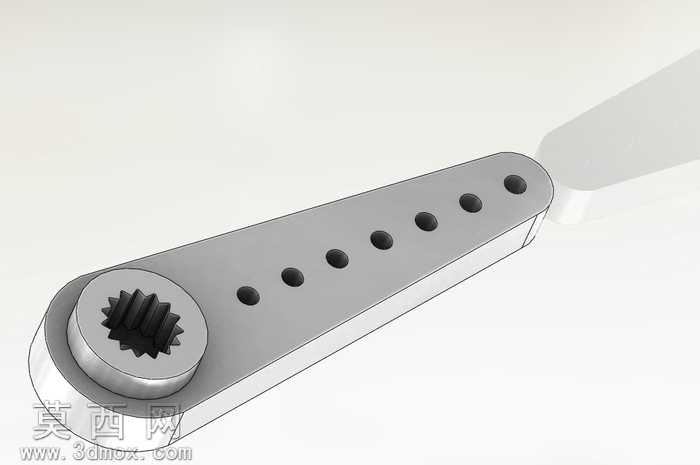

本模型为HS805BB型号伺服舵机的高精度三维设计成果，建模过程以还原实物真实结构与尺寸精度为核心目标，整体建模精度控制在0.5mm范围内，可直接用于后续结构验证、装配模拟与生产制造参考。建模阶段首先对实物舵机进行全尺寸测绘，拆解外壳、输出轴、内部传动组件、安装固定耳等核心结构，通过三维建模软件的草图绘制、特征拉伸、切除、圆角等基础命令完成各零件的独立建模，再按照实际装配关系完成整机装配，严格还原各部件的配合间隙与安装位置，确保模型与实物的装配逻辑完全一致。材质与渲染阶段，针对舵机黑色工程塑料外壳设置哑光磨砂塑料材质，还原实物外壳的细腻质感与低反光特性；顶部输出轴采用金属材质参数，添加金属切削纹理与轻微反光效果，模拟金属输出轴的真实质感；外壳表面的标识标签通过贴图功能精准还原位置与内容，渲染时采用柔和的工作室光源，多角度打光避免模型出现过暗死黑区域，同时保留结构的明暗层次，清晰呈现外壳的分型线、安装孔位、侧边固定耳的结构细节，让渲染效果与实物视觉表现高度匹配。结构设计上，完整还原了舵机的方形主体外壳、顶部带齿纹的金属输出轴、两侧伸出的安装固定耳、外壳侧面的接线槽结构，以及外壳表面的加强筋与定位卡扣细节，所有安装孔位的尺寸、位置均与实物完全对应，可直接用于安装结构的匹配验证。该模型最初为适配自主步哨枪项目的动力部件需求开发，因市面无匹配的高精度三维模型可供参考，故从零开始完成全结构建模，建模过程中反复对照实物调整尺寸参数，确保每一处结构细节都准确无误，除主体外壳与输出轴外，还同步完成了配套的3个附属零件建模，所有零件均可独立编辑、导出，支持不同格式的转换需求，可直接导入各类三维软件进行二次开发、运动模拟或者3D打印验证。模型整体结构完整，细节丰富，既可以作为伺服舵机结构学习的参考案例，也可以直接用于机器人、航模、自动化传动装置等项目的装配设计，帮助设计者快速完成舵机部件的选型匹配与安装结构设计，大幅缩短项目开发周期。
