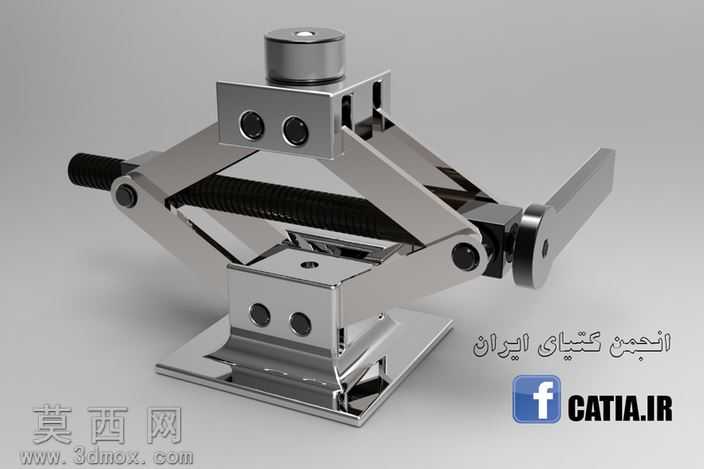

剪式车载汽车举升千斤顶三维设计

本作品为剪式结构车载汽车举升装置的三维建模设计，整体采用经典剪式连杆顶升结构，建模过程中严格遵循机械加工的实际尺寸公差要求，对每一处铰接点位、螺纹传动结构、支撑接触面都做了精准的参数化建模。建模阶段先完成底座、上下支撑臂、顶部承托块、传动螺杆、摇柄连接端等核心零件的单独建模，其中传动螺杆采用梯形螺纹的精准建模还原，还原了螺纹传动的咬合结构，铰接位置的销轴与孔位采用间隙配合的参数设置，完全符合实际装配的运动逻辑。材质渲染阶段，整体主体结构采用哑光镀铬金属材质，还原了钢制构件表面镀锌防锈处理的真实质感，对金属表面的细微磨砂纹理、边角处的倒角反光都做了精细化调整，螺杆部分做了发黑处理的材质区分，底座与顶部承托块的接触面添加了细微的防滑纹理材质，渲染时采用工作室柔光布光，突出金属构件的硬朗轮廓与结构层次，同时通过阴影设置强化了装置的稳重感。结构设计上，该举升装置依靠螺杆转动带动两组交叉铰接的支撑臂完成张合动作，实现顶部承托台的垂直升降，底座采用加宽方形支撑结构，提升顶升过程中的抗侧倾稳定性，顶部承托块设置了与汽车底盘支撑点位匹配的凹槽结构，避免顶升过程中出现滑脱风险，摇柄连接端设置了棘轮适配结构，可配合配套摇柄实现小空间内的连续转动操作，整体结构紧凑收拢后体积小巧，可放置于车载后备箱备用。设计过程中充分考虑了家用车载场景的使用需求，在保证结构承重强度的前提下优化了各零件的壁厚与整体重量，对运动过程中的干涉问题做了全行程仿真校验，确保举升行程范围内各铰接臂、传动部件之间无运动卡滞，所有棱边都做了圆角钝化处理，避免使用过程中出现划伤风险，整体模型结构完整，装配关系清晰，可直接用于结构验证、教学演示或相关产品的优化设计参考。
