剪式手摇车载千斤顶三维结构设计

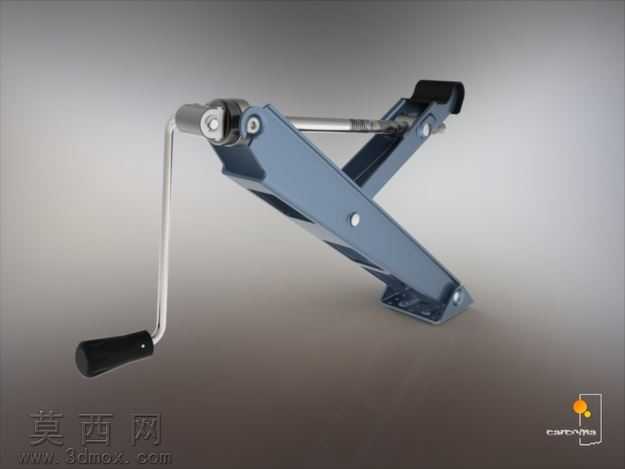

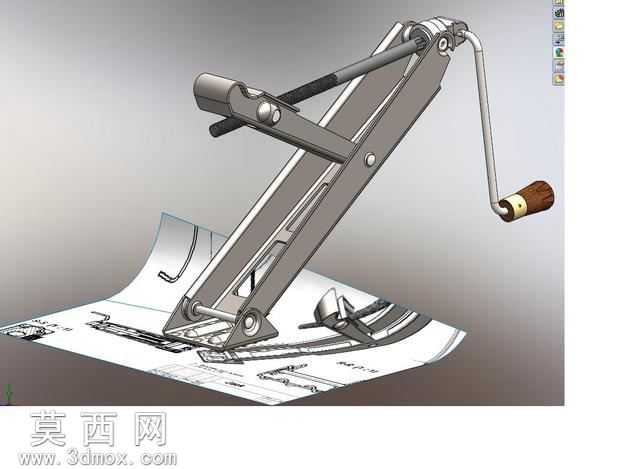

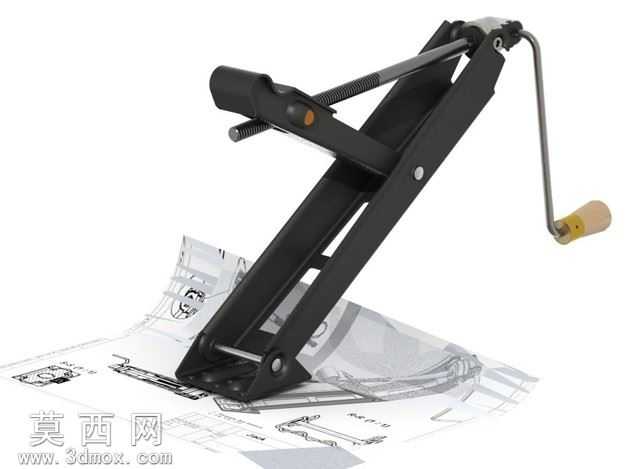

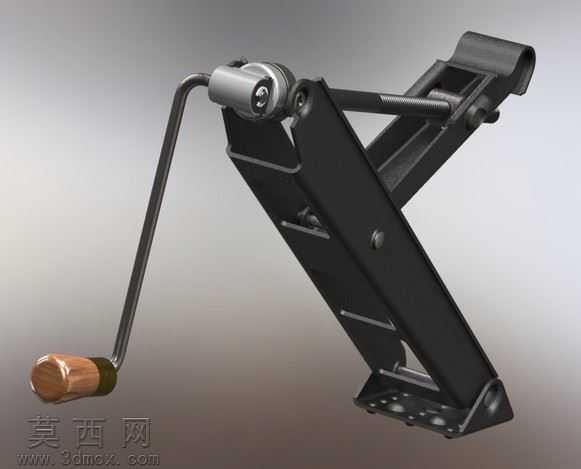

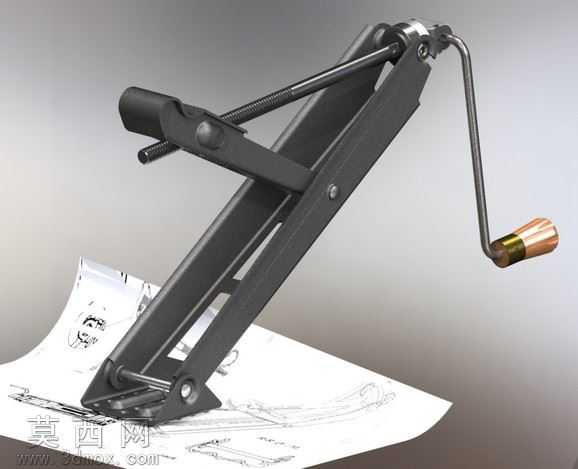

本作品为剪式手摇车载千斤顶的三维建模设计成果，建模过程严格遵循实体机械产品的真实尺寸比例与装配逻辑，在三维建模环境中先完成各独立零件的参数化绘制，涵盖上下支撑臂、铰接销轴、底座承托板、顶部支撑托块、手摇驱动曲柄、传动螺杆等核心部件，每一处铰接孔位、螺杆螺纹段、防滑握持结构都按照实际加工标准做了细节还原，确保各零件装配后无干涉，可完整模拟真实剪式千斤顶的伸缩顶升动作逻辑。材质渲染阶段针对不同部件的实际用材做了差异化材质调配：主体金属支撑臂采用哑光发黑冷轧钢材质，还原汽修工具表面耐磨防锈的处理质感，表面添加细微的使用划痕与磨砂颗粒质感，避免塑料感失真；手摇曲柄的握持段做了防滑橡胶材质效果，调整了橡胶的漫反射粗糙度与轻微反光属性，模拟软质橡塑的触感；铰接销轴部位做了亮面镀锌金属材质，突出标准紧固件的金属光泽；底部承托板添加了轻微的压痕与防滑纹理，顶部支撑托块做了适配汽车底盘边梁的卡槽结构，还原产品的实用设计细节。结构设计上采用经典剪式连杆增力结构，通过梯形传动螺杆的旋转带动两组交叉支撑臂收拢或展开，将手摇的旋转力矩转化为垂直方向的顶升力，建模时特意还原了螺杆与臂端螺母的配合行程，确保顶升高度范围符合车载千斤顶的常规使用参数，曲柄末端的摇把做了可转动的铰接设计，模拟真实使用时摇把绕曲柄轴旋转的操作状态。整体渲染采用影棚级柔光布光，在浅灰渐变背景下突出产品的结构轮廓，将模型放置于带有工程草图的纸面之上，既烘托了机械设计的创作氛围，也通过虚实对比凸显出三维模型的立体结构与精密质感，完整还原了这款车载应急起重工具的外观特征与结构原理，可用于汽修工具结构演示、产品设计展示、机械原理教学等场景。
