10吨立式液压千斤顶三维结构设计

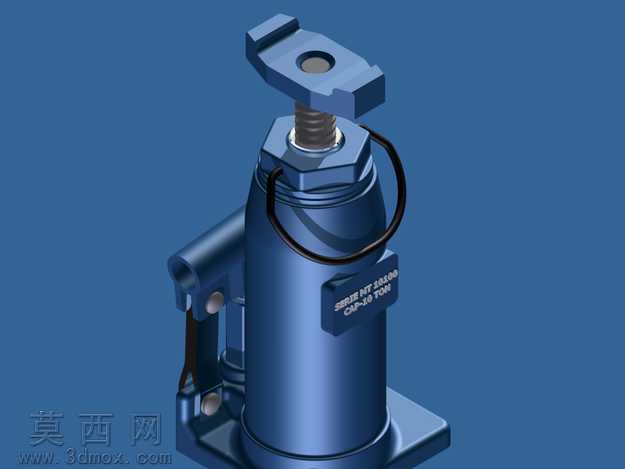

本作品为10吨额定载荷的立式液压千斤顶三维建模成果，建模过程严格遵循液压起重工具的实际工程设计逻辑，完整还原了产品的全部功能结构与外观细节。建模阶段首先依据液压千斤顶的力学承载要求，确定各核心部件的尺寸比例：底座采用加厚方形支撑结构，建模时特意强化了底座与油缸筒体的连接过渡特征，避免应力集中的结构缺陷；油缸筒体作为核心承压部件，建模时还原了外壁的环形加强筋结构，同时精准刻画了筒体顶部的密封端盖、限位卡槽的装配细节，确保各部件的装配公差符合实际生产的配合要求。顶升螺杆部分采用梯形螺纹结构建模，还原了螺纹的牙型角度与导程参数，顶部的承载帽设计了防滑卡槽与铰接定位结构，可适配不同支撑面的顶升需求，避免作业时出现滑脱风险。侧面的手动泵体结构完整建模了压杆铰接座、单向阀安装位、回油阀操作结构，以及配套的环形提手部件，提手表面的防滑纹理、泵体与油缸连接的油路通道都做了精细化还原，没有遗漏任何功能结构。渲染阶段采用工业产品常用的金属材质体系，油缸主体赋予深蓝色金属烤漆材质，调整材质的粗糙度与反光度参数，还原工业漆面的哑光金属质感；顶升螺杆、铰接销轴等运动部件赋予银灰色金属材质，模拟钢材调质处理后的表面质感；顶部承载帽、底座等承力部件做了轻微的做旧质感处理，模拟实际使用过程中的磨损痕迹，提升模型的真实感。场景布光采用三点布光法，主光源从侧上方投射，突出千斤顶的柱体轮廓与结构层次，辅助光源补全暗部细节，避免结构阴影过深遮挡细节，背景采用纯净的深蓝色调，与产品主体的蓝色漆面形成柔和的层次区分，更好地凸显产品的结构特征。整个建模过程遵循自上而下的设计思路，先搭建整体的装配骨架确定各部件的位置关系，再逐个完成零件的精细化建模，最后完成整体装配校验，确保各运动部件的活动行程符合实际产品的参数，比如顶升螺杆的升降行程、压杆的摆动角度、回油阀的旋转行程都做了限位约束，完全还原真实产品的运动逻辑，模型可直接用于产品演示、结构教学、虚拟装配等场景。
